Wiring diagram for the power electronics control unit - PE54.10-P-2106-97FBA

Code: Designation: Position:
A0 Use of wiring diagrams 80L
A79/1 Electric machine 64L
A79/1b1 Electric machine temperature sensor 63L
A9/5 Electric refrigerant compressor 53L
A9/5 Electric refrigerant compressor 68L
CAN L Hybrid CAN 13K
Code ME04 Hybrid drive 20 KW VARIANT 15D
Code ME04 Hybrid drive 20 KW VARIANT 28D
Code ME04 Hybrid drive 20 KW VARIANT 44K
Code ME04 Hybrid drive 20 KW VARIANT 75G
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) 24D
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) 33D
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) 44K
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) 70G
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) 75G
F1/3 Right A-pillar fuse box 41L
F1/3f301 Fuse 301 39L
F1/3f313 Fuse 313 38L
F32/3 Engine compartment prefuse box 5L
F34/6   63F
F63 Pyrofuse 46L
K40/5 Rear fuse and relay module 9L
K40/5f457 Fuse 457 8L
L20 Electric machine rotor position sensor 59L
N129/1 Power electronics control unit 4A
N129/1 Power electronics control unit 12A
N129/1 Power electronics control unit 28A
N129/1 Power electronics control unit 20A
N129/1 Power electronics control unit 36A
N129/1 Power electronics control unit 45A
N129/1 Power electronics control unit 52A
N129/1 Power electronics control unit 61A
N129/1 Power electronics control unit 69A
N129/1 Power electronics control unit 77A
N3/10 ME-SFI [ME] control unit 26L
N3/9 CDI control unit 17L
N3/9 CDI control unit 21L
N33/5 High-voltage PTC heater 35L
N33/5 High-voltage PTC heater 72L
N82/2 Battery management system control unit 30L
N82/2 Battery management system control unit 77L
S7 High-voltage disconnect device 50L
U12 Valid for left-hand drive vehicles 1G
U13 Valid for right-hand drive vehicles 3G
W10 Battery ground point 4E
W2 Right front ground point (at lamp unit) 11L
X18 Cockpit wiring harness and frame floor assembly electrical connector 44H
X217/1 Battery management system electrical connector 31H
X22/4 Transmission/frame floor assembly connecting point 55F
X25/7 Engine compartment/frame floor assembly electrical connector 53H
X26 Interior and engine wiring harness electrical connector 11H
X26 Interior and engine wiring harness electrical connector 17H
X26 Interior and engine wiring harness electrical connector 25H
X30/44 Hybrid CAN (CAN L) potential distributor electrical connector 13L
Z200z1 Sensor ground line connector sleeve 58G

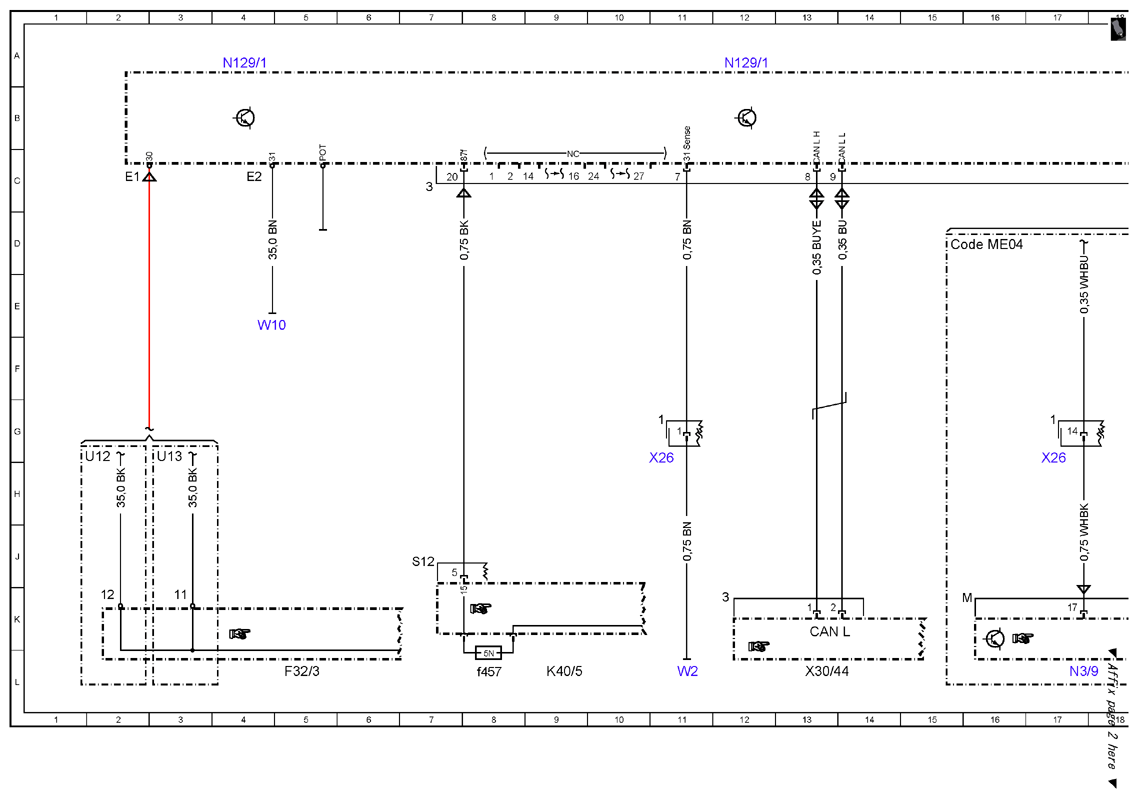

Fig 1: Power Electronics Control Unit Wiring Diagram (1 Of 5)
G10133829Courtesy of MERCEDES-BENZ USA

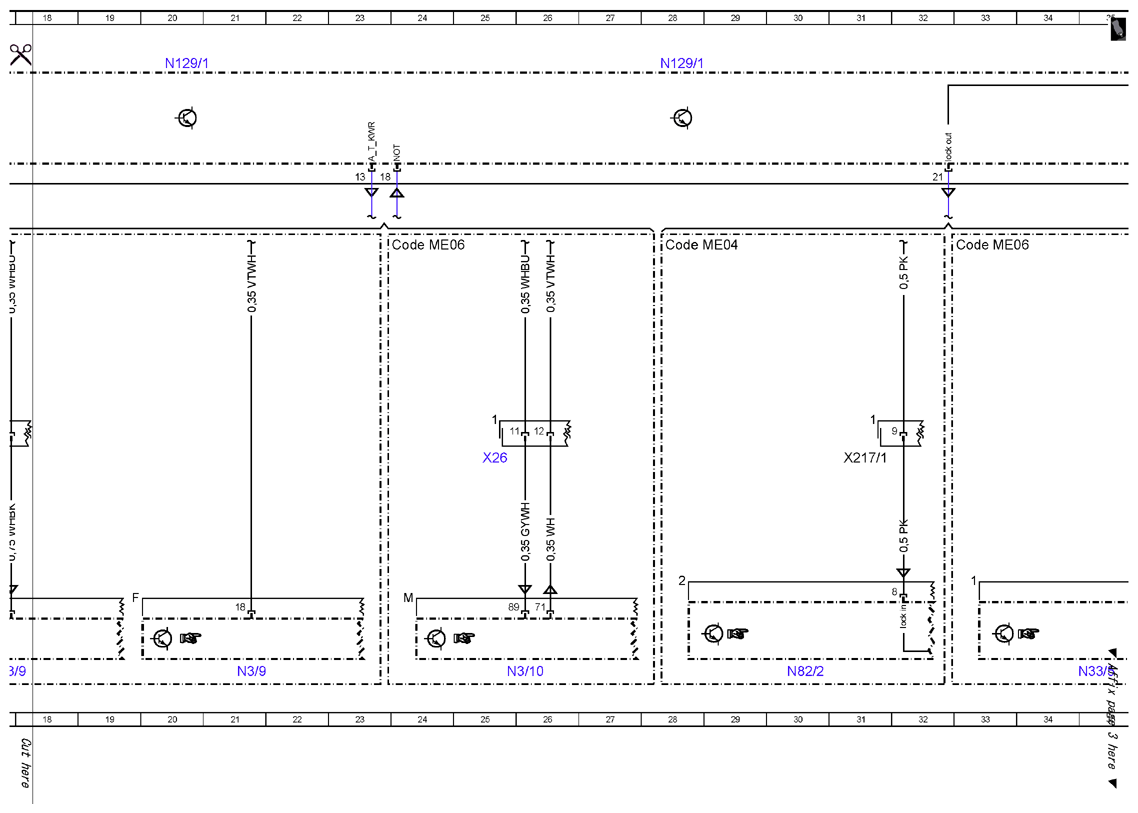

Fig 2: Power Electronics Control Unit Wiring Diagram (2 Of 5)
G10133830Courtesy of MERCEDES-BENZ USA

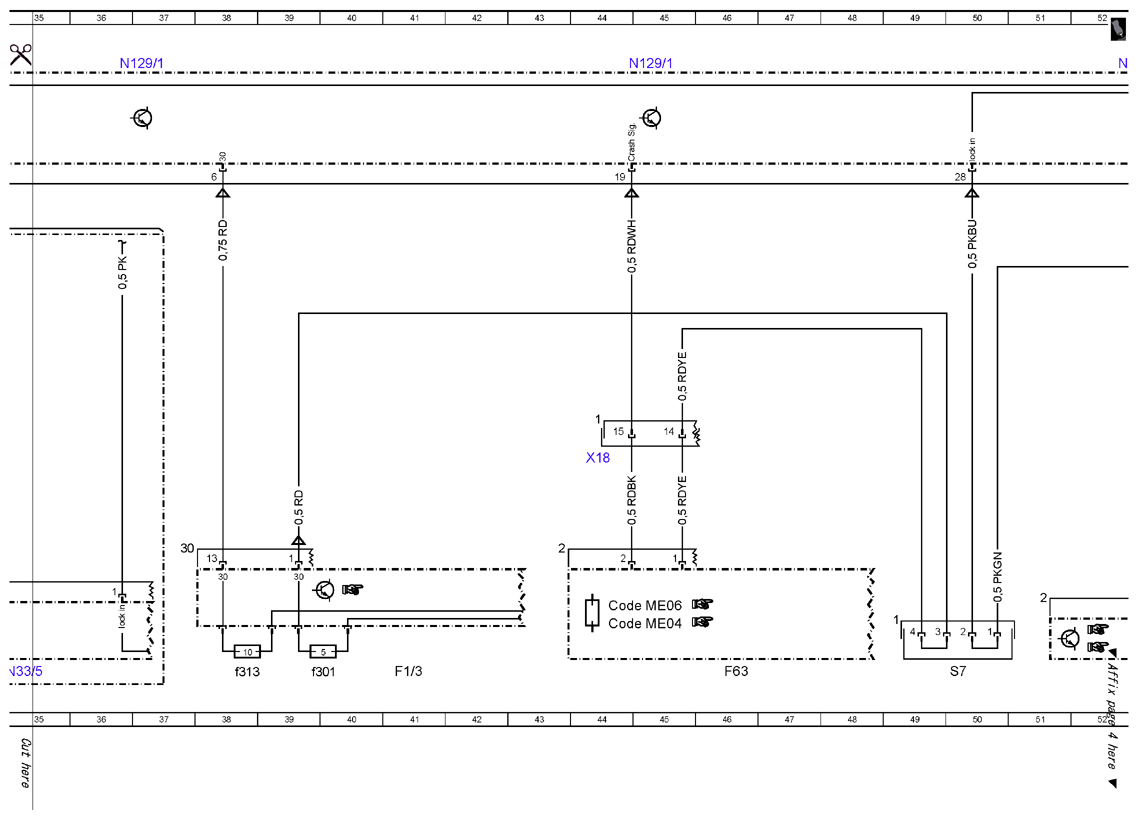

Fig 3: Power Electronics Control Unit Wiring Diagram (3 Of 5)
G10133831Courtesy of MERCEDES-BENZ USA

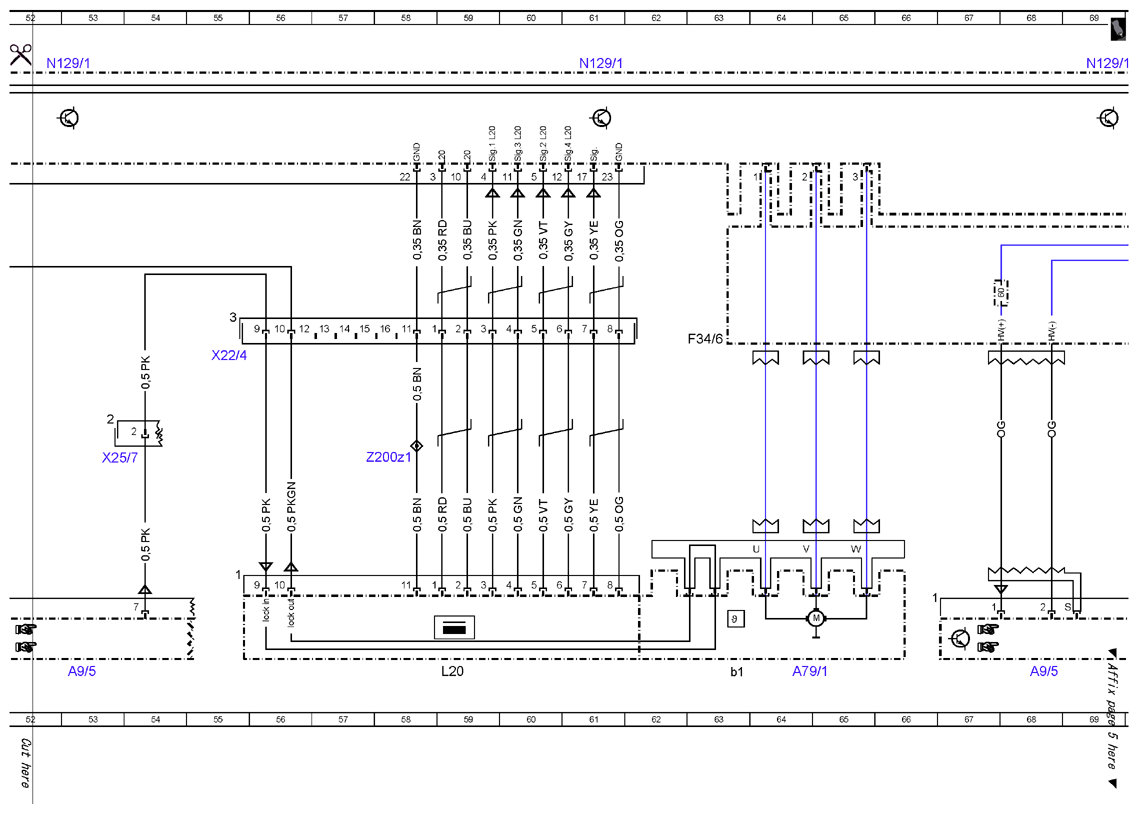

Fig 4: Power Electronics Control Unit Wiring Diagram (4 Of 5)
G10133832Courtesy of MERCEDES-BENZ USA

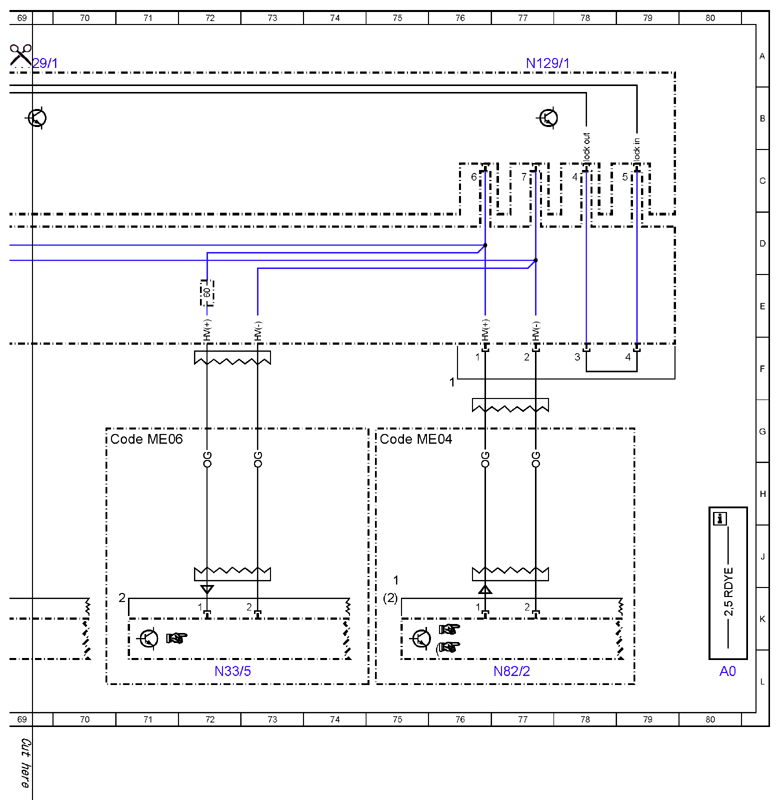

Fig 5: Power Electronics Control Unit Wiring Diagram (5 Of 5)
G10133833Courtesy of MERCEDES-BENZ USA
