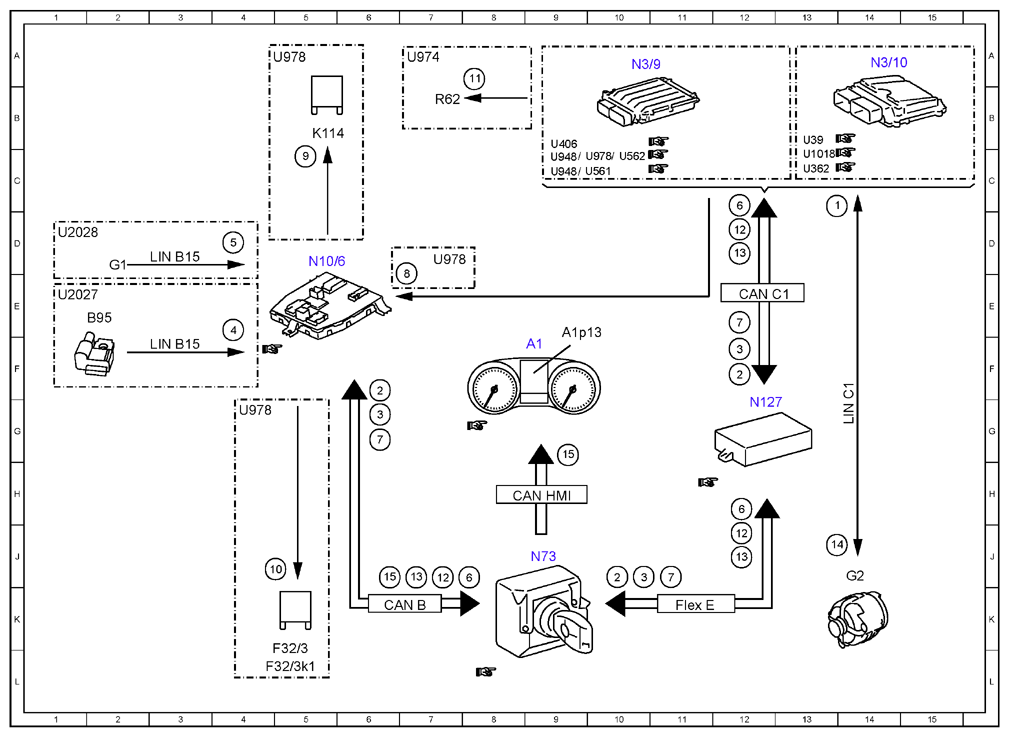

| 1 |
Alternator, signal |
13C |
| 10 |
Decoupling relay, actuation |
4J |
| 11 |
Circuit 87, status |
8A |
| 12 |
Engine start, request |
12D |
| 12 |
Engine start, request |
7J |
| 12 |
Engine start, request |
12J |
| 13 |
Specified alternator voltage, signal |
12D |
| 13 |
Specified alternator voltage, signal |
7J |
| 13 |
Specified alternator voltage, signal |
12J |
| 14 |
Excitation voltage, request |
14J |
| 15 |
Instrument cluster message, request |
9G |
| 15 |
Instrument cluster message, request |
6J |
| 2 |
Engine running, signal |
12F |
| 2 |
Engine running, signal |
6F |
| 2 |
Engine running, signal |
10J |
| 3 |
Alternator operating rate, signal |
12F |
| 3 |
Alternator operating rate, signal |
10J |
| 3 |
Alternator operating rate, signal |
6G |
| 4 |
Battery sensor, signal |
4E |
| 5 |
On-board electrical system battery, signal |
4D |
| 6 |
On-board electrical system energy state, signal |
12C |
| 6 |
On-board electrical system energy state, signal |
8J |
| 6 |
On-board electrical system energy state, signal |
12H |
| 7 |
Drivetrain operational, signal |
12E |
| 7 |
Drivetrain operational, signal |
6G |
| 7 |
Drivetrain operational, signal |
11J |
| 8 |
Hot start, signal |
7E |
| 9 |
ECO start/stop function additional battery relay, actuation |
5C |
| A1 |
Instrument cluster |
9F |
| A1p13 |
Multifunction display |
9E |
| B95 |
Battery sensor |
2E |
| CAN B |
Interior CAN |
6K |
| CAN C1 |
Drive train CAN |
12E |
| CAN HMI |
User interface CAN |
9H |
| F32/3 |
Engine compartment prefuse box |
4L |
| F32/3k1 |
Decoupling relay |
4L |
| Flex |
E Chassis FlexRay |
11K |
| G1 |
On-board electrical system battery |
2D |
| G2 |
Alternator |
14J |
| K114 |
ECO start/stop function additional battery relay |
5B |
| LIN B15 |
Battery sensor LIN |
3F |
| LIN B15 |
Battery sensor LIN |
3D |
| LIN C1 |
Drive train LIN |
14G |
| N10/6 |
Front SAM control unit |
5D |
| N127 |
Drivetrain control unit |
12G |
| N3/10 |
ME-SFI [ME] control unit |
14A |
| N3/9 |
CDI control unit |
10A |
| N73 |
Electronic ignition switch control unit |
9J |
| R62 |
Voltage dip limiter |
7B |
| U1018 |
Valid for gasoline engine 276 |
13C |
| U2027 |
Valid for vehicles with special equipment |
1E |
| U2028 |
Not valid for vehicles with special equipment |
1D |
| U362 |
Valid for gasoline engine 274 |
13C |
| U39 |
Valid for gasoline engine 177 |
13B |
| U406 |
Valid for diesel engine 626 |
9B |
| U561 |
Valid for Delphi system |
9C |
| U562 |
Valid for Bosch system |
10C |
| U948 |
Valid for diesel engine 651 |
9C |
| U948 |
Valid for diesel engine 651 |
9C |
| U974 |
Not valid for hybrid drive |
7A |
| U978 |
Valid for hybrid drive |
4A |
| U978 |
Valid for hybrid drive |
4G |
| U978 |
Valid for hybrid drive |
7D |
| U978 |
Valid for hybrid drive |
9C |
