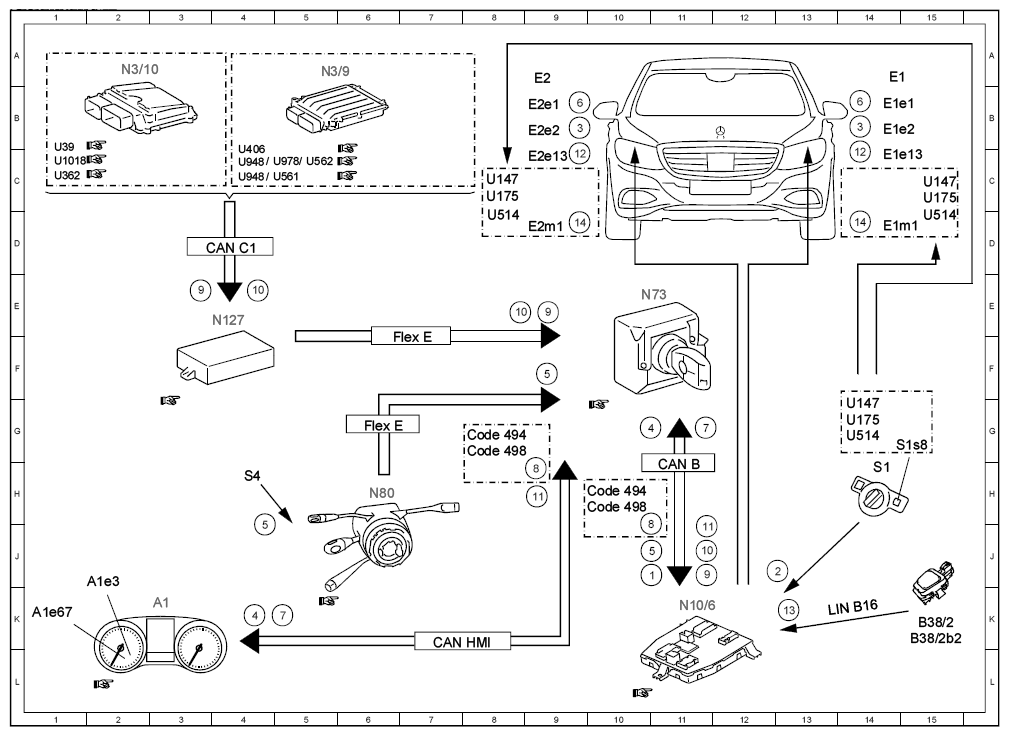

| 1 |
Circuit 15, status |
10J |
| 10 |
Drivetrain operational, signal |
8E |
| 10 |
Drivetrain operational, signal |
11J |
| 10 |
Drivetrain operational, signal |
4E |
| 11 |
Vehicle speed, signal |
9H |
| 11 |
Vehicle speed, signal |
11J |
| 12 |
Daytime running lights, actuation |
9C |
| 12 |
Daytime running lights, actuation |
14C |
| 13 |
Low beams, request |
13K |
| 14 |
Headlamp range adjustment actuator motor, actuation |
14D |
| 14 |
Headlamp range adjustment actuator motor, actuation |
9D |
| 2 |
Exterior lights switch, status |
13J |
| 3 |
Low beams, actuation |
14B |
| 3 |
Low beams, actuation |
9B |
| 4 |
Low beams indicator lamp, request |
4K |
| 4 |
Low beams indicator lamp, request |
10G |
| 5 |
Combination switch, status |
4J |
| 5 |
Combination switch, status |
9F |
| 5 |
Combination switch, status |
10J |
| 6 |
High beams, actuation |
14B |
| 6 |
High beams, actuation |
9B |
| 7 |
High beams, status |
11G |
| 7 |
High beams, status |
5K |
| 8 |
Instrument cluster, request |
9H |
| 8 |
Instrument cluster, request |
10J |
| 9 |
Engine running, signal |
9E |
| 9 |
Engine running, signal |
11J |
| 9 |
Engine running, signal |
3E |
| A1 |
Instrument cluster |
3K |
| A1e3 |
High beam indicator lamp |
2J |
| A1e67 |
Low beam indicator lamp |
1K |
| B38/2 |
Rain/light sensor with additional functions |
15K |
| B38/2b2 |
Light sensor |
15K |
| CAN B |
Interior CAN |
11H |
| CAN C1 |
Drive train CAN |
4D |
| CAN HMI |
User interface CAN |
7K |
| Code 494 |
USA version |
8G |
| Code 494 |
USA version |
9H |
| Code 498 |
Japan version |
8G |
| Code 498 |
Japan version |
9H |
| E1 |
Left front lamp unit |
14A |
| E1e1 |
Left high beam |
14B |
| E1e13 |
Left parking light, standing light and daytime running light |
14C |
| E1e2 |
Left low beam |
14B |
| E1m1 |
Left headlamp range adjustment actuator motor |
14D |
| E2 |
Right front lamp unit |
9A |
| E2e1 |
Right high beam |
9B |
| E2e13 |
Right parking light, standing light and daytime running light |
9C |
| E2e2 |
Right low beam |
9B |
| E2m1 |
Right headlamp range adjustment actuator motor |
9D |
| Flex E |
Chassis FlexRay |
6G |
| Flex E |
Chassis FlexRay |
7F |
| LIN B16 |
Rain and light sensor LIN |
14K |
| N10/6 |
Front SAM control unit |
11K |
| N127 |
Drivetrain control unit |
4E |
| N3/10 |
ME-SFI [ME] control unit |
2A |
| N3/9 |
CDI control unit |
5A |
| N73 |
Electronic ignition switch control unit |
10E |
| N80 |
Steering column module control unit |
6H |
| S1 |
Exterior lights switch |
14H |
| S1s8 |
Headlamp range controller |
14G |
| S4 |
Combination switch |
4H |
| U1018 |
Valid for gasoline engine 276 |
1C |
| U147 |
Valid without code (483) Vehicle dynamics package 2.0 incl. ADS+ |
8C |
| U147 |
Valid without code (483) Vehicle dynamics package 2.0 incl. ADS+ |
15C |
| U147 |
Valid without code (483) Vehicle dynamics package 2.0 incl. ADS+ |
14G |
| U175 |
Not valid for USA and Canada |
14G |
| U175 |
Not valid for USA and Canada |
15C |
| U175 |
Not valid for USA and Canada |
8C |
| U362 |
Valid for gasoline engine 274 |
1C |
| U39 |
Valid for gasoline engine 177 |
1C |
| U406 |
Valid for diesel engine 626 |
4C |
| U514 |
Not valid for AIRMATIC |
14G |
| U514 |
Not valid for AIRMATIC |
15D |
| U514 |
Not valid for AIRMATIC |
8D |
| U561 |
Valid for Delphi system |
4C |
| U562 |
Valid for Bosch system |
5C |
| U948 |
Valid for diesel engine 651 |
4C |
| U948 |
Valid for diesel engine 651 |
4C |
| U978 |
Valid for hybrid drive |
4C |
