| 1 |
Telephone, signal |
3F |
| 1 |
Telephone, signal |
4E |
| 1 |
Telephone, signal |
11D |
| 1 |
Telephone, signal |
4G |
| 1 |
Telephone, signal |
12E |
| 1 |
Telephone, signal |
3E |
| 1 |
Telephone, signal |
3B |
| 1 |
Telephone, signal |
2E |
| 1 |
Telephone, signal |
4B |
| 1 |
Telephone, signal |
5C |
| 1 |
Telephone, signal |
6C |
| 1 |
Telephone, signal |
5A |
| 10 |
Sound system amplifier, actuation |
13J |
| 11 |
Address data, signal |
12G |
| 11 |
Address data, signal |
13G |
| 12 |
Mute function, signal |
14J |
| 2 |
Internet, signal |
3G |
| 2 |
Internet, signal |
4G |
| 2 |
Internet, signal |
11D |
| 2 |
Internet, signal |
4F |
| 2 |
Internet, signal |
13E |
| 2 |
Internet, signal |
3F |
| 2 |
Internet, signal |
3C |
| 2 |
Internet, signal |
2E |
| 2 |
Internet, signal |
5B |
| 2 |
Internet, signal |
4C |
| 2 |
Internet, signal |
5D |
| 2 |
Internet, signal |
6B |
| 3 |
Multifunction steering wheel button group, signal |
15E |
| 3 |
Multifunction steering wheel button group, signal |
21D |
| 3 |
Multifunction steering wheel button group, signal |
26D |
| 3 |
Multifunction steering wheel button group, signal |
37G |
| 3 |
Multifunction steering wheel button group, signal |
37E |
| 4 |
Operation, signal |
15G |
| 4 |
Operation, signal |
14E |
| 4 |
Operation, signal |
25J |
| 5 |
Voice input, signal |
12G |
| 6 |
Switch-on request, signal |
7F |
| 6 |
Switch-on request, signal |
7G |
| 6 |
Switch-on request, signal |
17J |
| 7 |
Bluetooth®, signal |
8E |
| 8 |
Low voltage differential signal video signal data transfer, signal |
18J |
| 9 |
Instrument cluster, message |
17D |

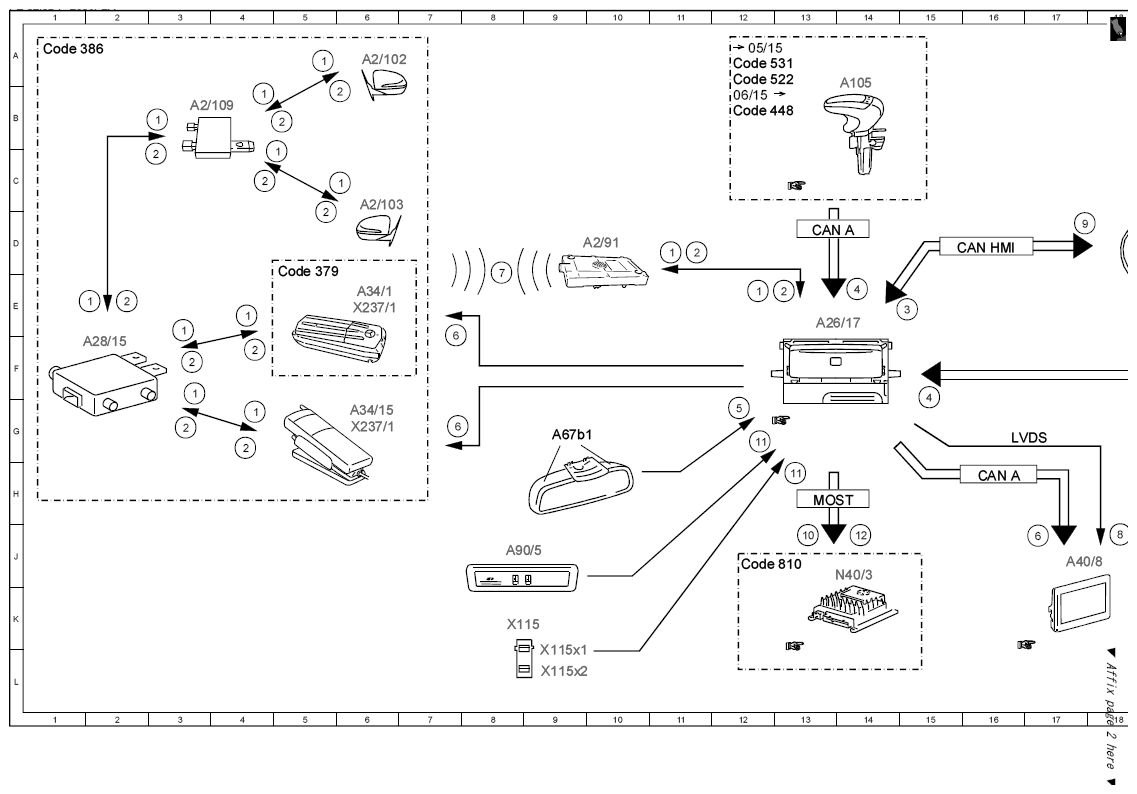

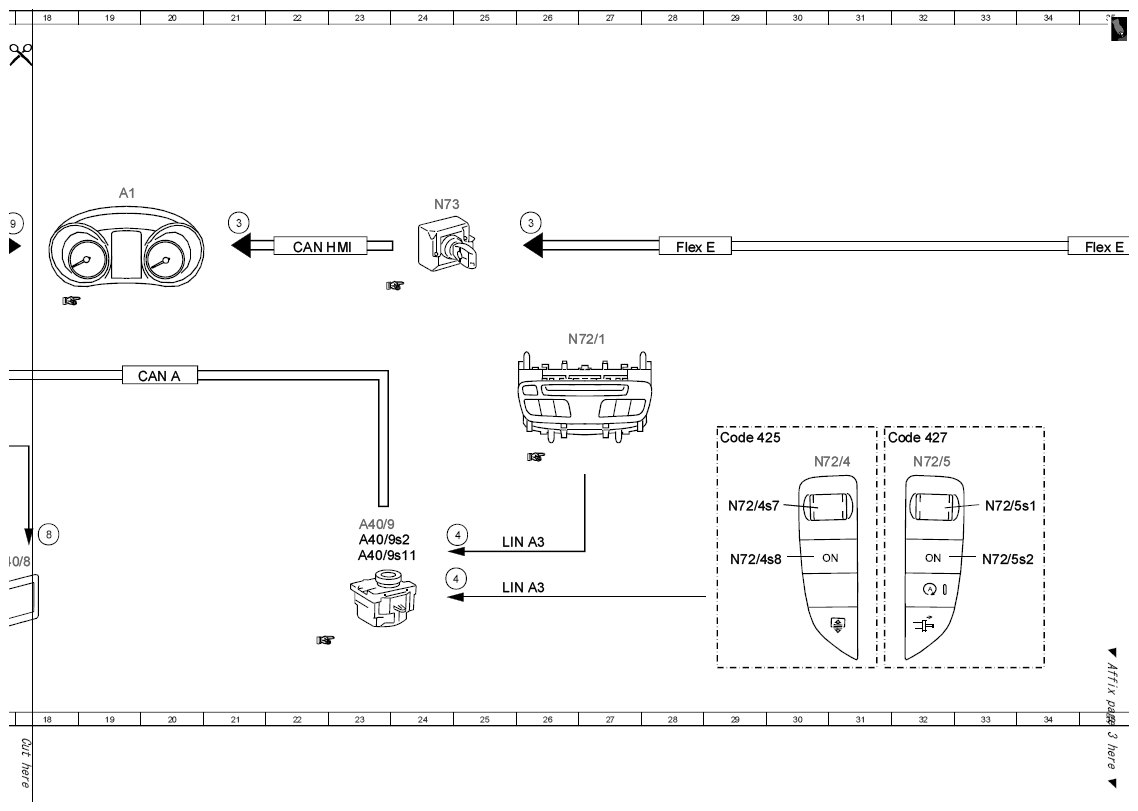

| A1 |
Instrument cluster |
19C |
| A105 |
Touchpad |
14B |
| A2/102 |
Left telephone antenna |
6A |
| A2/103 |
Right telephone antenna |
6C |
| A2/109 |
Telephone antenna splitter |
3B |
| A2/91 |
Bluetooth® antenna |
10D |
| A26/17 |
Head unit |
13E |
| A28/15 |
Cellular telephone system antenna amplifier/compensator |
2F |
| A34/1 |
Telephone module with Bluetooth® (SAP profile) |
6E |
| A34/15 |
Mobile phone holder |
6G |
| A40/8 |
Audio/COMAND display |
17J |
| A40/9 |
Audio/COMAND control panel |
23J |
| A40/9s11 |
Audio/COMAND controller |
23J |
| A40/9s2 |
"Back" button |
23J |
| A67b1 |
Hands-free system microphone |
9G |
| A90/5 |
Multimedia connection unit |
8J |
| CAN A |
Telematics CAN |
16H |
| CAN A |
Telematics CAN |
20F |
| CAN A |
Telematics CAN |
13D |
| CAN HMI |
User interface CAN |
16D |
| CAN HMI |
User interface CAN |
22D |
| Code 379 |
Telephone module with Bluetooth® (SAP profile) |
5E |
| Code 386 |
Comfort telephony |
1A |
| Code 425 |
6-speed manual transmission |
29G |
| Code 427 |
7G-TRONIC PLUS automatic transmission |
31G |
| Code 448 |
Touchpad |
12B |
| Code 522 |
Audio 20 radio |
12A |
| Code 531 |
COMAND APS |
12A |
| Code 810 |
Sound system |
12J |
| Flex E |
Chassis FlexRay |
28D |
| Flex E |
Chassis FlexRay |
35D |
| LIN A3 |
LCP LIN |
25K |
| LIN A3 |
LCP LIN |
25J |
| LIN E1 |
Steering LIN |
37F |
| LVDS |
Low voltage differential signal |
16G |
| MOST |
Media Oriented System Transport |
13H |
| N135 |
Steering wheel electronics |
37G |
| N40/3 |
Sound system amplifier control unit |
14J |
| N72/1 |
Upper control panel control unit |
26F |
| N72/4 |
Left lower control panel |
30H |
| N72/4s7 |
Volume control button |
29H |
| N72/4s8 |
"ON" button |
29J |
| N72/5 |
Right lower control panel |
32H |
| N72/5s1 |
Volume control button |
33H |
| N72/5s2 |
"ON" button |
33J |
| N73 |
Electronic ignition switch control unit |
24C |
| N80 |
Steering column module control unit |
37C |
| S110 |
Left multifunction steering wheel button group |
36H |
| S111 |
Right multifunction steering wheel button group |
38H |
| X115 |
USB electrical connectors |
8K |
| X115x1 |
USB electrical connector 1 |
9L |
| X115x2 |
USB electrical connector 2 |
9L |
| X237/1 |
Mobile phone contact plate |
6E |
| X237/1 |
Mobile phone contact plate |
6G |
