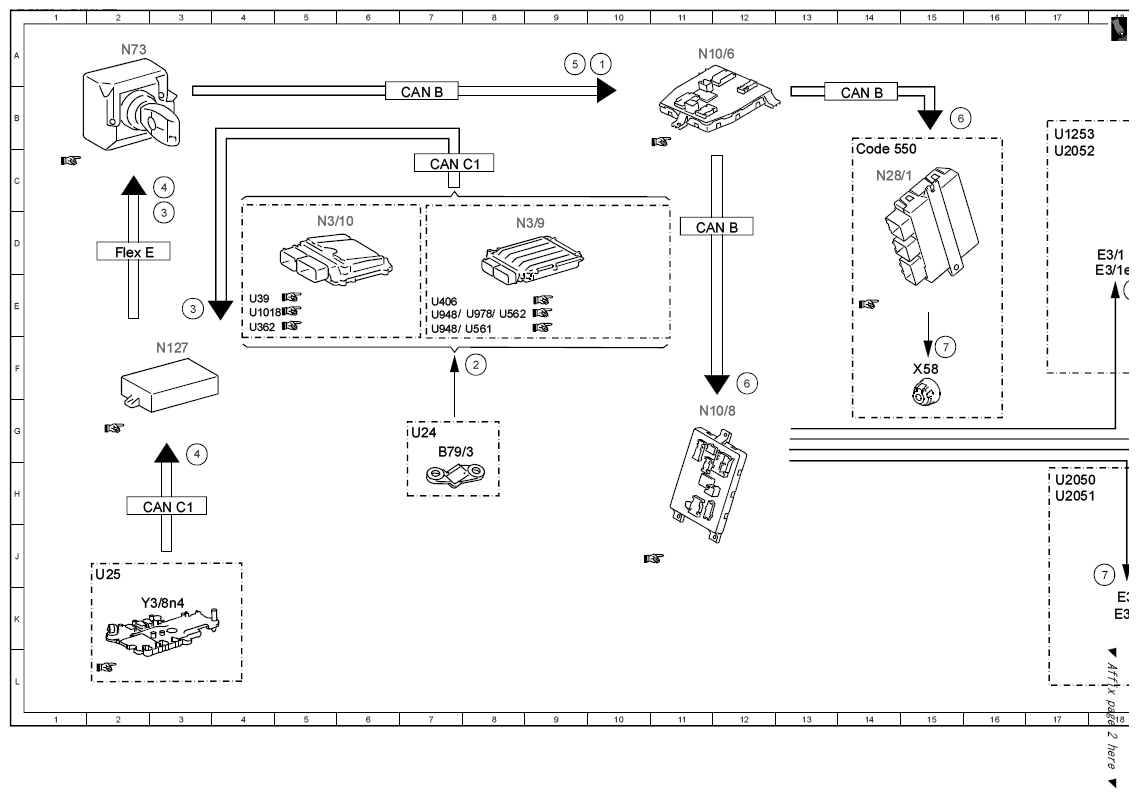

| 1 |
Circuit 15, status |
10A |
| 2 |
Manual transmission main shifter shaft position sensor, signal |
8F |
| 3 |
Reverse gear engaged, signal |
3E |
| 3 |
Reverse gear engaged, signal |
3C |
| 4 |
Gear range, status |
3G |
| 4 |
Gear range, status |
3C |
| 5 |
Reverse gear, status |
9A |
| 6 |
Backup lamp, request |
12F |
| 6 |
Backup lamp, request |
15B |
| 7 |
Backup lamp, actuation |
18J |
| 7 |
Backup lamp, actuation |
23J |
| 7 |
Backup lamp, actuation |
15F |
| 7 |
Backup lamp, actuation |
23E |
| 7 |
Backup lamp, actuation |
18E |
| B79/3 |
Manual transmission main shifter shaft position sensor |
7G |
| CAN B |
Interior CAN |
11D |
| CAN B |
Interior CAN |
7B |
| CAN B |
Interior CAN |
14B |
| CAN C1 |
Drive train CAN |
3H |
| CAN C1 |
Drive train CAN |
7C |
| Code 550 |
Trailer hitch |
14C |

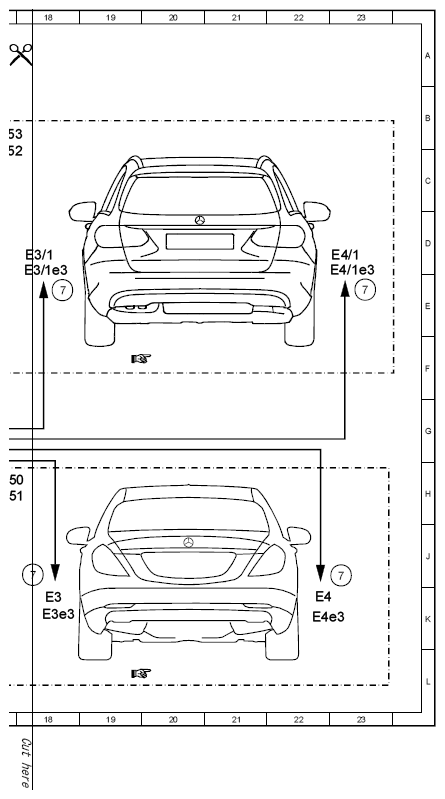

| E3 |
Left rear lamp unit |
18K |
| E3/1 |
Inner left rear lamp unit |
18D |
| E3/1e3 |
Left backup lamp |
18E |
| E3e3 |
Left backup lamp |
18K |
| E4 |
Right rear lamp unit |
22K |
| E4/1 |
Inner right rear lamp unit |
23D |
| E4/1e3 |
Right backup lamp |
23E |
| E4e3 |
Right backup lamp |
22K |
| Flex E |
Chassis FlexRay |
2D |
| N10/6 |
Front SAM control unit |
11A |
| N10/8 |
Rear SAM control unit |
11G |
| N127 |
Drivetrain control unit |
3F |
| N28/1 |
Trailer recognition control unit |
14C |
| N3/10 |
ME-SFI [ME] control unit |
5D |
| N3/9 |
CDI control unit |
8D |
| N73 |
Electronic ignition switch control unit |
2A |
| U1018 |
Valid for gasoline engine 276 |
4E |
| U1253 |
Valid for model 253 |
17B |
| U2050 |
Valid for model 205.0 |
17H |
| U2051 |
Valid for model 205.1 |
17H |
| U2052 |
Valid for model 205.2 |
17C |
| U24 |
Valid for manual transmission |
7G |
| U25 |
Valid for automatic transmission |
2J |
| U362 |
Valid for gasoline engine 274 |
4E |
| U39 |
Valid for gasoline engine 177 |
4E |
| U406 |
Valid for diesel engine 626 |
7E |
| U561 |
Valid for Delphi system |
8E |
| U562 |
Valid for Bosch system |
8E |
| U948 |
Valid for diesel engine 651 |
7E |
| U948 |
Valid for diesel engine 651 |
7E |
| U978 |
Valid for hybrid drive |
8E |
| X58 |
Trailer socket |
15F |
| Y3/8n4 |
Fully integrated transmission control control unit |
3K |
