| 1 |
Breakdown assistance, signal |
18K |
| 1 |
Breakdown assistance, signal |
12F |
| 1 |
Breakdown assistance, signal |
13K |
| 1 |
Breakdown assistance, signal |
21H |
| 10 |
MB-Info button, status indicator |
13H |
| 10 |
MB-Info button, status indicator |
15K |
| 10 |
MB-Info button, status indicator |
20K |
| 10 |
MB-Info button, status indicator |
23G |
| 11 |
Switch-on request, signal |
8C |
| 2 |
Telephone, signal |
12C |
| 2 |
Telephone, signal |
13D |
| 2 |
Telephone, signal |
13B |
| 2 |
Telephone, signal |
11B |
| 2 |
Telephone, signal |
16B |
| 3 |
Breakdown assistance button, status indicator |
11H |
| 3 |
Breakdown assistance button, status indicator |
15K |
| 3 |
Breakdown assistance button, status indicator |
21G |
| 3 |
Breakdown assistance button, status indicator |
20J |
| 4 |
Audio/COMAND display, message |
3H |
| 4 |
Audio/COMAND display, message |
12H |
| 4 |
Audio/COMAND display, message |
8B |
| 5 |
Instrument cluster, message |
4K |
| 5 |
Instrument cluster, message |
11H |
| 6 |
Voice output, signal |
10D |
| 7 |
Voice input, signal |
3E |
| 7 |
Voice input, signal |
10E |
| 8 |
Map data, signal |
3H |
| 8 |
Map data, signal |
12H |
| 8 |
Map data, signal |
14E |
| 8 |
Map data, signal |
17E |
| 9 |
MB-Info, signal |
23H |
| 9 |
MB-Info, signal |
19K |
| 9 |
MB-Info, signal |
12F |
| 9 |
MB-Info, signal |
14K |

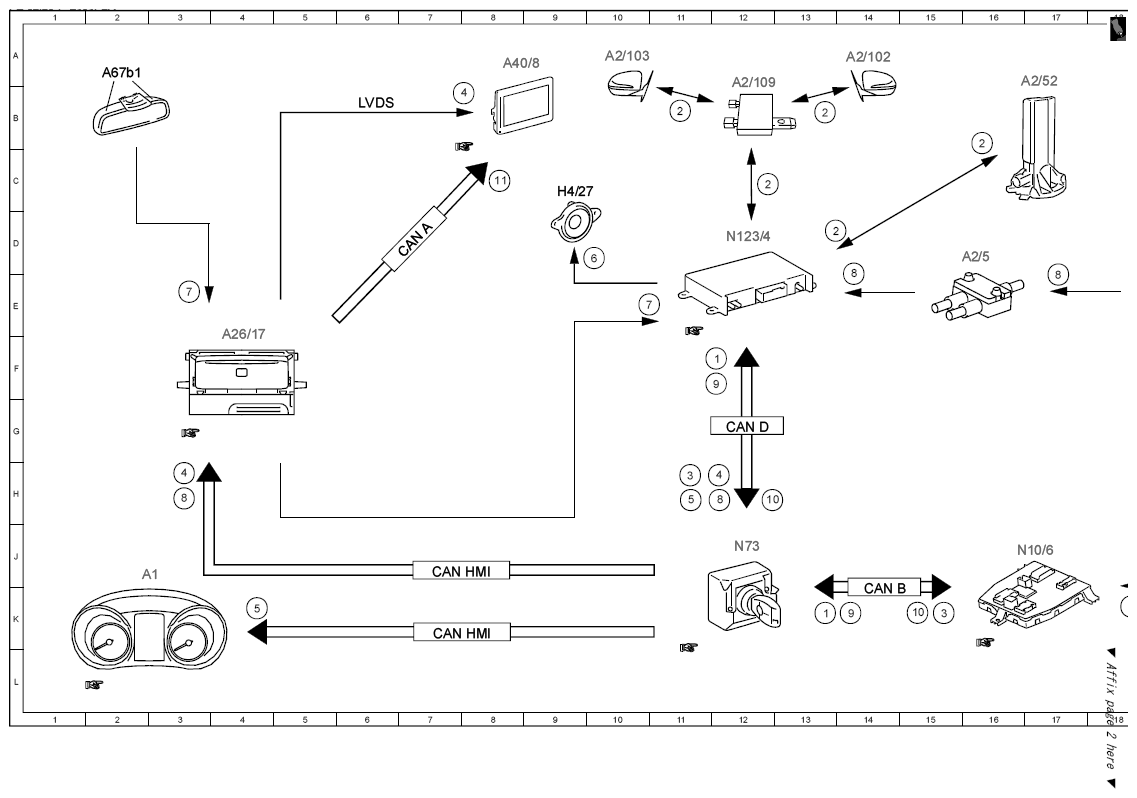

| A1 |
Instrument cluster |
2J |
| A2/102 |
Left telephone antenna |
14A |
| A2/103 |
Right telephone antenna |
10A |
| A2/109 |
Telephone antenna splitter |
12B |
| A2/23 |
GPS antenna |
19D |
| A2/5 |
Global positioning system antenna splitter |
16D |
| A2/52 |
Emergency call system antenna |
17A |
| A26/17 |
Head unit |
4F |
| A40/8 |
Audio/COMAND display |
8A |
| A67b1 |
Hands-free system microphone |
2A |
| CAN A |
Telematics CAN |
7D |
| CAN B |
Interior CAN |
14K |
| CAN D |
Diagnostic CAN |
12G |
| CAN HMI |
User interface CAN |
7K |
| CAN HMI |
User interface CAN |
7J |
| H4/27 |
Center instrument panel speaker |
9C |
| LIN B13 |
Roof LIN |
19J |
| LVDS |
Low voltage differential signal |
6B |
| N10/6 |
Front SAM control unit |
17J |
| N123/4 |
Emergency call system control unit |
12D |
| N70 |
Overhead control panel control unit |
22H |

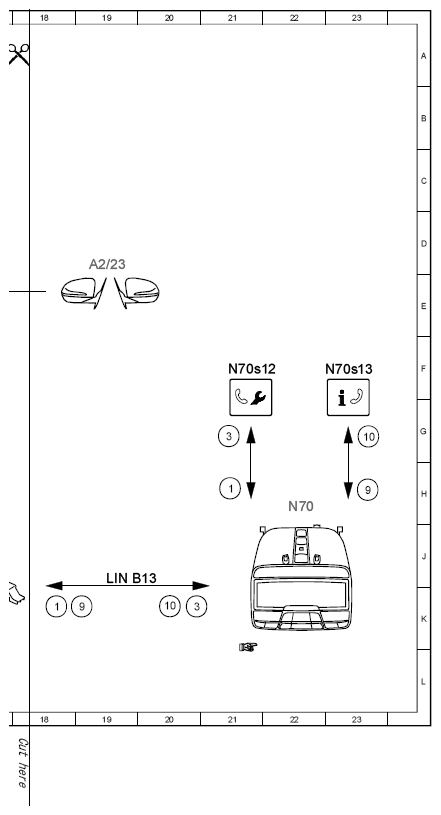

| N70s12 |
Breakdown assistance button |
21F |
| N70s13 |
MB-Info button |
23F |
| N73 |
Electronic ignition switch control unit |
12J |
