Electrical function diagram for manual or automatic emergency call, function - PE82.95-P-2066-97FBA

Code: Designation: Position:
1 Manual emergency call, signal 10H
1 Manual emergency call, signal 17C
1 Manual emergency call, signal 16J
1 Manual emergency call, signal 18F
10 Switch-on request, signal 3C
11 GPS, signal 12D
11 GPS, signal 15D
2 Crash, signal 11J
2 Crash, signal 12E
2 Crash, signal 10F
3 Telephone, signal 10C
3 Telephone, signal 12C
3 Telephone, signal 11B
3 Telephone, signal 9B
4 SOS button, status indicator 11K
4 SOS button, status indicator 11f
4 SOS button, status indicator 18H
4 SOS button, status indicator 18B
5 Circuit 15R, status 11F
6 Voice output, signal 9G
7 Voice input, signal 3E
7 Voice input, signal 9E
8 Instrument cluster, message 4K
8 Instrument cluster, message 10H
9 Audio/COMAND display, message 5G
9 Audio/COMAND display, message 11H
9 Audio/COMAND display, message 5C
A1 Instrument cluster 2J
A2/102 Left telephone antenna 12A
A2/103 Right telephone antenna 8A
A2/109 Telephone antenna splitter 10B
A2/23 GPS antenna 15D
A2/5 Global positioning system antenna splitter 15B
A2/52 Emergency call system antenna 13A
A26/17 Head unit 4E
A40/8 Audio/COMAND display 4A
A67b1 Hands-free system microphone 1D
CAN A Telematics CAN 4D
CAN B Interior CAN 14K
CAN D Diagnostic CAN 10G
CAN HMI User interface CAN 7K
CAN HMI User interface CAN 7J
CAN HMI User interface CAN 12J
H4/27 Center instrument panel speaker 8G
LIN B13 Roof LIN 18G
LIN E2 Seat occupied recognition LIN 12E
LVDS Low voltage differential signal 5D
N10/6 Front SAM control unit 18J
N123/4 Emergency call system control unit 10D
N2/10 Supplemental restraint system control unit 13F
N70 Overhead control panel control unit 18D
N70s11 SOS button 17A
N73 Electronic ignition switch control unit 10J

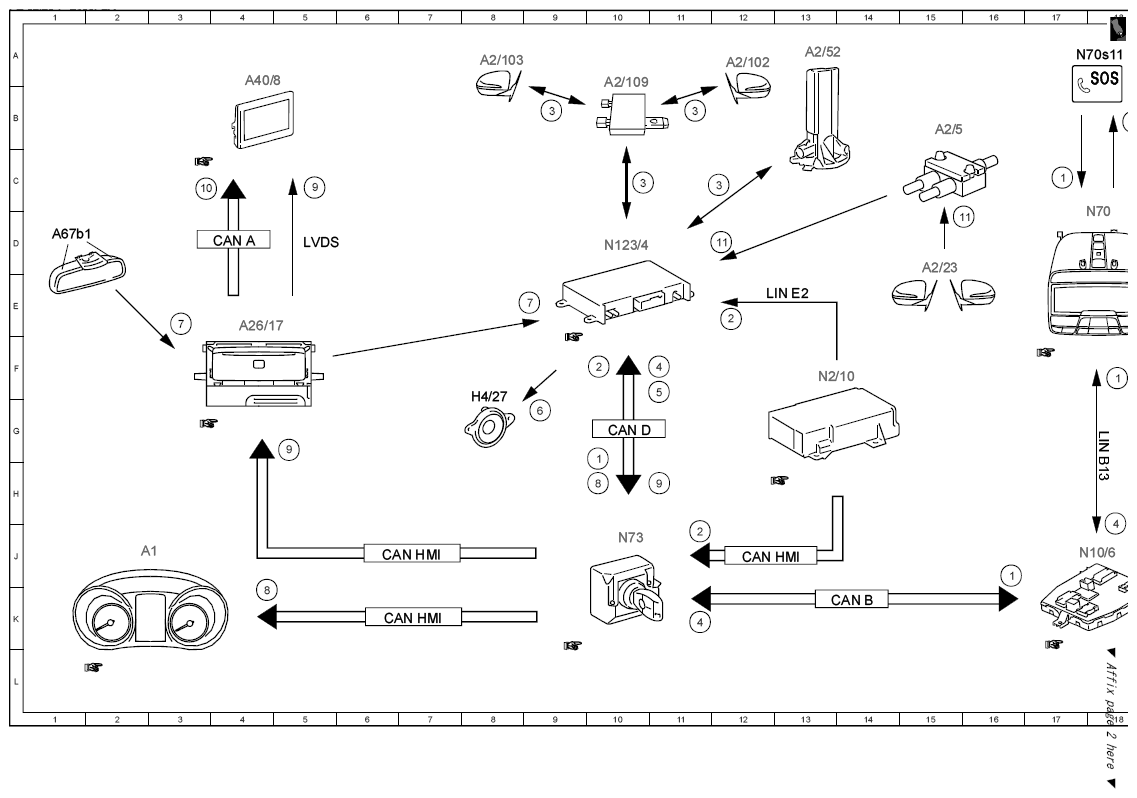

Fig 1: Manual And Automatic Emergency Call - Electrical Function Diagram (1 Of 2)
G10134800Courtesy of MERCEDES-BENZ USA
Fig 2: Manual And Automatic Emergency Call - Electrical Function Diagram (2 Of 2)
G10134801Courtesy of MERCEDES-BENZ USA
