Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97FBA

Code: Designation: Position:
A0 Use of wiring diagrams 145L
A2/108 FM 2 and DAB band III antenna amplifier 103L
A2/18 FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier 105L
A2/23 GPS antenna 107L
A2/37 Vehicle Information and Communication System (VICS) control unit 100L
A2/5 Global positioning system antenna splitter 107L
A2/83 WLAN antenna 27L
A2/91 Bluetooth® antenna 109L
A2/94 DSRC antenna 20L
A26/17 Head unit 69A
A26/17 Head unit 4A
A26/17 Head unit 12A
A26/17 Head unit 20A
A26/17 Head unit 28A
A26/17 Head unit 37A
A26/17 Head unit 45A
A26/17 Head unit 52A
A26/17 Head unit 61A
A26/17 Head unit 77A
A26/17 Head unit 86A
A26/17 Head unit 94A
A26/17 Head unit 102A
A26/17 Head unit 110A
A26/17 Head unit 118A
A26/17 Head unit 126A
A26/17 Head unit 134A
A26/17f1 Electrical fuse, head unit 3B
A28/15 Cellular telephone system antenna amplifier/compensator 53L
A40/8 Audio/COMAND display 96L
A50/6 Dedicated Short-Range Communications control unit 15L
A67 Inside rearview mirror 49L
A67b1 Hands-free system microphone 47L
A67x1 Inside rearview mirror electrical connector 1 46G
A90/4 Tuner unit 132L
A90/5 Multimedia connection unit 124L
B84/3 Backup camera 81L
B84/3x2 Reversing camera electrical connector 2 80J
CAN A Telematics CAN 89K
CAN HMI User interface CAN 85K
Code 218 Backup camera 77E
Code 218 Backup camera 81D
Code 348 Emergency call/assistance system 60D
Code 350 Ecall Europe emergency call system 55D
Code 350 Ecall Europe emergency call system 64D
Code 386 Comfort telephony 52D
Code 498 Japan version 7D
Code 498 Japan version 98D
Code 501 360 degree camera 73D
Code 810 Sound system 69E
Code 865 TV tuner 130D
Code B54 Live Traffic Information 21D
Code B54 Live Traffic Information 122H
Code E64 ECALL RUSSIA (GLONASS) 69D
F1/3 Right A-pillar fuse box 4L
F1/3 Right A-pillar fuse box 116L
F1/3f321 Fuse 321 3K
F1/3f322 Fuse 322 2K
F1/3f334 Fuse 334 114K
H4/42 Left footwell woofer 34L
H4/43 Right footwell woofer 34L
H4/72 Left front door midrange speaker 32L
H4/73 Right front door midrange speaker 36L
H4/80 Left rear door/side paneling midrange speaker 38L
H4/81 Right rear door/side paneling midrange speaker 40L
K40/6 Left fuse and relay module 9L
K40/6f217 Fuse 217 8L
N112/1 Telematics services communication module 24L
N112/1 Telematics services communication module 57L
N112/1 Telematics services communication module 66L
N123/4 Emergency call system control unit 62L
N148 360° camera control unit 75L
N167 E-Call Russia (GLONASS) control unit 71L
N167x1 E-Call Russia (GLONASS) control unit electrical connector 1 70K
N40/1 Engine sound control unit 43L
U12 Valid for left-hand drive vehicles 14G
U12 Valid for left-hand drive vehicles 33D
U12 Valid for left-hand drive vehicles 46D
U13 Valid for right-hand drive vehicles 14G
U13 Valid for right-hand drive vehicles 47D
U13 Valid for right-hand drive vehicles 33D
U165 Valid for AMG 41A
U165 Valid for AMG 110E
U2054 Valid for model 205.4 77D
U500 Not valid for sound system 31A
U936 Valid for increased engine power 41A
U936 Valid for increased engine power 110E
W12/1 Right center console ground point 2H
W34 Left footwell ground point 14H
W34/3 Right footwell ground point 14G
X11/4 Diagnostic connector 92L
X18 Cockpit wiring harness and frame floor assembly electrical connector 13H
X18 Cockpit wiring harness and frame floor assembly electrical connector 63H
X18 Cockpit wiring harness and frame floor assembly electrical connector 66H
X18 Cockpit wiring harness and frame floor assembly electrical connector 2E
X18 Cockpit wiring harness and frame floor assembly electrical connector 70H
X18 Cockpit wiring harness and frame floor assembly electrical connector 121G
X30/20 User interface CAN (CAN HMI) potential distributor electrical connector 85L
X30/35 Telematics CAN (CAN A) potential distributor electrical connector 89L
X35/1 Left front door electrical connector 32H
X35/2 Right front door electrical connector 36H
X35/3 Left rear door electrical connector 37H
X35/4 Right rear door electrical connector 39H
X8/4 Trunk lid/liftgate electrical connector 78F
Z35/10z1 MOST wake-up signal connector sleeve 111G

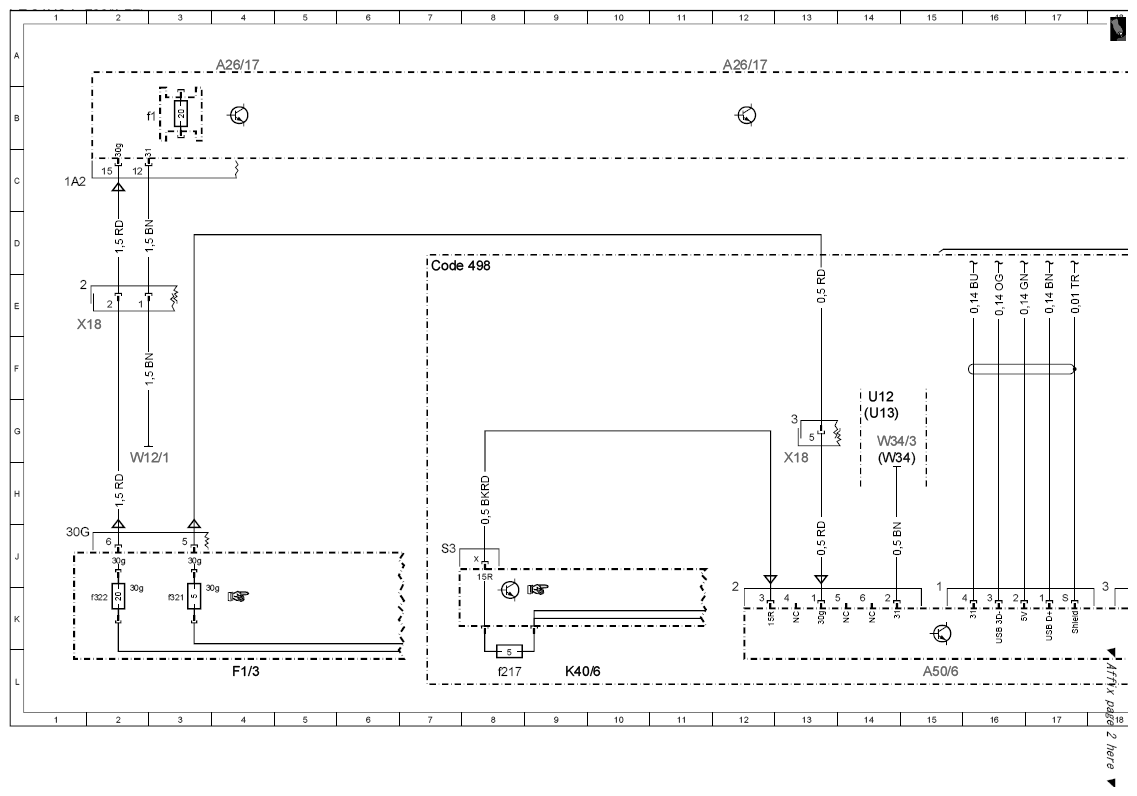

Fig 1: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (1 Of 9)
G10134783Courtesy of MERCEDES-BENZ USA

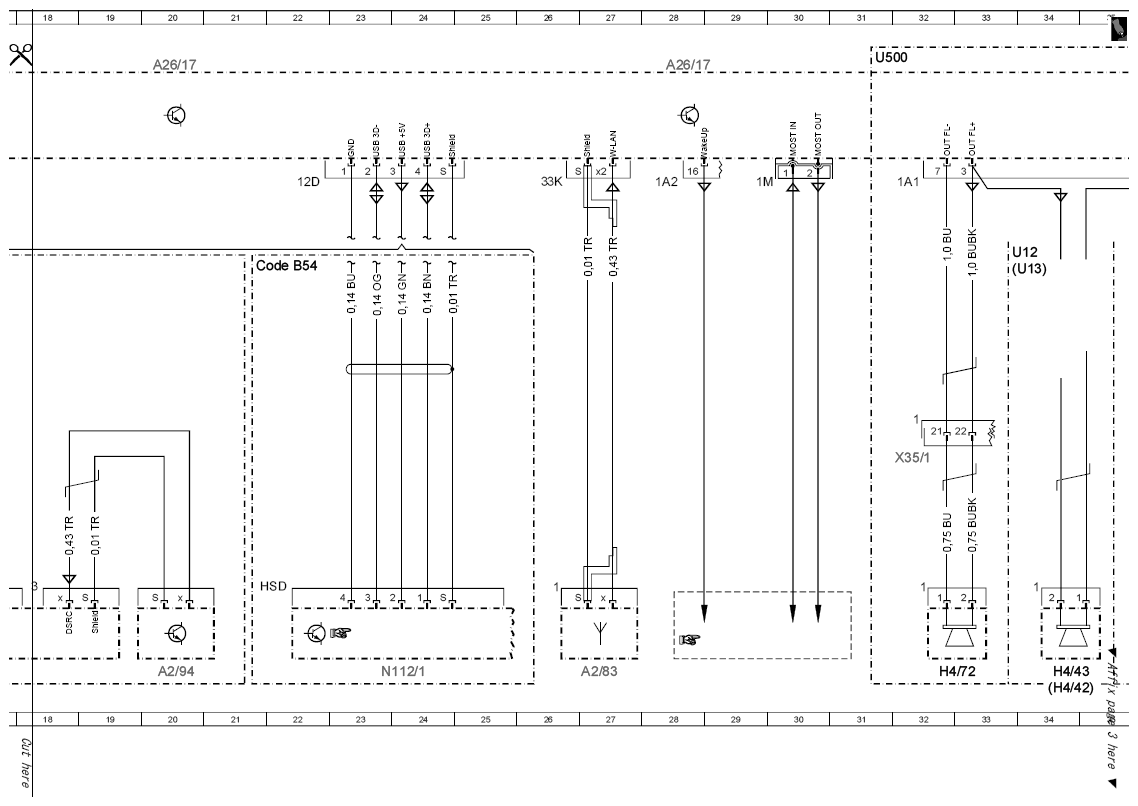

Fig 2: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (2 Of 9)
G10134784Courtesy of MERCEDES-BENZ USA

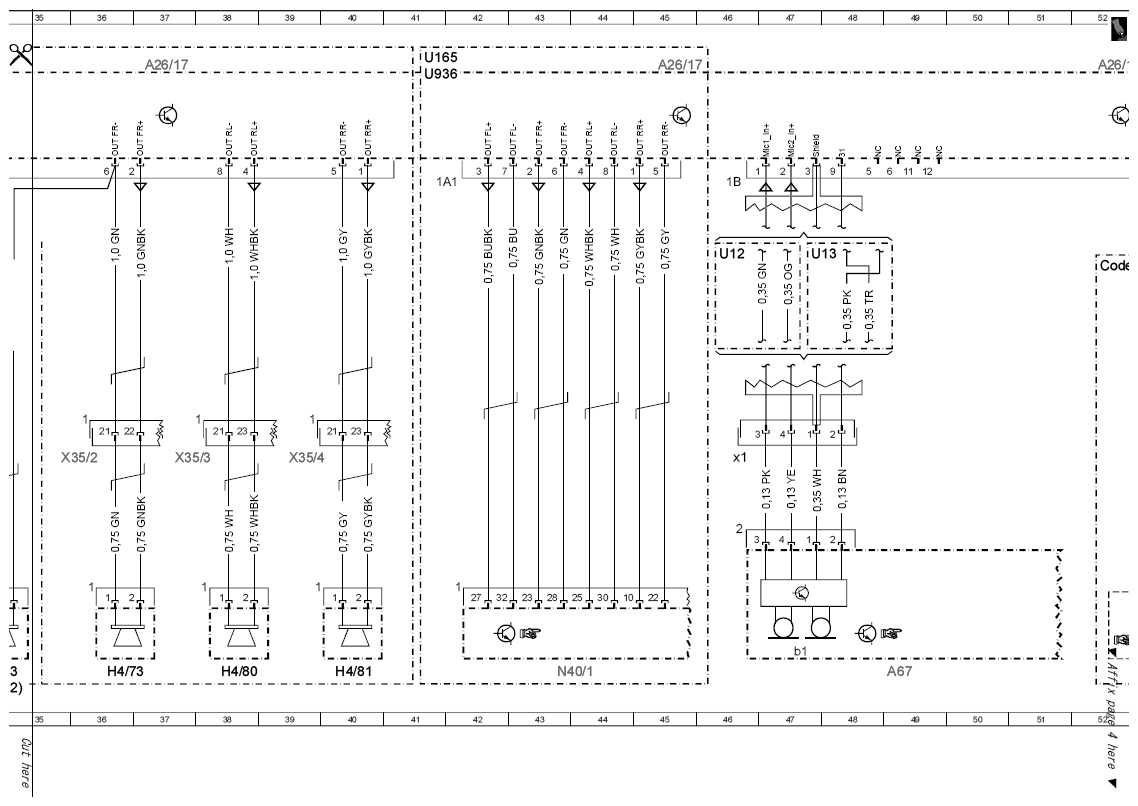

Fig 3: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (3 Of 9)
G10134785Courtesy of MERCEDES-BENZ USA

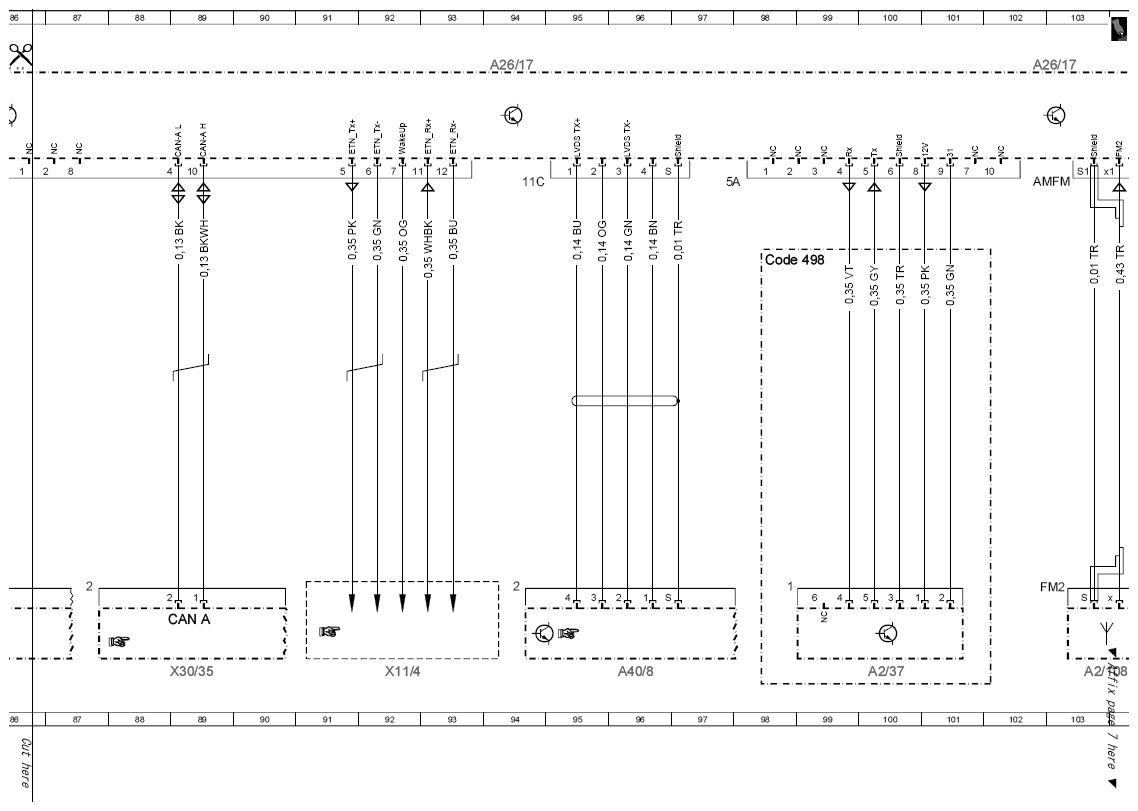

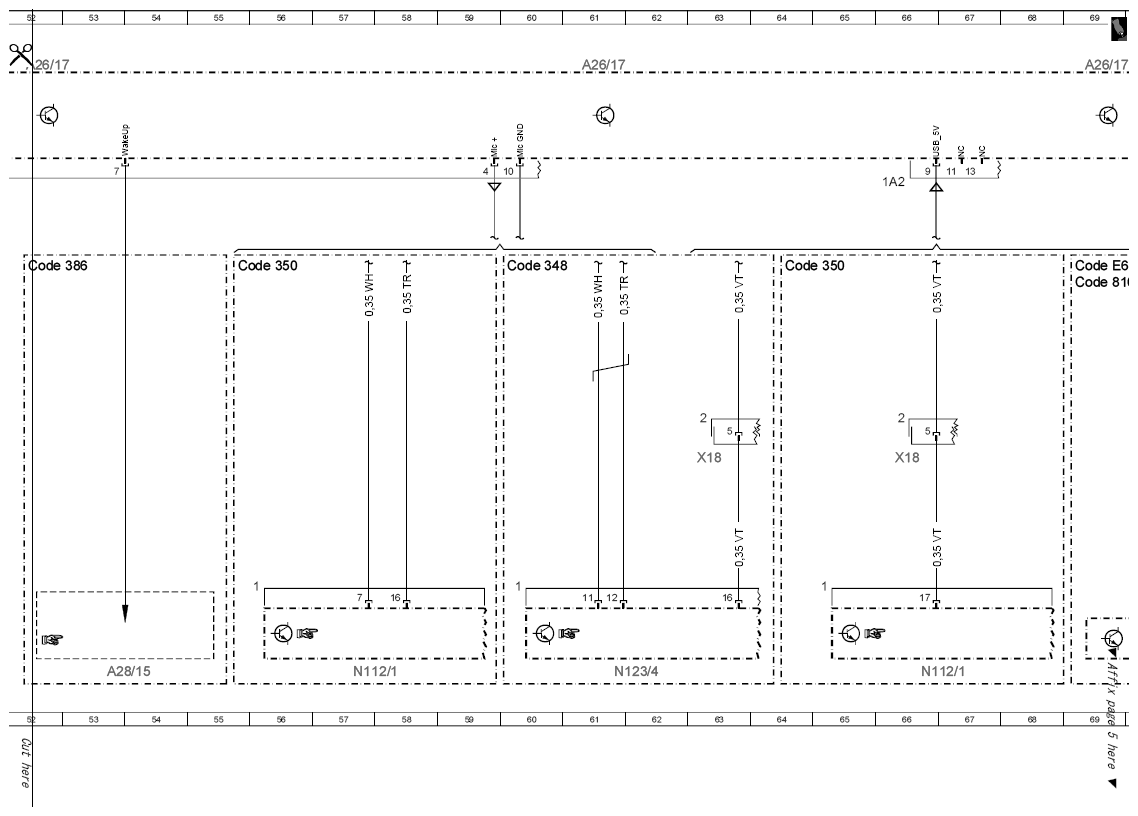

Fig 4: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (4 Of 9)
G10134786Courtesy of MERCEDES-BENZ USA
Fig 5: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (5 Of 9)
G10134787Courtesy of MERCEDES-BENZ USA

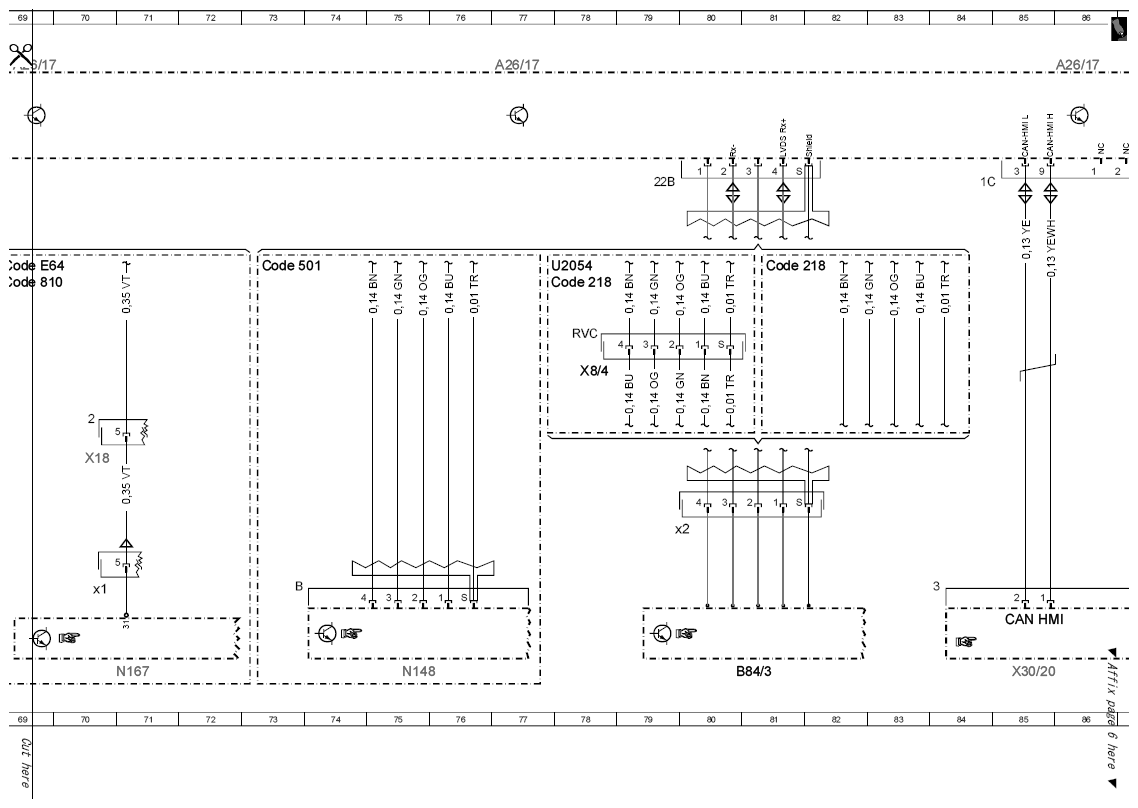

Fig 6: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (6 Of 9)
G10134788Courtesy of MERCEDES-BENZ USA

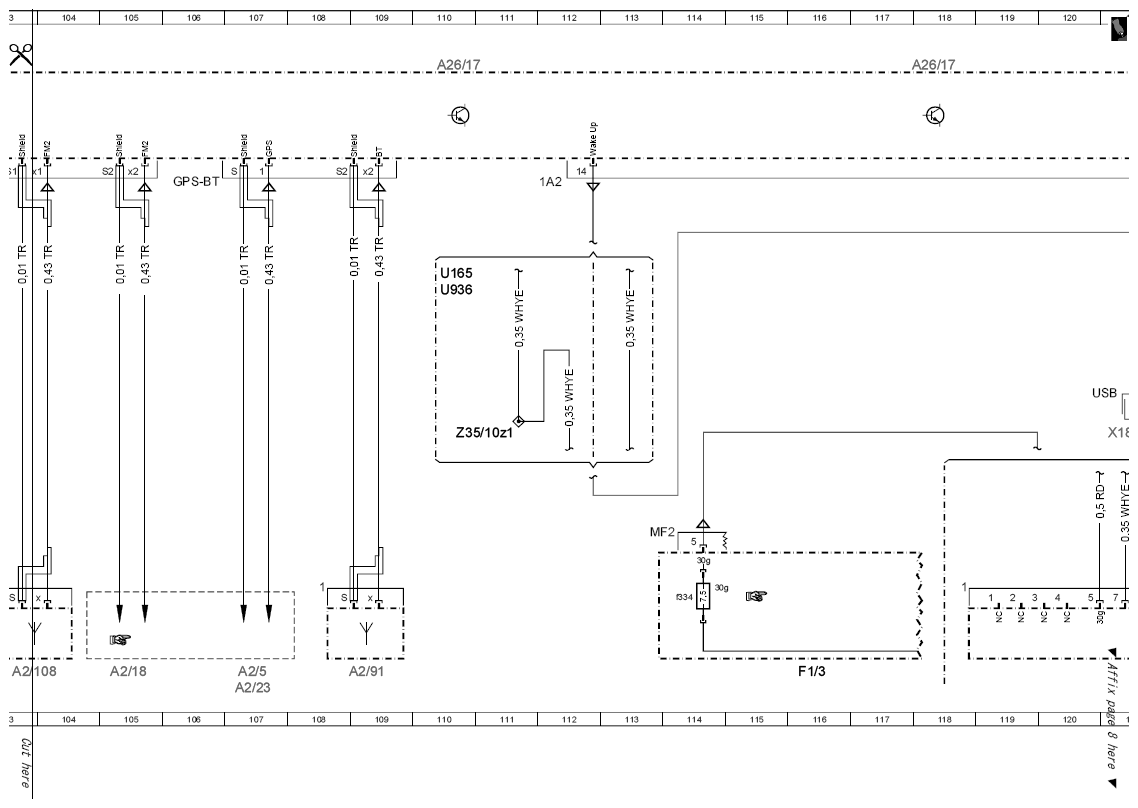

Fig 7: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (7 Of 9)
G10134789Courtesy of MERCEDES-BENZ USA

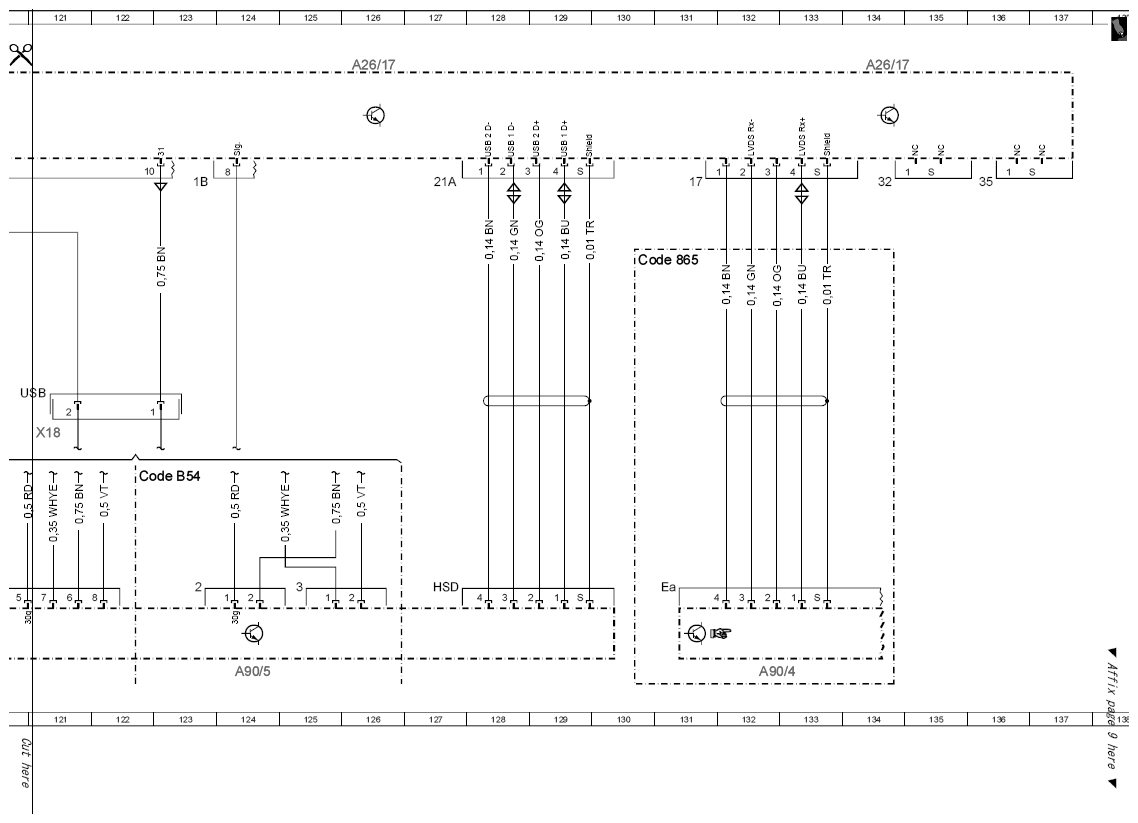

Fig 8: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (8 Of 9)
G10134790Courtesy of MERCEDES-BENZ USA
Fig 9: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (9 Of 9)
G10134791Courtesy of MERCEDES-BENZ USA
