| 1 |
Circuit 15, status |
14D |
| 10 |
Turn signal lamp, actuation |
16J |
| 10 |
Turn signal lamp, actuation |
8J |
| 10 |
Turn signal lamp, actuation |
3J |
| 10 |
Turn signal lamp, actuation |
21H |
| 10 |
Turn signal lamp, actuation |
28H |
| 10 |
Turn signal lamp, actuation |
31J |
| 10 |
Turn signal lamp, actuation |
31E |
| 10 |
Turn signal lamp, actuation |
38K |
| 10 |
Turn signal lamp, actuation |
38E |
| 11 |
Speaker, actuation |
26C |
| 2 |
Combination switch, status |
14D |
| 2 |
Combination switch, status |
7C |
| 2 |
Combination switch, status |
13C |
| 3 |
Hazard warning system button, status |
13E |
| 4 |
Emergency stop, signal |
13D |
| 4 |
Emergency stop, signal |
16C |
| 5 |
Vehicle speed, signal |
16B |
| 5 |
Vehicle speed, signal |
14D |
| 6 |
Crash, signal |
14D |
| 6 |
Crash, signal |
13E |
| 6 |
Crash, signal |
13A |
| 7 |
Central locking, status |
15D |
| 8 |
Emergency alarm, signal |
13F |
| 9 |
Flasher frequency, signal |
24C |
| 9 |
Flasher frequency, signal |
5H |
| 9 |
Flasher frequency, signal |
11H |
| 9 |
Flasher frequency, signal |
15H |
| 9 |
Flasher frequency, signal |
23E |
| 9 |
Flasher frequency, signal |
15C |
| 9 |
Flasher frequency, signal |
4E |
| 9 |
Flasher frequency, signal |
31B |
| 9 |
Flasher frequency, signal |
5H |
| A1 |

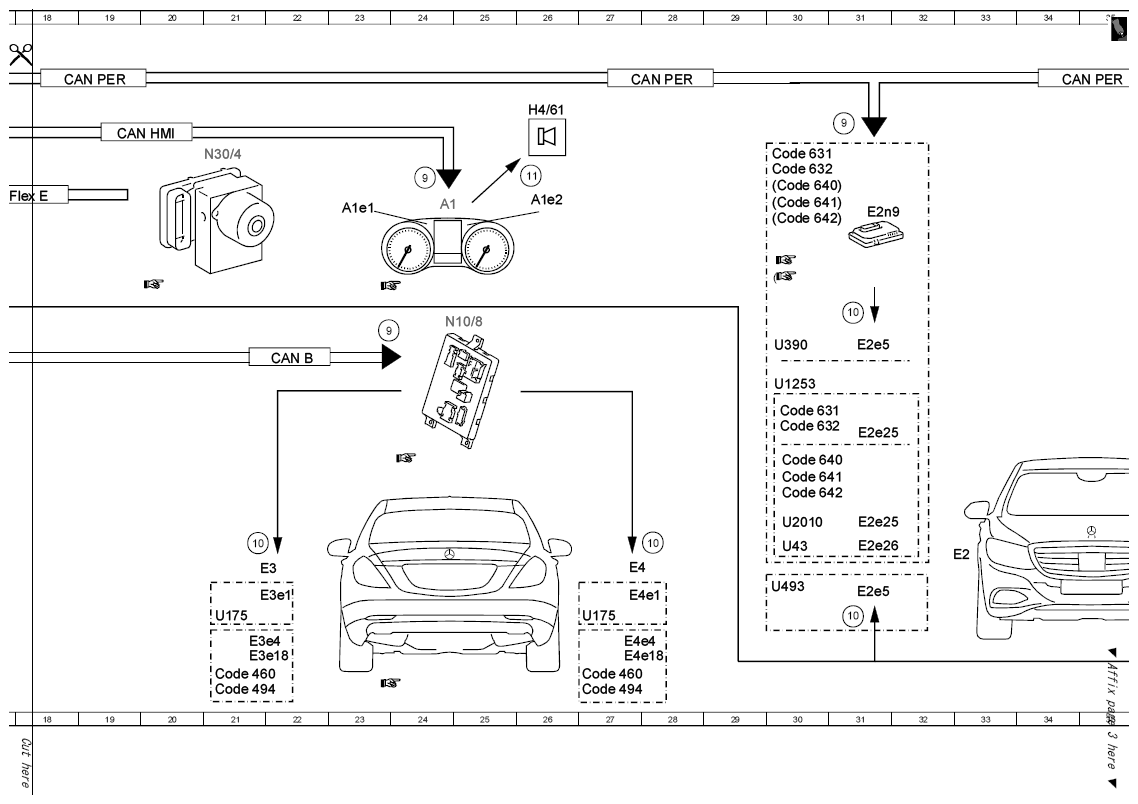

Instrument cluster |
24C |
| A1e1 |
Left turn signal indicator light |
23D |
| A1e2 |
Right turn signal indicator light |
26C |
| CAN B |
Interior CAN |
10G |
| CAN B |
Interior CAN |
7G |
| CAN B |
Interior CAN |
14G |
| CAN B |
Interior CAN |
14D |
| CAN B |
Interior CAN |
22F |
| CAN B |
Interior CAN |
6F |
| CAN B |
Interior CAN |
16F |
| CAN HMI |
User interface CAN |
10B |
| CAN HMI |
User interface CAN |
19B |
| CAN PER |
Peripherals CAN |
35A |
| CAN PER |
Peripherals CAN |
19A |
| CAN PER |
Peripherals CAN |
28A |
| Code 460 |
Canada version |
27L |
| Code 460 |
Canada version |
21L |
| Code 494 |
USA version |
27L |
| Code 494 |
USA version |
21L |
| Code 550 |
Trailer hitch |
13J |
| Code 631 |
Static LED headlamp, left-hand traffic |
30C |
| Code 631 |
Static LED headlamp, left-hand traffic |
39C |
| Code 631 |
Static LED headlamp, left-hand traffic |
39G |
| Code 631 |
Static LED headlamp, left-hand traffic |
30G |
| Code 632 |
Static LED headlamp, right-hand traffic |
30C |
| Code 632 |
Static LED headlamp, right-hand traffic |
39C |
| Code 632 |
Static LED headlamp, right-hand traffic |
39G |
| Code 632 |
Static LED headlamp, right-hand traffic |
30G |
| Code 640 |
High Performance LED |
30C |
| Code 640 |
High Performance LED |
39C |
| Code 640 |
High Performance LED |
39H |
| Code 640 |
High Performance LED |
30H |
| Code 641 |
Dynamic LED headlamps, left-hand traffic |
30C |
| Code 641 |
Dynamic LED headlamps, left-hand traffic |
39C |
| Code 641 |
Dynamic LED headlamps, left-hand traffic |
39H |
| Code 641 |
Dynamic LED headlamps, left-hand traffic |
30H |
| Code 642 |
Dynamic LED headlamps, right-hand traffic |
30D |
| Code 642 |
Dynamic LED headlamps, right-hand traffic |
39D |
| Code 642 |
Dynamic LED headlamps, right-hand traffic |
39H |
| Code 642 |
Dynamic LED headlamps, right-hand traffic |
30H |
| Code 965 |
Electrical preinstallation for taxi and rental car |
1E |
| E1 |

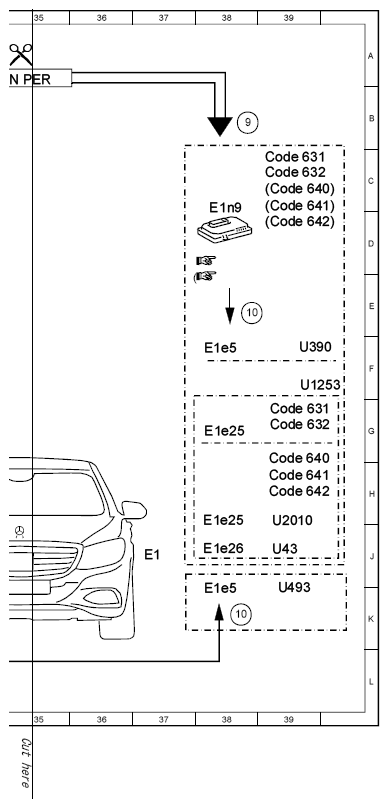

Left front lamp unit |
37J |
| E1e25 |
Left position light, daytime running light and turn signal light |
38G |
| E1e25 |
Left position light, daytime running light and turn signal light |
38J |
| E1e26 |
Left position light, daytime running light, turn signal light and ambient light |
38J |
| E1e5 |
Left front turn signal lamp |
38K |
| E1e5 |
Left front turn signal lamp |
38F |
| E1n9 |
Left headlamp control unit |
38D |
| E2 |
Right front lamp unit |
32J |
| E2e25 |
Right position light, daytime running light and turn signal light |
31G |
| E2e25 |
Right position light, daytime running light and turn signal light |
31J |
| E2e26 |
Right position light, daytime running light, turn signal light and ambient light |
31J |
| E2e5 |
Right front turn signal lamp |
31K |
| E2e5 |
Right front turn signal lamp |
31F |
| E2n9 |
Right headlamp control unit |
31D |
| E3 |
Left rear lamp unit |
21J |
| E3e1 |
Left rear turn signal lamp |
21K |
| E3e18 |
Left taillamp |
21L |
| E3e4 |
Left stop lamp |
21K |
| E4 |
Right rear lamp unit |
27J |
| E4e1 |
Right rear turn signal lamp |
27K |
| E4e18 |
Right taillamp |
27L |
| E4e4 |
Right stop lamp |
27K |
| E6/5 |
Left outside mirror turn signal lamp |
7J |
| E6/6 |
Right outside mirror turn signal lamp |
1J |
| Flex E |
Chassis FlexRay |
18C |
| Flex E |
Chassis FlexRay |
10C |
| H4/61 |
Instrument cluster speaker |
26B |
| N10/6 |

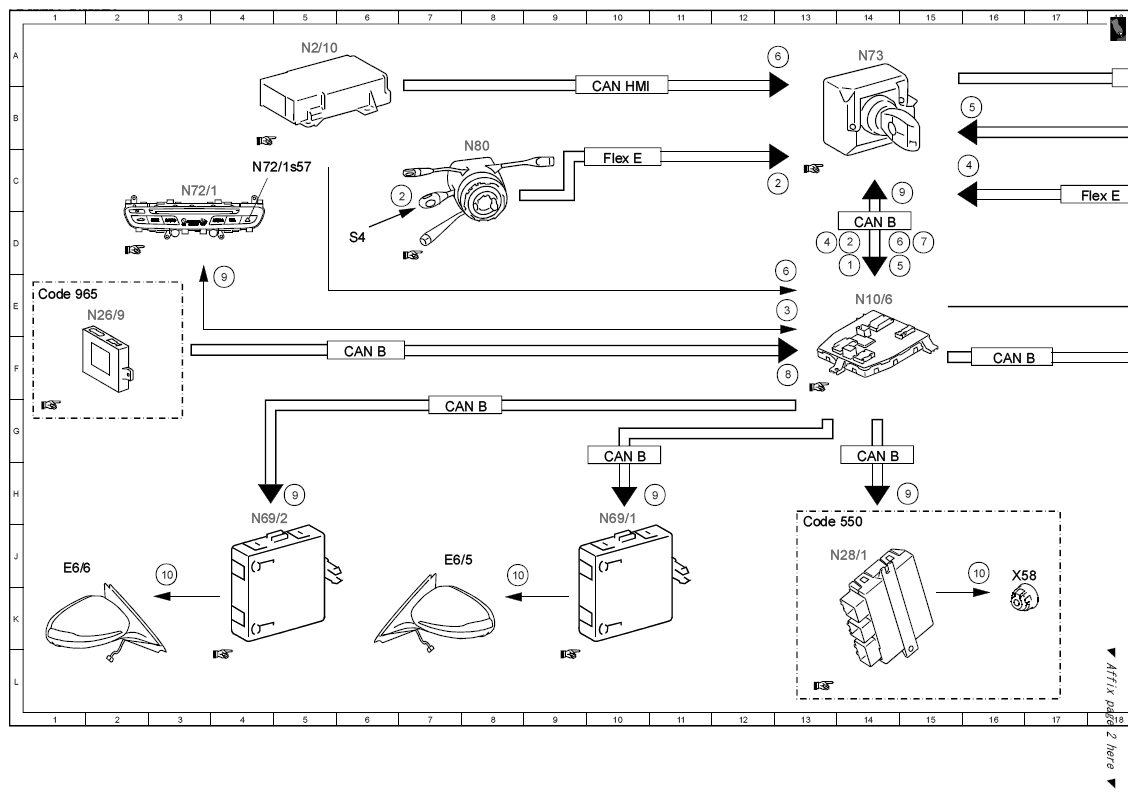

Front SAM control unit |
14E |
| N10/8 |
Rear SAM control unit |
25E |
| N2/10 |
Supplemental restraint system control unit |
5A |
| N26/9 |
Special-purpose vehicle multifunction control unit |
2E |
| N28/1 |
Trailer recognition control unit |
14J |
| N30/4 |
Electronic Stability Program control unit |
21C |
| N69/1 |
Left front door control unit |
10H |
| N69/2 |
Right front door control unit |
4H |
| N72/1 |
Upper control panel control unit |
3C |
| N72/1s57 |
Hazard warning system button |
4C |
| N73 |
Electronic ignition switch control unit |
14A |
| N80 |
Steering column module control unit |
8C |
| S4 |
Combination switch |
6D |
| U1253 |
Valid for model 253 |
30F |
| U1253 |
Valid for model 253 |
39F |
| U175 |
Not valid for USA and Canada |
21K |
| U175 |
Not valid for USA and Canada |
27K |
| U2010 |
Not valid for ECE |
39J |
| U2010 |
Not valid for ECE |
30J |
| U390 |
Valid for model 205 |
30F |
| U390 |
Valid for model 205 |
39F |
| U43 |
Valid for ECE |
39J |
| U43 |
Valid for ECE |
30J |
| U493 |
Valid for halogen lamp unit |
30K |
| U493 |
Valid for halogen lamp unit |
39K |
| X58 |
Trailer socket |
16J |
