Wiring diagram for Adaptive Brake (ABR) - PE42.47-P-2000-97FBA

Code: Designation: Position:
A0 Use of wiring diagrams 105L
A50 Taximeter 39L
A7/3 Traction system hydraulic unit 3A
A7/3b1 Front axle brake pressure sensor 2B
A7/3b7 Front pressure sensor 3B
A7/3b8 Rear pressure sensor 4B
A7/3m1 High pressure and return pump 5C
A7/3y10 Left rear pressure regulator valve (pressure hold) 3E
A7/3y11 Left rear pressure regulator valve (pressure release) 5E
A7/3y12 Right rear pressure regulator valve (pressure hold) 3D
A7/3y13 Right rear pressure regulator valve (pressure release) 5D
A7/3y18 Front axle switchover valve 3D
A7/3y19 Rear axle switchover valve 5D
A7/3y22 Front axle intake ball valve 3C
A7/3y23 Rear axle intake ball valve 5C
A7/3y6 Left front pressure regulator valve (pressure hold) 3F
A7/3y7 Left front pressure regulator valve (pressure release) 5F
A7/3y8 Right front pressure regulator valve (pressure hold) 3E
A7/3y9 Right front pressure regulator valve (pressure release) 5E
B37/1 Pedal angle sensor 65L
B64/1 Brake vacuum sensor 71L
B64/1 Brake vacuum sensor 74L
CAN H Vehicle dynamics CAN 35K
Code 233 AUTONOMOUS INTELLIGENT CRUISE CONTROL PLUS 87D
Code 235 Active Park Assist 100D
Code 488 Chassis with steel/air suspension 87E
Code 489 AIRMATIC 87D
Code 965 Electrical preinstallation for taxi and rental car 37A
F32/3 Engine compartment prefuse box 9L
F32/3fC3/1 Electrical fuse C3/1 8K
F32/3fC3/2 Electrical fuse C3/2 7K
Flex E Chassis FlexRay 85K
Flex E Chassis FlexRay 93K
Flex E Chassis FlexRay 89K
Flex E Chassis FlexRay 95K
Flex E Chassis FlexRay 98K
Flex E Chassis FlexRay 102K
K40/6 Left fuse and relay module 14L
K40/6f213 Fuse 213 13L
K40/8 Engine fuse and relay module 52L
K40/8 Engine fuse and relay module 60L
K40/8f100 Fuse 100 58L
K40/8f118 Fuse 118 49L
K40/8f121 Fuse 121 47L
K40/8kI Vacuum pump relay (+) 51L
K40/8kQ Vacuum pump relay (-) 54L
L6/1 Left front axle RPM sensor 79L
L6/2 Right front axle RPM sensor 77L
L6/3 Left rear axle RPM sensor 83L
L6/4 Right rear axle RPM sensor 81L
M56 Vacuum pump 63L
M76/1 Left electric parking brake actuator motor 43L
M76/2 Right electric parking brake actuator motor 45L
N10/6 Front SAM control unit 26L
N10/8 Rear SAM control unit 22L
N127 Drivetrain control unit 94L
N2/10 Supplemental restraint system control unit 35L
N30/4 Electronic Stability Program control unit 6A
N30/4 Electronic Stability Program control unit 12A
N30/4 Electronic Stability Program control unit 20A
N30/4 Electronic Stability Program control unit 28A
N30/4 Electronic Stability Program control unit 36A
N30/4 Electronic Stability Program control unit 44A
N30/4 Electronic Stability Program control unit 52A
N30/4 Electronic Stability Program control unit 61A
N30/4 Electronic Stability Program control unit 69A
N30/4 Electronic Stability Program control unit 77A
N30/4 Electronic Stability Program control unit 84A
N30/4 Electronic Stability Program control unit 93A
N62 Parking system control unit 102L
N68 Electrical power steering control unit 85L
N80 Steering column module control unit 89L
N80 Steering column module control unit 98L
S76/15 Electric parking brake switch 30L
S9/1 Stop lamp switch 68L
U12 Valid for left-hand drive vehicles 32G
U12 Valid for left-hand drive vehicles 9D
U12 Valid for left-hand drive vehicles 56E
U13 Valid for right-hand drive vehicles 32G
U13 Valid for right-hand drive vehicles 9D
U13 Valid for right-hand drive vehicles 56E
U974 Not valid for hybrid drive 67A
U974 Not valid for hybrid drive 73A
U978 Valid for hybrid drive 48A
U978 Valid for hybrid drive 70A
W16/3 Left major assembly compartment ground point 56E
W16/7 Right major assembly compartment electronics ground point 56E
W34 Left footwell ground point 33H
W34/3 Right footwell ground point 32H
W70 Left ESP® ground point 9E
W70/1 Right ESP® ground point 9F
X11/4 Diagnostic connector 17L
X18 Cockpit wiring harness and frame floor assembly electrical connector 97H
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 17F
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 29H
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 89H
X223 Vacuum pump electrical connector 54E
X223 Vacuum pump electrical connector 58E
X25/7 Engine compartment/frame floor assembly electrical connector 25F
X25/7 Engine compartment/frame floor assembly electrical connector 46E
X25/7 Engine compartment/frame floor assembly electrical connector 85H
X62/32 Rear axle electrical connector, left distributor 42F
X62/32 Rear axle electrical connector, left distributor 82H
X62/33 Rear axle electrical connector, right distributor 44F
X62/33 Rear axle electrical connector, right distributor 80H
X62/6 Front axle electrical connector, right distributor 76H
X62/7 Front axle electrical connector, left distributor 78H
Z61z1 Signal line connector sleeve 39E
Z81/5z1 Circuit 58d connector sleeve 27E

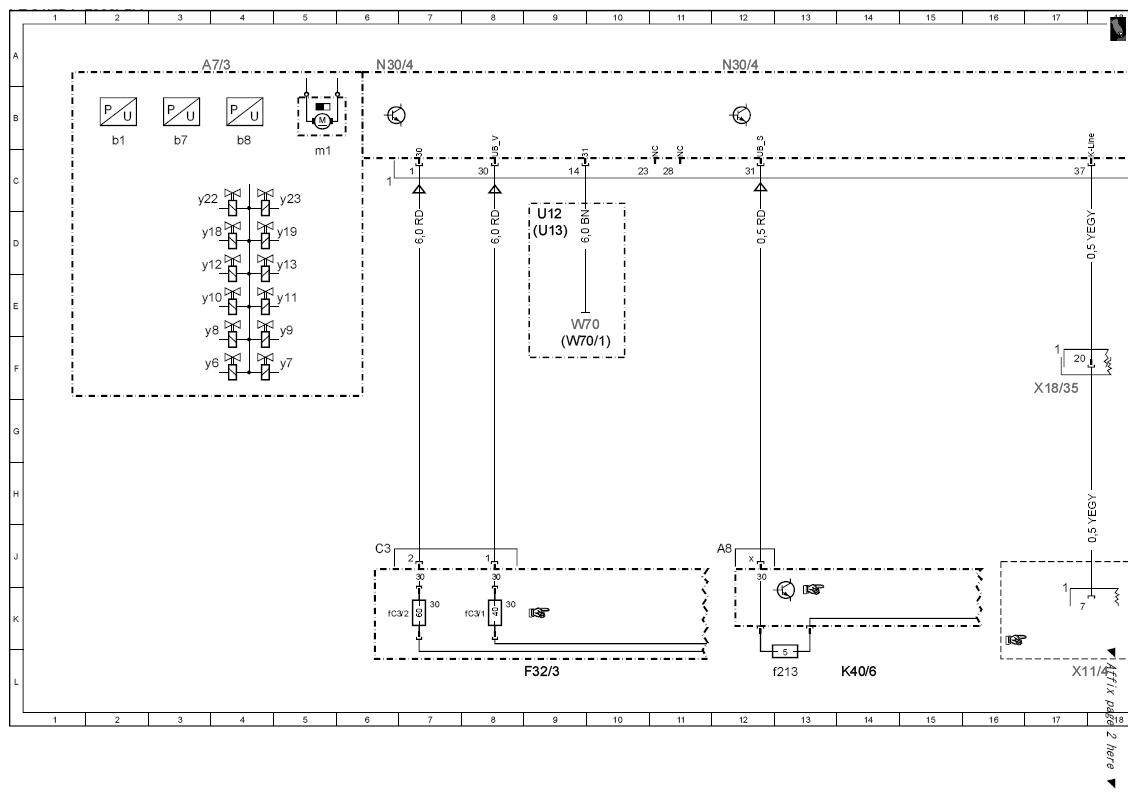

Fig 1: Adaptive Brake Wiring Diagram (1 Of 7)
G10133500Courtesy of MERCEDES-BENZ USA

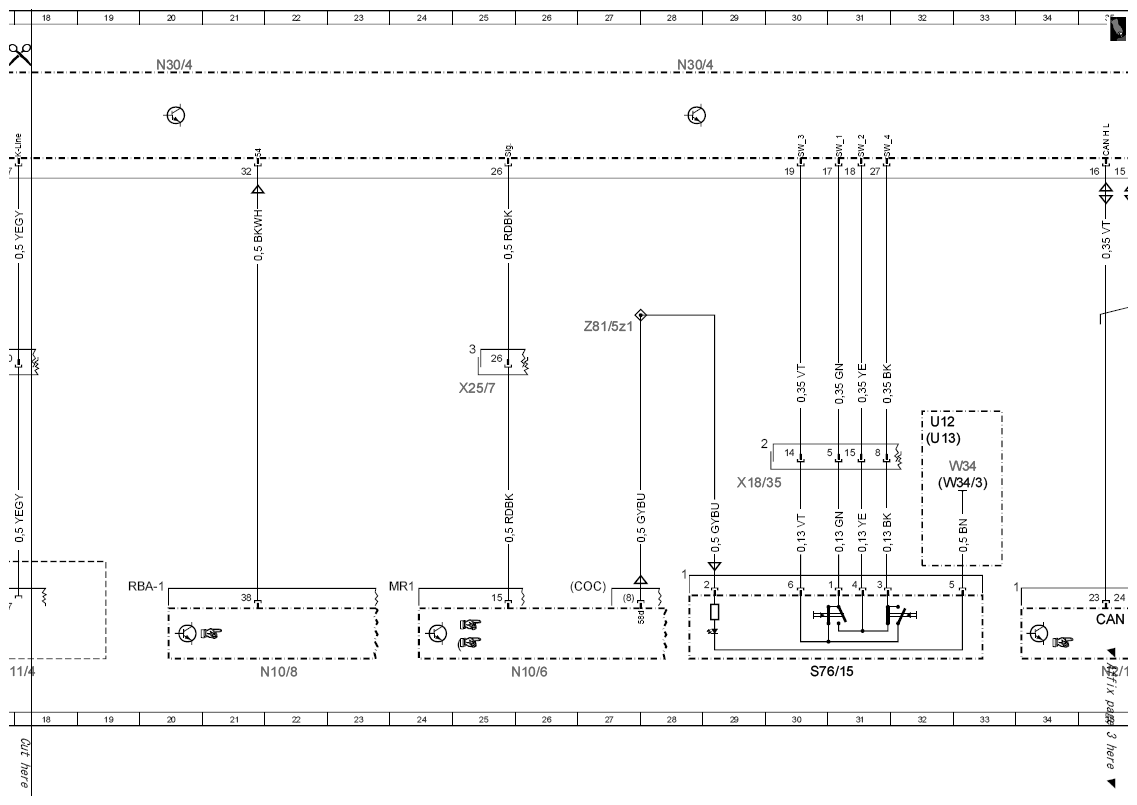

Fig 2: Adaptive Brake Wiring Diagram (2 Of 7)
G10133501Courtesy of MERCEDES-BENZ USA

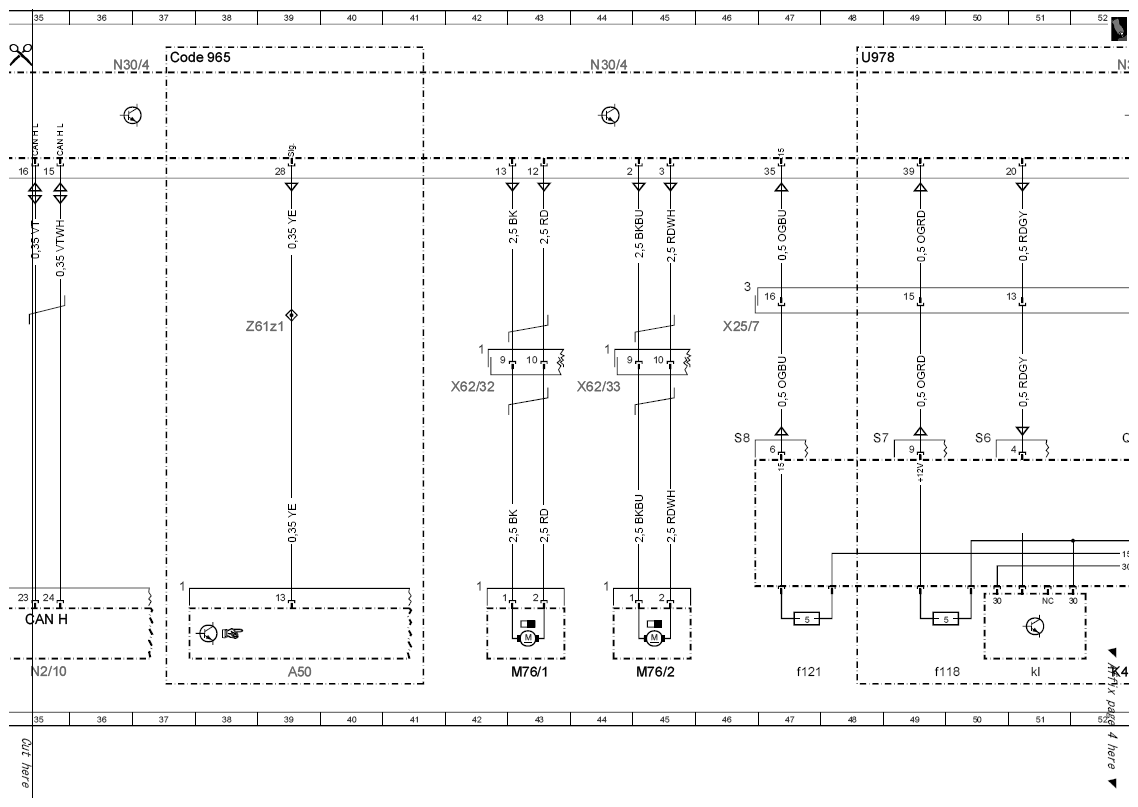

Fig 3: Adaptive Brake Wiring Diagram (3 Of 7)
G10133502Courtesy of MERCEDES-BENZ USA

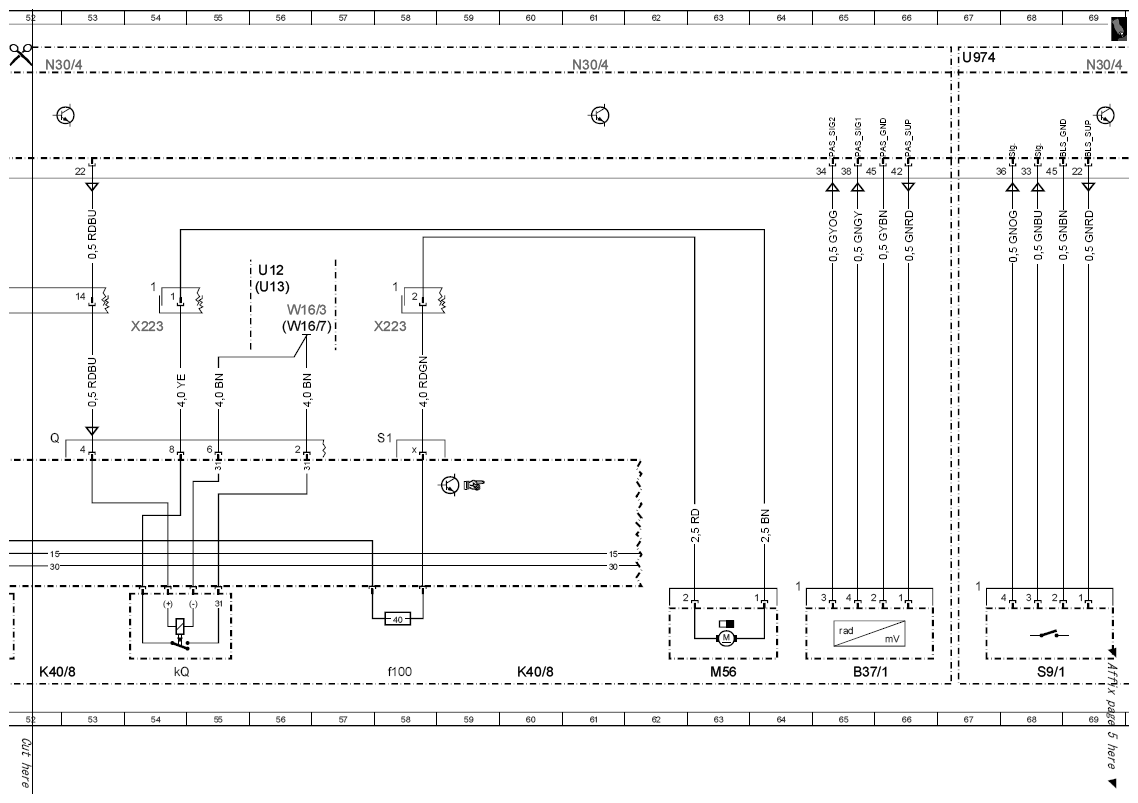

Fig 4: Adaptive Brake Wiring Diagram (4 Of 7)
G10133503Courtesy of MERCEDES-BENZ USA

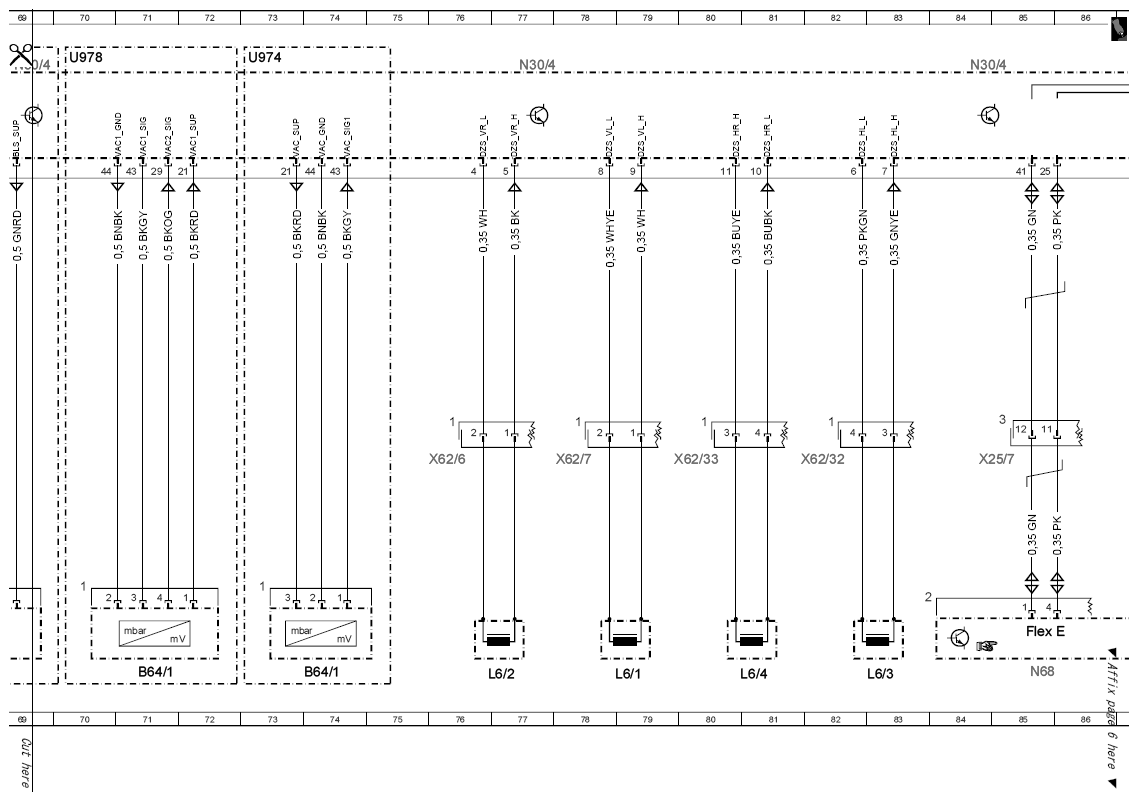

Fig 5: Adaptive Brake Wiring Diagram (5 Of 7)
G10133504Courtesy of MERCEDES-BENZ USA

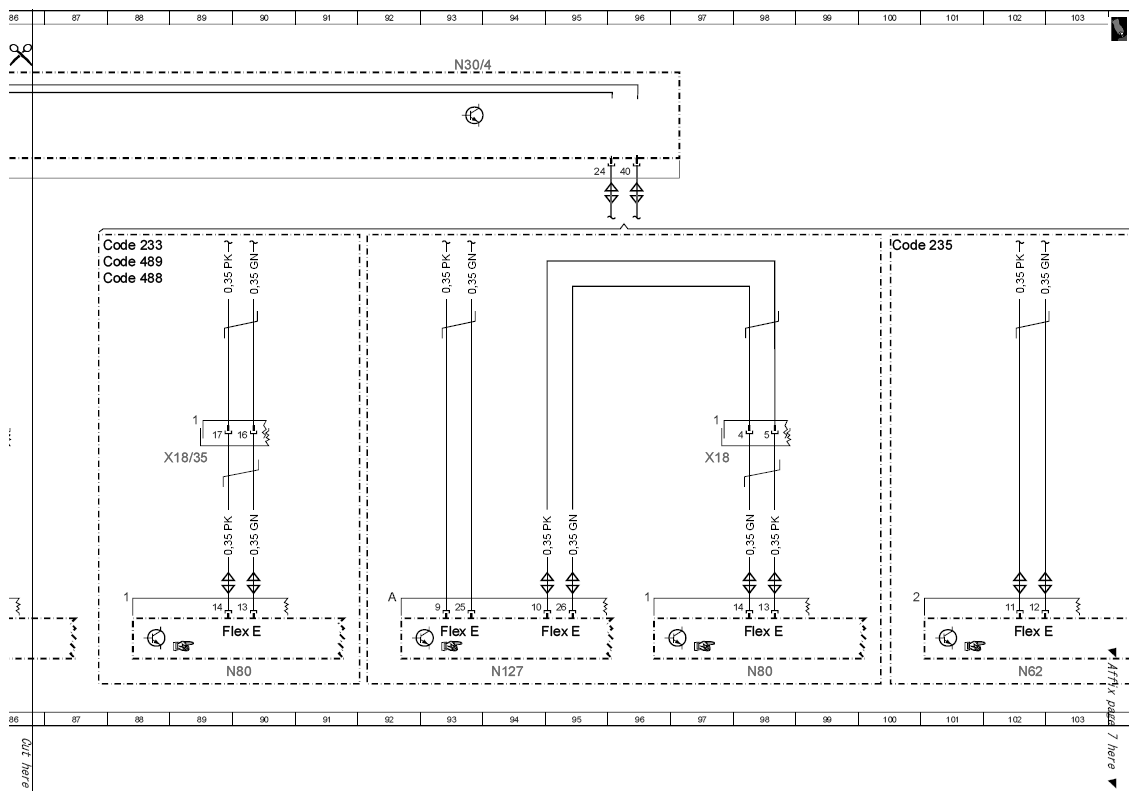

Fig 6: Adaptive Brake Wiring Diagram (6 Of 7)
G10133505Courtesy of MERCEDES-BENZ USA

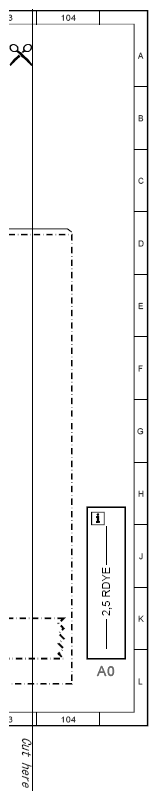

Fig 7: Adaptive Brake Wiring Diagram (7 Of 7)
G10133506Courtesy of MERCEDES-BENZ USA
