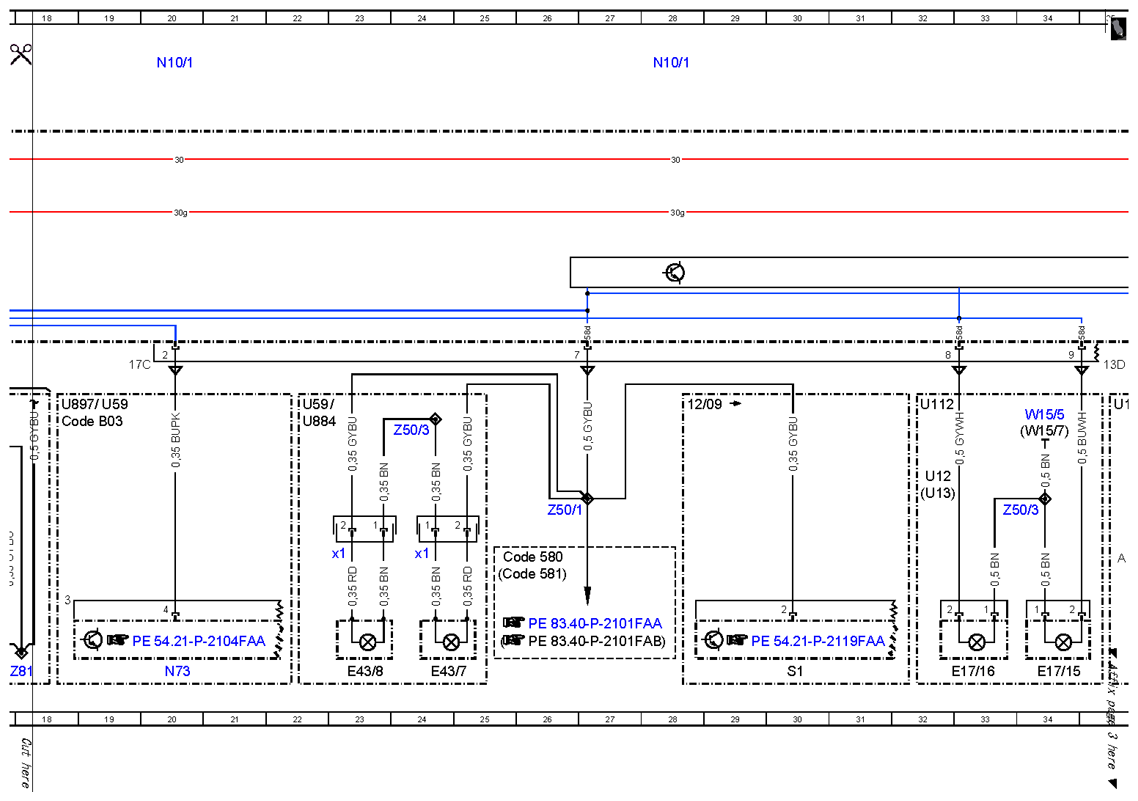

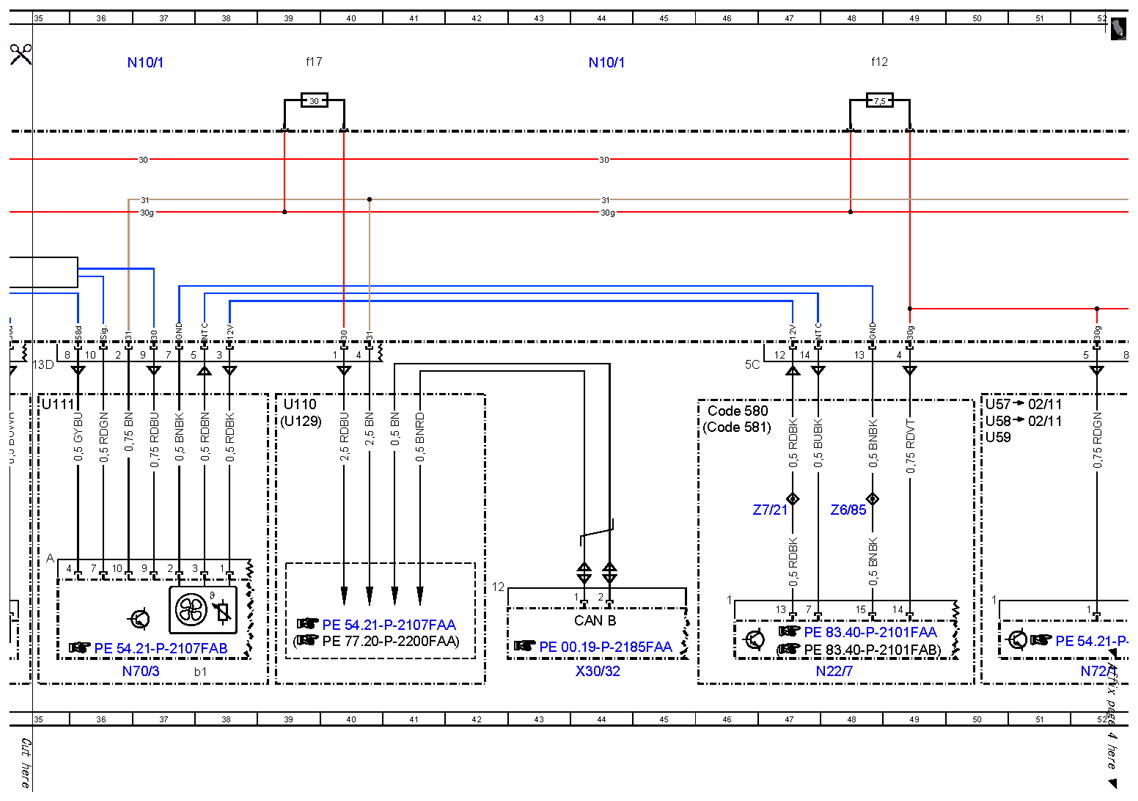

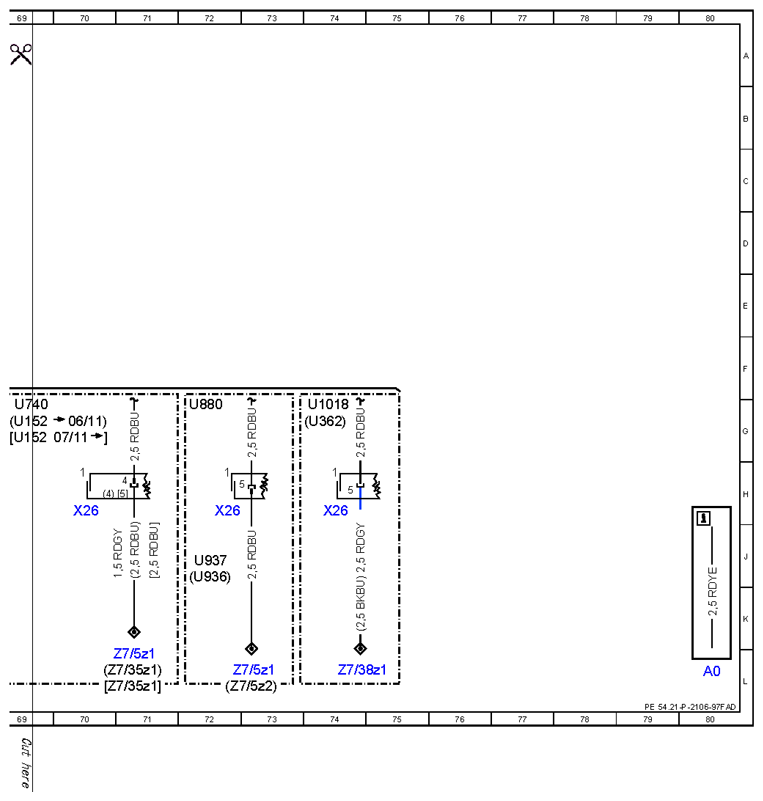

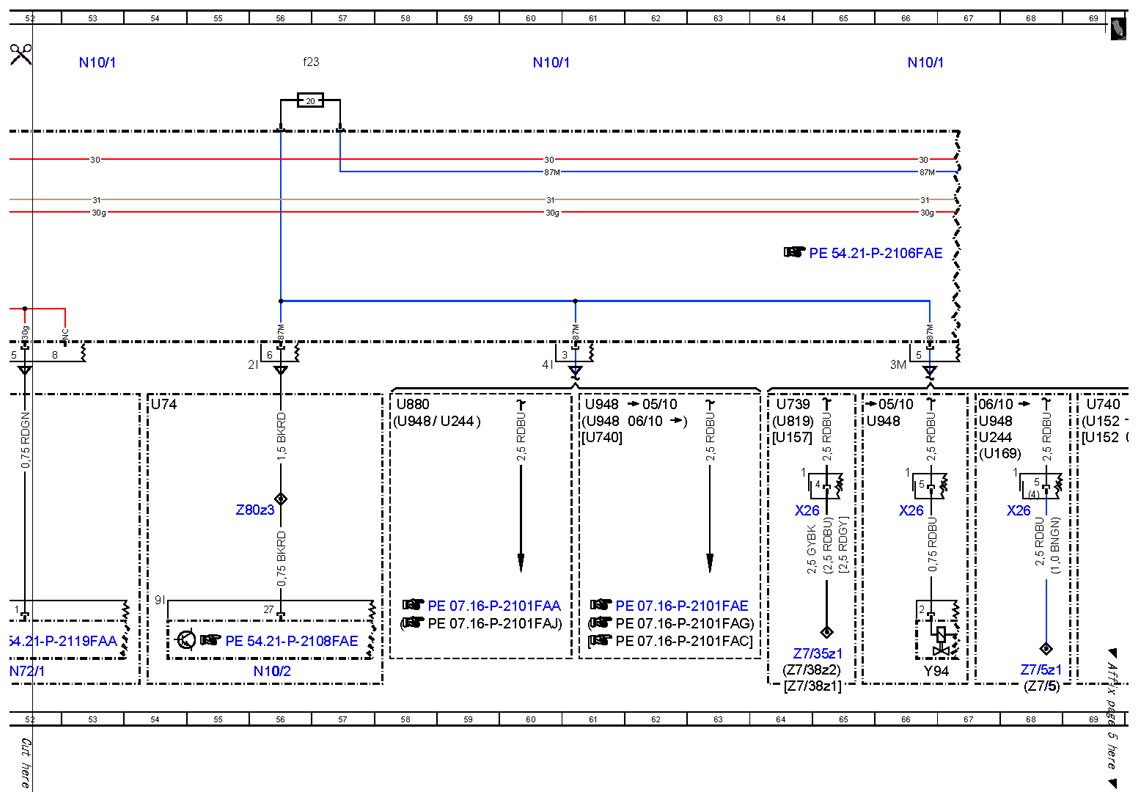

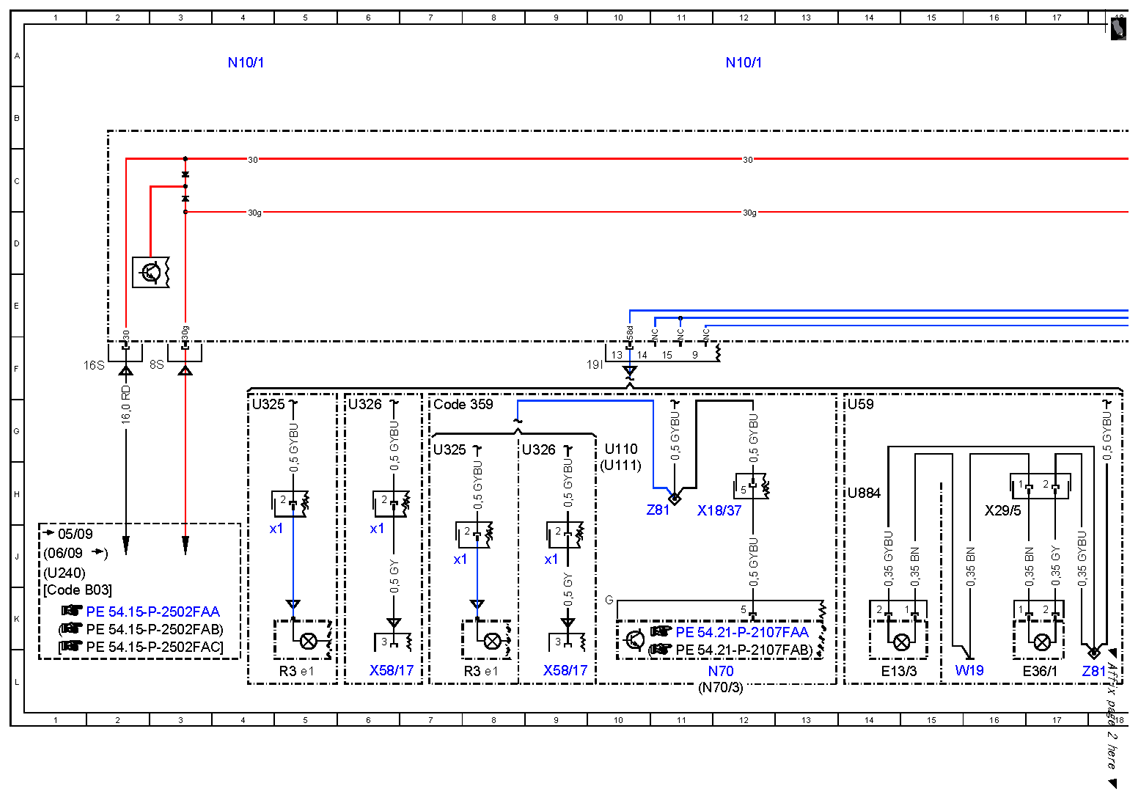

| A0 |
Color code key |
80L |
| CAN B |
Interior CAN |
44K |
| Code 359 |
TELEAID emergency call system |
7G |
| Code 580 |
Automatic air conditioning |
25J |
| Code 580 |
Automatic air conditioning |
46G |
| Code 581 |
Comfort automatic air conditioning |
25J |
| Code 581 |
Comfort automatic air conditioning |
46G |
| Code B03 |
ECO start/stop function |
1K |
| Code B03 |
ECO start/stop function |
18G |
| E13/3 |
Stowage compartment illumination |
14L |
| E17/15 |
Right front footwell lamp |
34L |
| E17/16 |
Left front footwell lamp |
33L |
| E36/1 |
Armrest stowage compartment illumination |
17L |
| E43/7 |
Driver-side instrument panel ambiance illumination |
24L |
| E43/7x1 |
Driver-side instrument panel ambiance illumination electrical connector |
24J |
| E43/8 |
Passenger-side instrument panel ambiance illumination |
23L |
| E43/8x1 |
Passenger-side instrument panel ambiance illumination electrical connector |
23J |
| N10/1 |
Front SAM control unit with fuse and relay module |
4A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
28A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
37A |
| N10/1 |
Front SAM control unit with fuse and relay module |
66A |
| N10/1 |
Front SAM control unit with fuse and relay module |
44A |
| N10/1 |
Front SAM control unit with fuse and relay module |
53A |
| N10/1 |
Front SAM control unit with fuse and relay module |
60A |
| N10/1f12 |
Fuse 12 |
48A |
| N10/1f17 |
Fuse 17 |
39A |
| N10/1f23 |
Fuse 23 |
56A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
56L |
| N22/7 |
Automatic air conditioning control and operating unit |
48L |
| N70 |
Overhead control panel control unit |
12L |
| N70/3 |
Overhead control panel electronics |
11L |
| N70/3 |
Overhead control panel electronics |
36L |
| N70/3b1 |
Interior temperature sensor with integrated fan |
38L |
| N72/1 |
Upper control panel control unit |
52L |
| N73 |
Electronic ignition switch control unit |
20L |
| R3 |
Front cigarette lighter with ashtray illumination |
8L |
| R3 |
Front cigarette lighter with ashtray illumination |
5L |
| R3e1 |
Ashtray illumination |
8L |
| R3e1 |
Ashtray illumination |
5L |
| R3x1 |
Front cigarette lighter with ashtray illumination electrical connector |
7J |
| R3x1 |
Front cigarette lighter with ashtray illumination electrical connector |
5J |
| S1 |
Exterior lights switch |
30L |
| U1018 |
Valid for gasoline engine 276 |
74G |
| U110 |
Valid for overhead control panel with CAN |
10G |
| U110 |
Valid for overhead control panel with CAN |
39G |
| U111 |
Valid for overhead control panel without CAN |
10H |
| U111 |
Valid for overhead control panel without CAN |
35G |
| U112 |
Valid for footwell lamps |
32G |
| U12 |
Valid for left-hand drive vehicles |
32H |
| U129 |
Valid for panoramic sliding roof |
39G |
| U13 |
Valid for right-hand drive vehicles |
32H |
| U152 |
Valid for gasoline engine 156 |
69G |
| U152 |
Valid for gasoline engine 156 |
69G |
| U157 |
Valid for combustion engine 272 DE |
64G |
| U169 |
Valid for gasoline engine 271 DE |
67G |
| U240 |
Valid for all except ECO start/stop function |
1J |
| U244 |
Valid for BlueTEC |
59G |
| U244 |
Valid for BlueTEC |
67G |
| U325 |
Valid for smoker package |
7G |
| U325 |
Valid for smoker package |
4G |
| U326 |
Valid for nonsmoker package |
8G |
| U326 |
Valid for nonsmoker package |
6G |
| U362 |
Valid for gasoline engine 274 |
73G |
| U57 |
Valid for model 204.2 |
50G |
| U58 |
Valid for model 204.0 |
50G |
| U59 |
Valid for model 204.9 |
14G |
| U59 |
Valid for model 204.9 |
19G |
| U59 |
Valid for model 204.9 |
22G |
| U59 |
Valid for model 204.9 |
50G |
| U739 |
Valid for gasoline engine 271 continuous fuel injection system (electronic) |
64G |
| U74 |
Valid for diesel engines |
54G |
| U740 |
Valid for diesel engine 646 |
61G |
| U740 |
Valid for diesel engine 646 |
69G |
| U819 |
Valid for gasoline engine 272 |
64G |
| U880 |
Valid for diesel engine 642 |
58G |
| U880 |
Valid for diesel engine 642 |
72G |
| U884 |
Valid for ambiance illumination |
14H |
| U884 |
Valid for ambiance illumination |
22G |
| U897 |
Valid for intelligent servo module for DIRECT SELECT |
18G |
| U936 |
Valid for increased engine power |
72J |
| U937 |
Valid for all except increased engine power |
72J |
| U948 |
Valid for diesel engine 651 |
58G |
| U948 |
Valid for diesel engine 651 |
61G |
| U948 |
Valid for diesel engine 651 |
61G |
| U948 |
Valid for diesel engine 651 |
65G |
| U948 |
Valid for diesel engine 651 |
67G |
| W15/5 |
Left front footwell ground point |
34G |
| W15/7 |
Right front footwell ground point |
34G |
| W19 |
Right front seat crossmember ground point |
16L |
| X18/37 |
Emergency call system button electrical connector |
12H |
| X26 |
Interior and engine wiring harness electrical connector |
66H |
| X26 |
Interior and engine wiring harness electrical connector |
64H |
| X26 |
Interior and engine wiring harness electrical connector |
72H |
| X26 |
Interior and engine wiring harness electrical connector |
68H |
| X26 |
Interior and engine wiring harness electrical connector |
70H |
| X26 |
Interior and engine wiring harness electrical connector |
74H |
| X29/5 |
Armrest stowage compartment illumination electrical connector |
16H |
| X30/32 |
Left vehicle floor interior CAN voltage distributor electrical connector |
44L |
| X58/17 |
Front vehicle interior power outlet |
9L |
| X58/17 |
Front vehicle interior power outlet |
6L |
| X58/17x1 |
Electrical connector/front vehicle interior socket |
9J |
| X58/17x1 |
Electrical connector/front vehicle interior socket |
6J |
| Y94 |
Quantity control valve |
66L |
| Z50/1 |
Circuit 58d instrument panel connector sleeve |
26H |
| Z50/3 |
Circuit 31 instrument panel connector sleeve |
24G |
| Z50/3 |
Circuit 31 instrument panel connector sleeve |
34H |
| Z6/85 |
Sensor ground connector sleeve |
48H |
| Z7/21 |
Air conditioning circuit 30 connector sleeve |
47H |
| Z7/35z1 |
Circuit 87 M1e connector sleeve |
65L |
| Z7/35z1 |
Circuit 87 M1e connector sleeve |
71L |
| Z7/35z1 |
Circuit 87 M1e connector sleeve |
71L |
| Z7/38z1 |
Circuit 87 M1i connector sleeve |
64L |
| Z7/38z1 |
Circuit 87 M1i connector sleeve |
74L |
| Z7/38z2 |
Circuit 87 M1i connector sleeve |
64L |
| Z7/5 |
Circuit 87 connector sleeve |
68L |
| Z7/5z1 |
Circuit 87 connector sleeve |
73L |
| Z7/5z1 |
Circuit 87 connector sleeve |
68L |
| Z7/5z1 |
Circuit 87 connector sleeve |
71L |
| Z7/5z2 |
Circuit 87 connector sleeve |
72L |
| Z80z3 |
Cross section reduction connector sleeve |
56H |
| Z81 |
Circuit 58d connector sleeve |
11H |
| Z81 |
Circuit 58d connector sleeve |
18L |
