Remove/install rear axle rpm sensor - AR42.30-P-0716NKB
MODEL 117, 156, 176, 242, 246 as of model year 2016

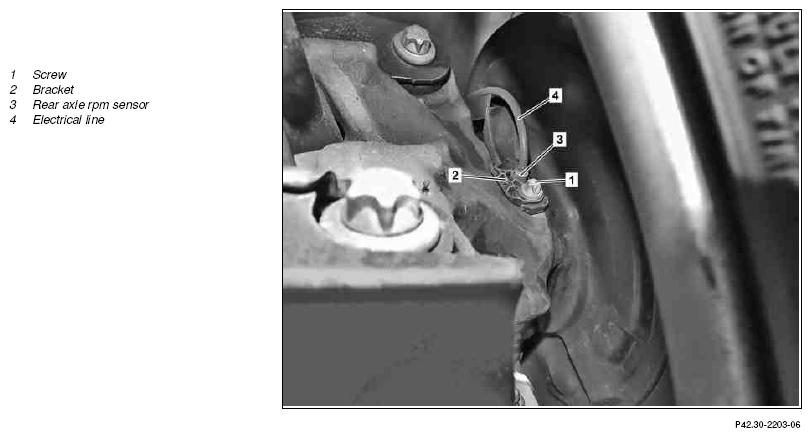

Shown on left side of vehicle
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| Remove/install | |||
| 1 | Switch on ignition and store transmitter key outside of transmission range (min. 2 m) | ||
| 2 | Detach corresponding complete wheel | ||
| AP40.10-P-4050AK | |||
| 3 | Release fender liner in left rear or right rear fender until rpm sensor electrical connector is accessible | AR88.10-P-1400NKB | |
| 4 | Remove bolt (1) | After the bolt (1) has been unscrewed, the rear axle shaft must not be turned. ↓ Otherwise the sensor rotor can be damaged by the rear axle rpm sensor (3). |
*BA42.30-P-1001-02F |
| 5 | Unclip bracket (2) and remove | ||
| 6 | Pull rear axle rpm sensor (3) out of rear axle | ||
| 7 | Unclip electrical line (4) from bracket | ||
| 8 | Disconnect rpm sensor electrical connector | ||
| 9 | Install in the reverse order |
REAR AXLE RPM SENSOR
| Number | Designation | Model 117 | Model 156 | |
|---|---|---|---|---|
| BA42.30-P-1001-02F | Bolt, rpm sensor to rear axle shaft flange | Nm | 8 | 8 |
REAR AXLE RPM SENSOR
| Number | Designation | Model 176, 246 | Model 242 | |
|---|---|---|---|---|
| BA42.30-P-1001-02F | Bolt, rpm sensor to rear axle shaft flange | Nm | 8 | 8 |
