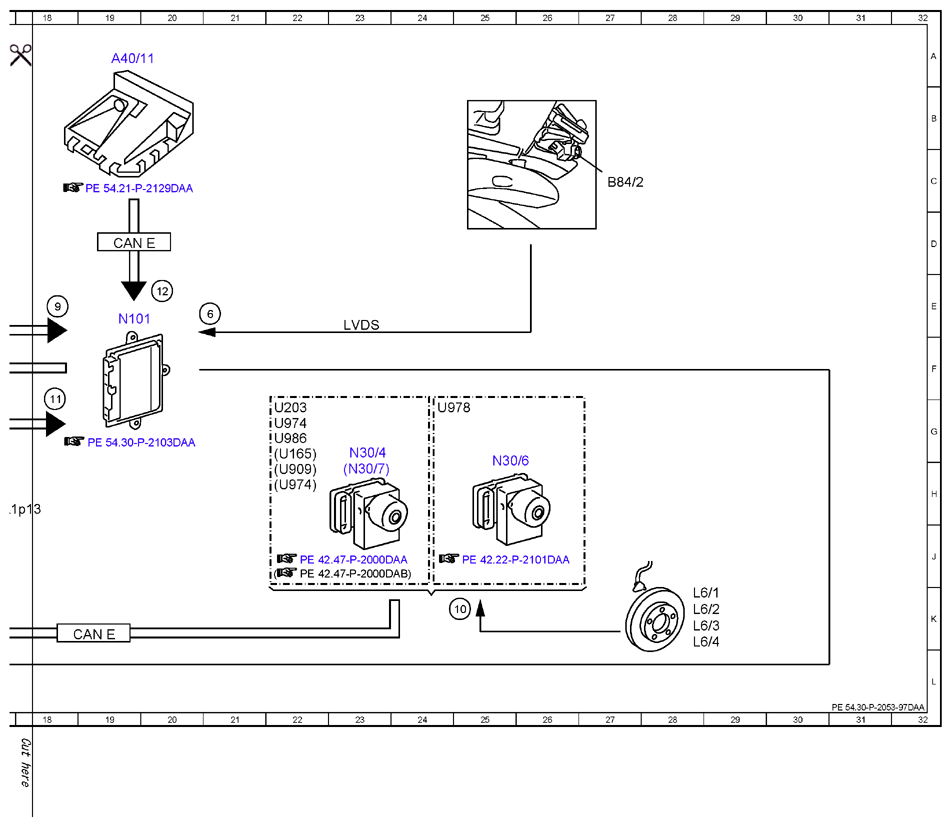

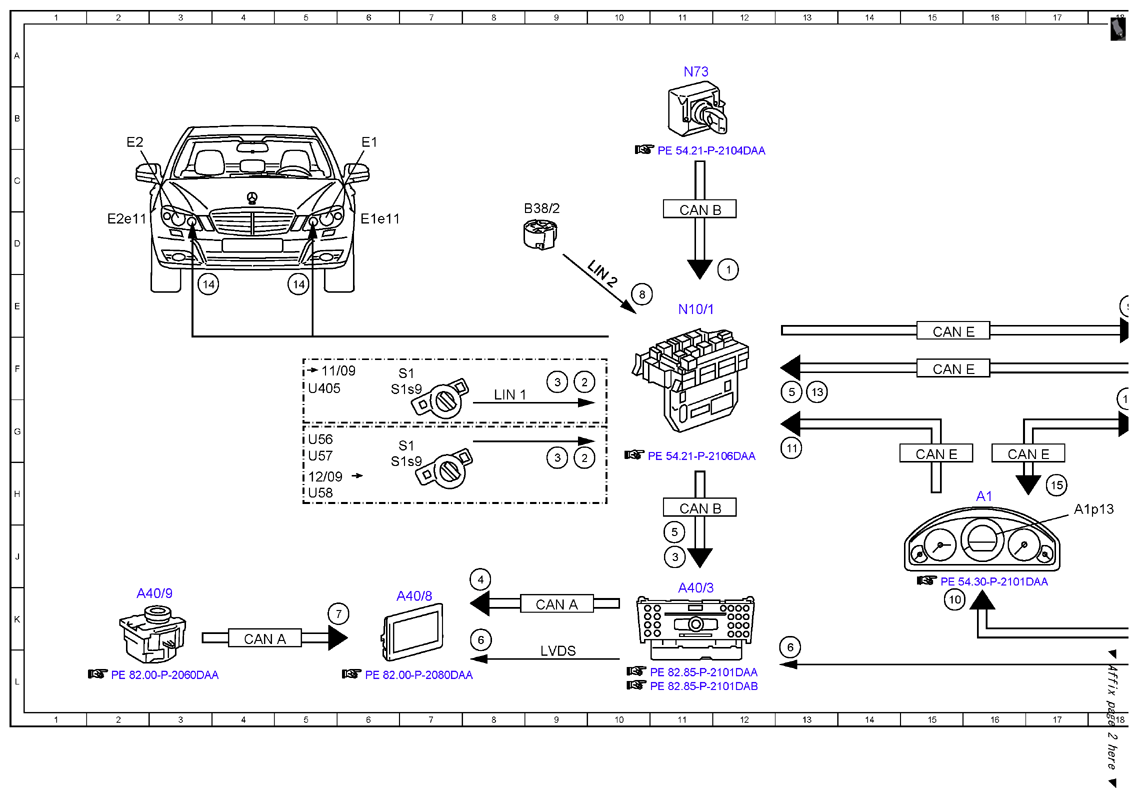

Electrical function schematic, Night View Assist - PE54.30-P-2053-97DAA
MODEL, 212.0 /2 28.2.13 with CODE (610) Night vision assist
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12D |
| 10 | Wheel speed, signal | 15K |
| 10 | Wheel speed, signal | 25K |
| 11 | Vehicle speed, signal | 13G |
| 11 | Vehicle speed, signal | 18G |
| 12 | Light source detection status | 20E |
| 13 | Infrared light request | 13F |
| 14 | Infrared light, actuation | 5E |
| 14 | Infrared light, actuation | 3E |
| 15 | Instrument cluster message, request | 17H |
| 2 | Exterior lights switch, status | 9F |
| 2 | Exterior lights switch, status | 9G |
| 3 | Night View Assist button status | 9F |
| 3 | Night View Assist button status | 9G |
| 3 | Night View Assist button status | 11J |
| 4 | Switch-on request, signal | 8J |
| 5 | Night View Assist status | 13F |
| 5 | Night View Assist status | 11J |
| 6 | Night View Assist camera image data, signal | 21E |
| 6 | Night View Assist camera image data, signal | 8K |
| 6 | Night View Assist camera image data, signal | 13L |
| 7 | Display, actuation | 6K |
| 8 | Rain/light sensor, status | 10E |
| 9 | Infrared light, status | 18E |
| A1 | Instrument cluster | 16H |
| A1p13 | Multifunction display | 17H |
| A40/11 | Multifunction camera | 19A |
| A40/3 | COMAND control unit | 11K |
| A40/8 | Audio/COMAND display | 7K |
| A40/9 | Audio/COMAND control panel | 2K |
| B38/2 | Rain/light sensor | 9D |
| B84/2 | Night View Assist camera | 27C |
| CAN A | Telematics CAN | 4K |
| CAN A | Telematics CAN | 9K |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 11D |
| CAN E | Chassis CAN | 15F |
| CAN E | Chassis CAN | 15E |
| CAN E | Chassis CAN | 15G |
| CAN E | Chassis CAN | 16G |
| CAN E | Chassis CAN | 19K |
| CAN E | Chassis CAN | 19D |
| E1 | Left front lamp unit | 6B |
| E1e11 | Left infrared lamp | 6D |
| E2 | Right front lamp unit | 2B |
| E2e11 | Right infrared lamp | 2D |
| L6/1 | Left front axle rpm sensor | 28K |
| L6/2 | Right front axle rpm sensor | 28K |
| L6/3 | Left rear axle rpm sensor | 28K |
| L6/4 | Right rear axle rpm sensor | 28K |
| LIN 1 | Instrument panel LIN | 8F |
| LIN 2 | Wiper/inside rearview mirror LIN | 10E |
| LVDS | Low voltage differential signal | 23E |
| LVDS | Low voltage differential signal | 9L |
| N10/1 | Front SAM control unit with fuse and relay module | 11E |
| N101 | Night vision assist control unit | 19E |
| N30/4 | Electronic Stability Program control unit | 23G |
| N30/6 | Regenerative braking system control unit | 25H |
| N30/7 | Premium Electronic Stability Program control unit | 23H |
| N73 | Electronic ignition switch control unit | 11A |
| S1 | Exterior lights switch | 6G |
| S1 | Exterior lights switch | 6F |
| S1s9 | Night View Assist button | 6H |
| S1s9 | Night View Assist button | 6F |
| U165 | Valid for AMG | 22G |
| U203 | Valid without DISTRONIC PLUS | 22G |
| U405 | Valid for model 212.0 except 212.077 | 5F |
| U56 | Valid for model 212.077 | 5G |
| U57 | Valid for model 212.2 | 5G |
| U58 | Valid for model 212.0/1 | 5H |
| U909 | Valid for DISTRONIC PLUS | 22H |
| U974 | Not valid for full hybrid drive | 22G |
| U974 | Not valid for full hybrid drive | 22H |
| U978 | Valid for full hybrid drive | 24G |
| U986 | Not valid for AMG | 22G |
