| 1 |
Vehicle data, request |
23B |
| 1 |
Vehicle data, request |
23C |
| 2 |
Vehicle data, signal |
22C |
| 2 |
Vehicle data, signal |
27B |
| 2 |
Vehicle data, signal |
24D |
| 2 |
Vehicle data, signal |
20F |
| 2 |
Vehicle data, signal |
22H |
| 2 |
Vehicle data, signal |
20G |
| 3 |
Data from service center, signal |
13E |
| 3 |
Data from service center, signal |
22E |
| 3 |
Data from service center, signal |
23B |
| 3 |
Data from service center, signal |
25G |
| 3 |
Data from service center, signal |
23D |
| 3 |
Data from service center, signal |
28E |
| 4 |
Instrument cluster, message |
22J |
| 5 |
Operation, signal |
11H |
| 6 |
Internet, signal |
16B |
| 6 |
Internet, signal |
27B |
| 6 |
Internet, signal |
24D |
| 6 |
Internet, signal |
23C |
| 6 |
Internet, signal |
24B |
| 6 |
Internet, signal |
14D |
| 6 |
Internet, signal |
19C |
| 6 |
Internet, signal |
10C |
| 7 |
Low voltage differential signal video signal data transfer, signal |
3H |
| 8 |
Audio/COMAND display, actuation |
4F |
| 9 |
Circuit 15, status |
14E |
| 9 |
Circuit 15, status |
23E |

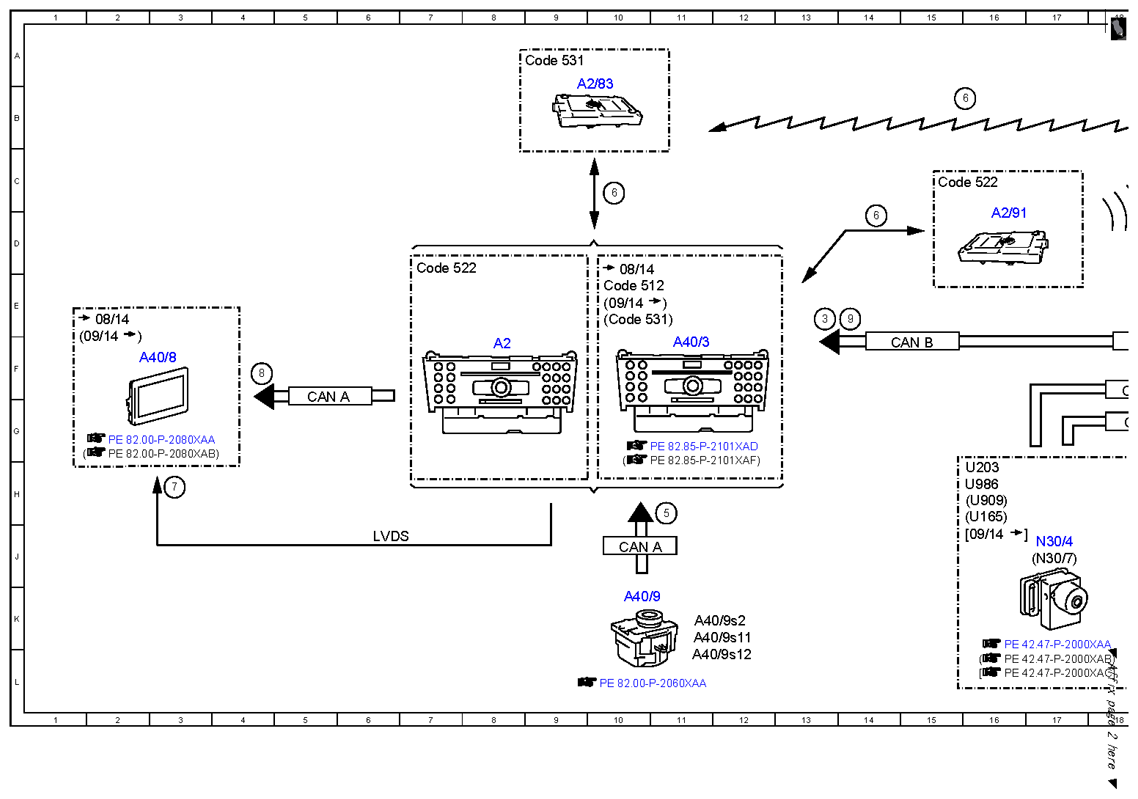

| A1 |
Instrument cluster |
21K |
| A2 |
Radio |
8F |
| A2/52 |
Emergency call system antenna |
25C |
| A2/83 |
WLAN antenna |
9B |
| A2/91 |
Bluetooth antenna |
16D |
| A28/11 |
Multifunction antenna |
28C |
| A40/3 |
COMAND control unit |
11F |
| A40/8 |
Audio/COMAND display |
2F |
| A40/9 |
Audio/COMAND control panel |
10K |
| A40/9s11 |
Audio/COMAND controller |
11K |
| A40/9s12 |
"Delete" button |
11L |
| A40/9s2 |
"Back" button |
11K |
| CAN A |
Telematics CAN |
5G |
| CAN A |
Telematics CAN |
10J |
| CAN B |
Interior CAN |
18F |
| CAN B |
Interior CAN |
24F |
| CAN B |
Interior CAN |
21H |
| CAN B |
Interior CAN |
15F |
| CAN B |
Interior CAN |
24F |
| CAN D |
Diagnostic CAN |
21D |
| CAN E |
Chassis CAN |
18F |
| CAN E1 |
Chassis CAN 1 |
18G |
| Code 512 |
COMAND APS with DVD changer |
10E |
| Code 522 |
Audio 20 radio |
15C |
| Code 522 |
Audio 20 radio |
7D |
| Code 531 |
COMAND APS |
8A |
| Code 531 |
COMAND APS |
10E |
| LVDS |
Low voltage differential signal |
6J |

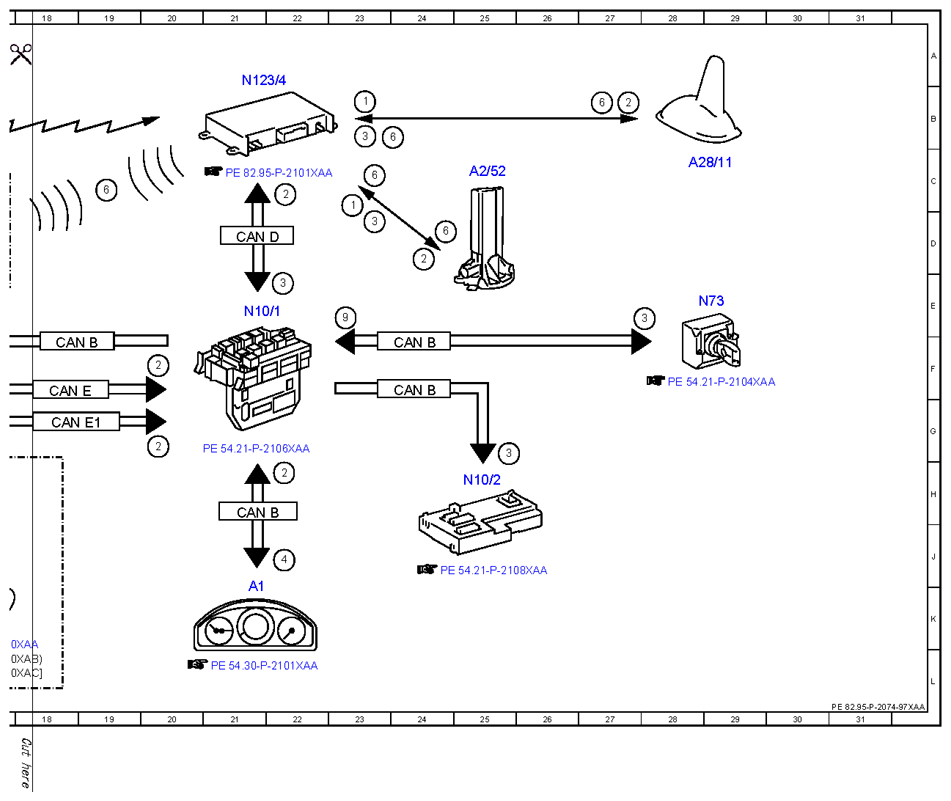

| N10/1 |
Front SAM control unit with fuse and relay module |
21E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
25H |
| N123/4 |
Emergency call system control unit |
21A |
| N30/4 |
Electronic Stability Program control unit |
17J |
| N30/7 |
Premium Electronic Stability Program control unit |
17J |
| N73 |
Electronic ignition switch control unit |
29E |
| U165 |
Valid for AMG |
16H |
| U203 |
Valid without DISTRONIC PLUS |
16H |
| U909 |
Valid for DISTRONIC PLUS |
16H |
| U986 |
Not valid for AMG |
16H |
