Electrical function diagram for status display of emergency call system, function - PE82.95-P-2061-97XAA

Code: Designation: Position:
1 Circuit 15R, status 12J
1 Circuit 15R, status 14F
2 Status indication, signal 10F
2 Status indication, signal 10D
3 Check signal, signal 15J
3 Check signal, signal 18H
3 Check signal, signal 14F
3 Check signal, signal 10E
3 Check signal, signal 10D
3 Check signal, signal 14C
3 Check signal, signal 17F
3 Check signal, signal 20D
3 Check signal, signal 22C
3 Check signal, signal 12D
3 Check signal, signal 12E
3 Check signal, signal 14D
3 Check signal, signal 13H
3 Check signal, signal 15D
3 Check signal, signal 15E
3 Check signal, signal 22C
3 Check signal, signal 19J
4 Audio/COMAND display, message 7H
4 Audio/COMAND display, message 13H
4 Audio/COMAND display, message 7C
5 Instrument cluster, message 5K
5 Instrument cluster, message 13G
A1 Instrument cluster 3K
A2/5 Global positioning system antenna splitter 21E
A2/52 Emergency call system antenna 13C
A28/11 Multifunction antenna 21B
A40/3 COMAND control unit 6E
A40/8 Audio/COMAND display 6B
CAN B Interior CAN 8K
CAN B Interior CAN 8K
CAN B Interior CAN 8J
CAN D Diagnostic CAN 14G
CAN E Chassis CAN 17K
CAN E Chassis CAN 17J
Code 512 COMAND APS with DVD changer 20D
Code 527 COMAND APS (with navigation) 20D
LVDS Low voltage differential signal 7D
N10/1 Front SAM control unit with fuse and relay module 14H
N123/4 Emergency call system control unit 14D
N2/10 Supplemental restraint system control unit 17F
N30/4 Electronic Stability Program control unit 22H
N30/7 Premium Electronic Stability Program control unit 22J
N73 Electronic ignition switch control unit 3G
S93/3 Emergency call system button 10F
S93/6s1 MB-Info button 10C
S93/6s2 Breakdown assistance button 10C
U165 Valid for AMG 20H
U203 Valid without DISTRONIC PLUS 20H
U909 Valid for DISTRONIC PLUS 20H
U986 Not valid for AMG 20H

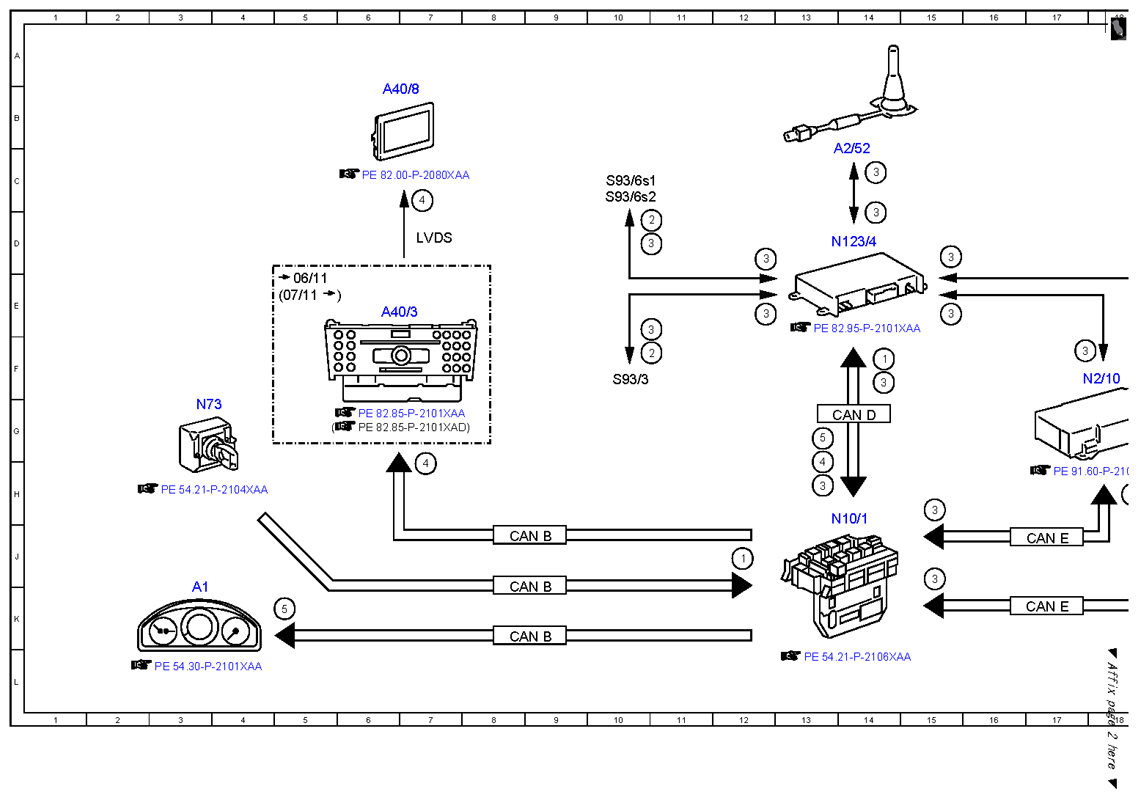

Fig 1: Status Display Of Emergency Call System Electrical Function Diagram (1 Of 2)
G10084117Courtesy of MERCEDES-BENZ USA

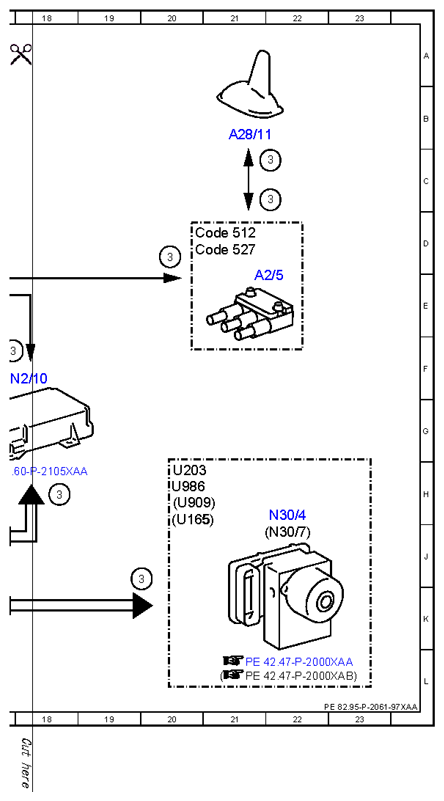

Fig 2: Status Display Of Emergency Call System Electrical Function Diagram (2 Of 2)
G10084118Courtesy of MERCEDES-BENZ USA
