Electrical function diagram for navigation mode (COMAND), function - PE82.85-P-2063-97XAB

Code: Designation: Position:
1 Multifunction steering wheel button group, signal 6K
1 Multifunction steering wheel button group, signal 12J
1 Multifunction steering wheel button group, signal 13H
1 Multifunction steering wheel button group, signal 3K
10 Wheel rotation direction, signal 6E
10 Wheel rotation direction, signal 11E
11 Switch-on request, signal 14C
12 Audio/COMAND display, signal 15C
13 RTTD signal 21K
13 RTTD signal 16H
14 Traffic data, signal 21G
14 Traffic data, signal 17F
15 DAB band III, signal 16D
15 DAB band III, signal 23C
15 DAB band III, signal 23B
15 DAB band III, signal 27C
16 Position data, signal 19F
16 Position data, signal 23F
2 Audio/COMAND controller, request 12F
3 Sound system amplifier, actuation 27E
4 Voice input, signal 15H
5 GPS, signal 17G
5 GPS, signal 21H
6 Wheel speed, signal 6E
6 Wheel speed, signal 12E
7 VICS, signal 17E
7 VICS, signal 16D
7 VICS, signal 18A
8 Steering wheel angle sensor, signal 8G
8 Steering wheel angle sensor, signal 9K
8 Steering wheel angle sensor, signal 12E
9 FM antenna, signal 12E
9 FM antenna, signal 13D
9 FM antenna, signal 12D
A1 Instrument cluster 13J
A2/18 FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier 11B
A2/19 FM 2 and DAB antenna amplifier 10D
A2/19 FM 2 and DAB antenna amplifier 29C
A2/19 FM 2 and DAB antenna amplifier 29A
A2/37 VICS control unit 20D
A2/5 Global positioning system antenna splitter 20H
A2/52 Emergency call system antenna 24G
A2/71 Rear window antenna amplifier 1 8A
A2/89 TV antenna splitter 26C
A2/94 ETC/DSRC antenna 19A
A28/11 Multifunction antenna 23K
A40/3 COMAND control unit 14E
A40/8 Audio/COMAND display 14A
A40/9 Audio/COMAND control panel 11H
A50/6 Dedicated Short-Range Communications control unit 17A
A67b1 Hands-free system microphone 15J
CAN A Telematics CAN 14D
CAN A Telematics CAN 11G
CAN B Interior CAN 13J
CAN B Interior CAN 10F
CAN E Chassis CAN 8H
CAN E Chassis CAN 10K
CAN E Chassis CAN 5F
Code 348 Emergency call/assistance system 18H
Code 359 TELEAID emergency call system 18H
Code 810 Sound system 28D
Code 811 Extended sound system 28E
Code 865 TV tuner (digital) 24B
LIN E1 Steering LIN 5K
LVDS Low voltage differential signal 15D
MOST Media Oriented System Transport 19F
MOST Media Oriented System Transport 16J
MOST Media Oriented System Transport 19B
N10/1 Front SAM control unit with fuse and relay module 8E
N112/2 Telematics services communication module 20F
N135 Steering wheel electronics 3K
N30/4 Electronic Stability Program control unit 3E
N30/7 Premium Electronic Stability Program control unit 3E
N40/3 Sound system amplifier control unit 29E
N49 Steering angle sensor 10L
N80 Steering column module control unit 8J
N87/3 Digital Audio Broadcasting control unit 21B
N87/5 Satellite digital audio radio (SDAR) control unit 19K
S110 Left multifunction steering wheel button group 3H
S111 Right multifunction steering wheel button group 4H
U136 Valid for Vehicle Information and Communication System (VICS) 18D
U165 Valid for AMG 1E
U203 Valid without DISTRONIC PLUS 1D
U52 Valid for Japan 13E
U54 Valid for all except Japan 13E
U57 Valid for model 218.9 7A
U57 Valid for model 218.9 24B
U57 Valid for model 218.9 28C
U58 Valid for model 218.3 10A
U58 Valid for model 218.3 28A
U816 Valid for satellite digital audio radio (SDAR) 18K
U909 Valid for DISTRONIC PLUS 1D
U986 Not valid for AMG 1D

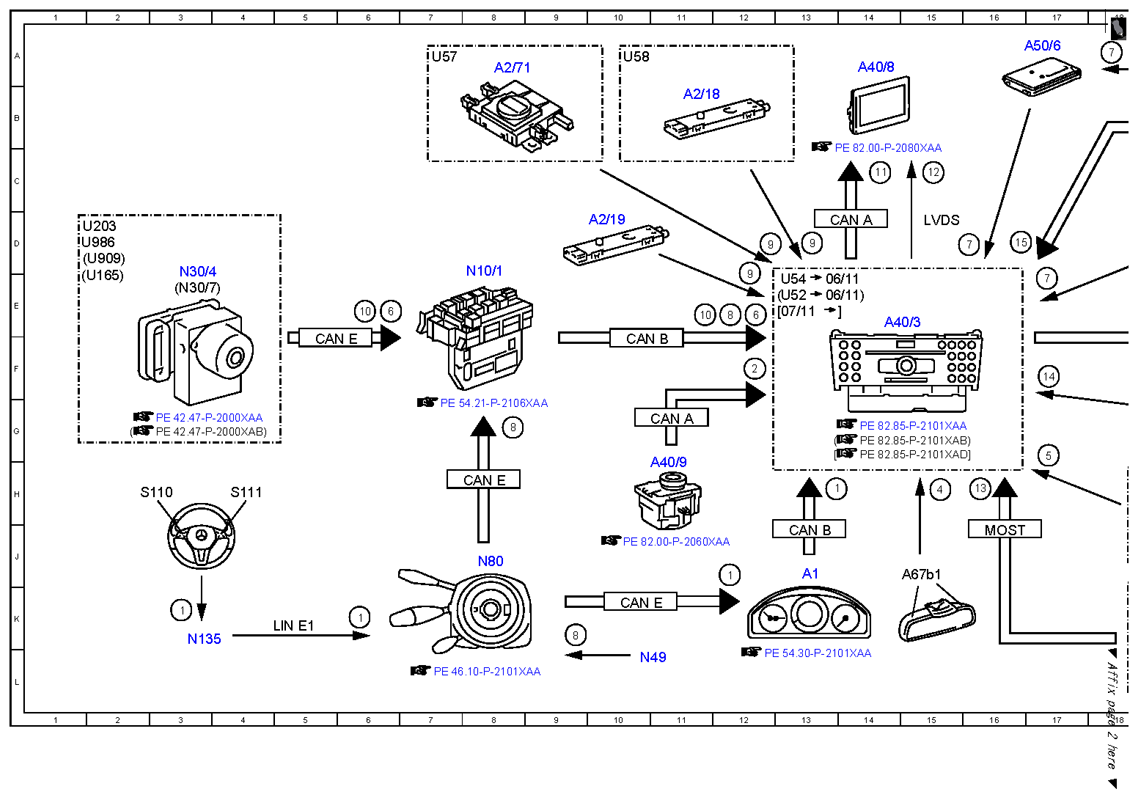

Fig 1: Navigation Mode Electrical Function Diagram (1 Of 2)
G10084074Courtesy of MERCEDES-BENZ USA

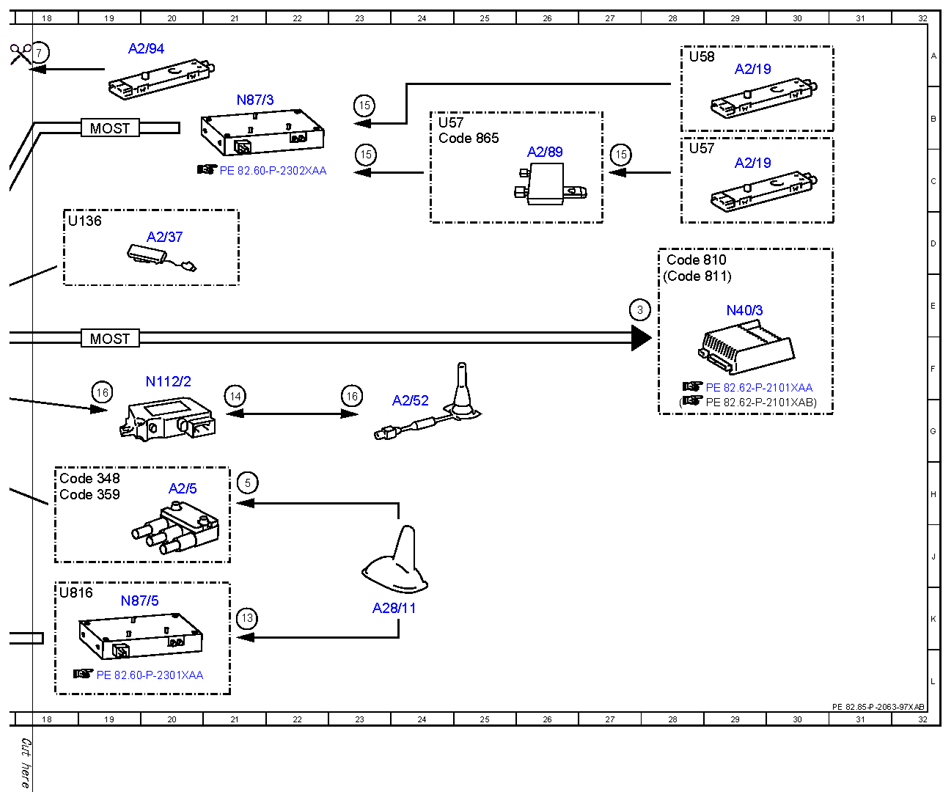

Fig 2: Navigation Mode Electrical Function Diagram (2 Of 2)
G10084075Courtesy of MERCEDES-BENZ USA
