| 1 |
Multifunction steering wheel button group, signal |
5K |
| 1 |
Multifunction steering wheel button group, signal |
11J |
| 1 |
Multifunction steering wheel button group, signal |
13H |
| 1 |
Multifunction steering wheel button group, signal |
2K |
| 10 |
Wheel rotation direction, signal |
5E |
| 10 |
Wheel rotation direction, signal |
11E |
| 11 |
Switch-on request, signal |
13C |
| 12 |
Audio/COMAND display, signal |
14C |
| 13 |
RTTD signal |
20K |
| 13 |
RTTD signal |
15H |
| 2 |
Audio/COMAND controller, request |
11F |
| 3 |
Sound system amplifier, actuation |
20E |
| 4 |
Voice input, signal |
15D |
| 5 |
GPS, signal |
15F |
| 5 |
GPS, signal |
20G |
| 6 |
Wheel speed, signal |
6E |
| 6 |
Wheel speed, signal |
11E |
| 7 |
VICS, signal |
15D |
| 8 |
Steering wheel angle sensor, signal |
8G |
| 8 |
Steering wheel angle sensor, signal |
9K |
| 8 |
Steering wheel angle sensor, signal |
11E |
| 9 |
FM antenna, signal |
11D |
| 9 |
FM antenna, signal |
12D |
| A1 |
Instrument cluster |
12J |
| A2/18 |
FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier |
10B |
| A2/19 |
FM 2 and DAB antenna amplifier |
9D |
| A2/37 |
VICS control unit |
18D |
| A2/5 |
Global positioning system antenna splitter |
19G |
| A2/71 |
Rear window antenna amplifier 1 |
7A |
| A28/11 |
Multifunction antenna |
22K |

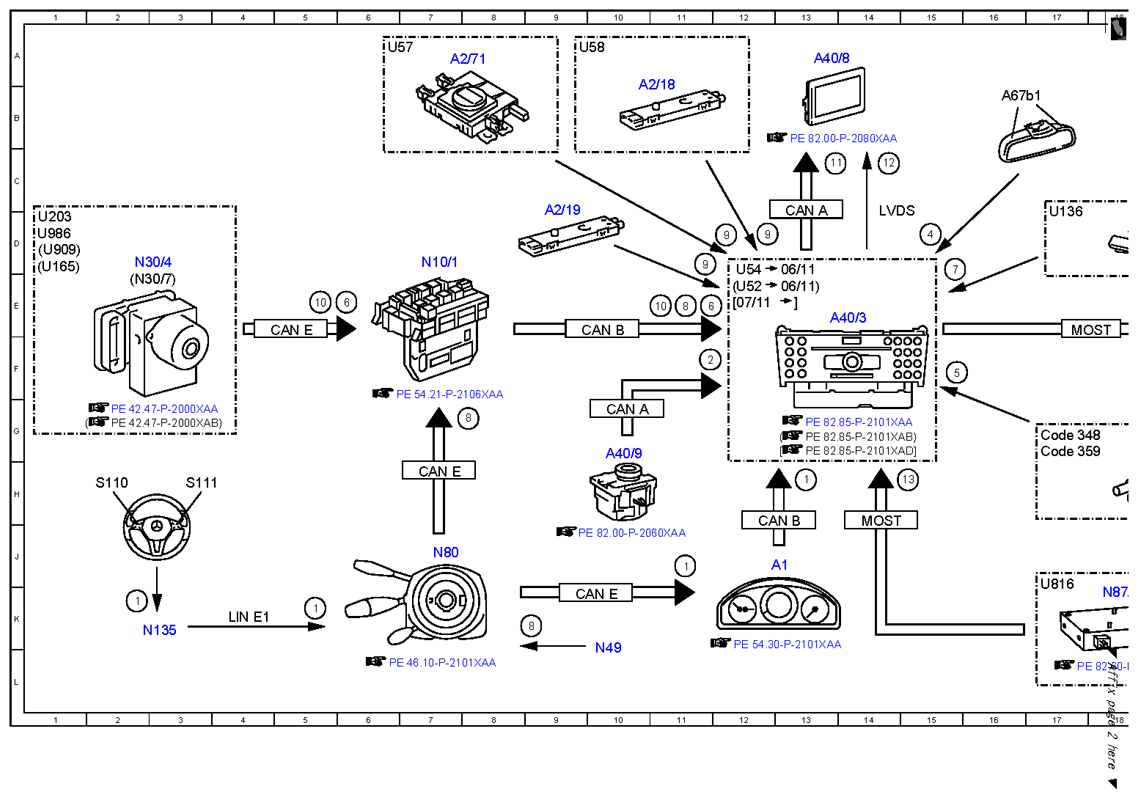

| A40/3 |
COMAND control unit |
13E |
| A40/8 |
Audio/COMAND display |
13A |
| A40/9 |
Audio/COMAND control panel |
10G |
| A67b1 |
Hands-free system microphone |
16B |
| CAN A |
Telematics CAN |
13D |
| CAN A |
Telematics CAN |
10G |
| CAN B |
Interior CAN |
12J |
| CAN B |
Interior CAN |
10E |
| CAN E |
Chassis CAN |
7H |
| CAN E |
Chassis CAN |
10K |
| CAN E |
Chassis CAN |
5E |
| Code 348 |
Emergency call/assistance system |
17G |
| Code 359 |
TELEAID emergency call system |
17G |
| Code 810 |
Sound system |
21D |
| Code 811 |
Extended sound system |
21D |
| LIN E1 |
Steering LIN |
4K |
| LVDS |
Low voltage differential signal |
14D |
| MOST |
Media Oriented System Transport |
17E |
| MOST |
Media Oriented System Transport |
14J |
| N10/1 |
Front SAM control unit with fuse and relay module |
7D |
| N135 |
Steering wheel electronics |
2K |
| N30/4 |
Electronic Stability Program control unit |
2D |
| N30/7 |
Premium Electronic Stability Program control unit |
2E |

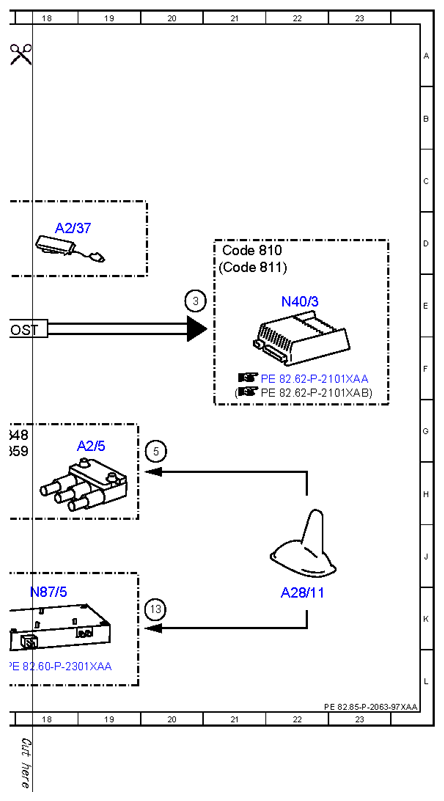

| N40/3 |
Sound system amplifier control unit |
22E |
| N49 |
Steering angle sensor |
10L |
| N80 |
Steering column module control unit |
7J |
| N87/5 |
Satellite digital audio radio (SDAR) control unit |
18K |
| S110 |
Left multifunction steering wheel button group |
2H |
| S111 |
Right multifunction steering wheel button group |
3H |
| U136 |
Valid for Vehicle Information and Communication System (VICS) |
17D |
| U165 |
Valid for AMG |
1D |
| U203 |
Valid without DISTRONIC PLUS |
1D |
| U52 |
Valid for Japan |
12E |
| U54 |
Valid for all except Japan |
12E |
| U57 |
Valid for model 218.9 |
6A |
| U58 |
Valid for model 218.3 |
9A |
| U816 |
Valid for satellite digital audio radio (SDAR) |
17K |
| U909 |
Valid for DISTRONIC PLUS |
1D |
| U986 |
Not valid for AMG |
1D |
