| 1 |
Multifunction steering wheel button group, signal |
2J |
| 1 |
Multifunction steering wheel button group, signal |
11H |
| 1 |
Multifunction steering wheel button group, signal |
2F |
| 1 |
Multifunction steering wheel button group, signal |
9K |
| 1 |
Multifunction steering wheel button group, signal |
6J |
| 10 |
Operation, signal |
21E |
| 2 |
Wake-up, signal |
28K |
| 2 |
Wake-up, signal |
25F |
| 3 |
Transfer of video data (Y/C line) signal |
13H |
| 4 |
Audio/COMAND controller, request |
11D |
| 5 |
Audio/COMAND display, signal |
14C |
| 6 |
Audio, signal |
16H |
| 6 |
Audio, signal |
30K |
| 6 |
Audio, signal |
22F |
| 7 |
Sound system amplifier, actuation |
27F |
| 8 |
Voice input, signal |
18D |
| 9 |
Operation, signal |
30L |
| 9 |
Operation, signal |
28H |

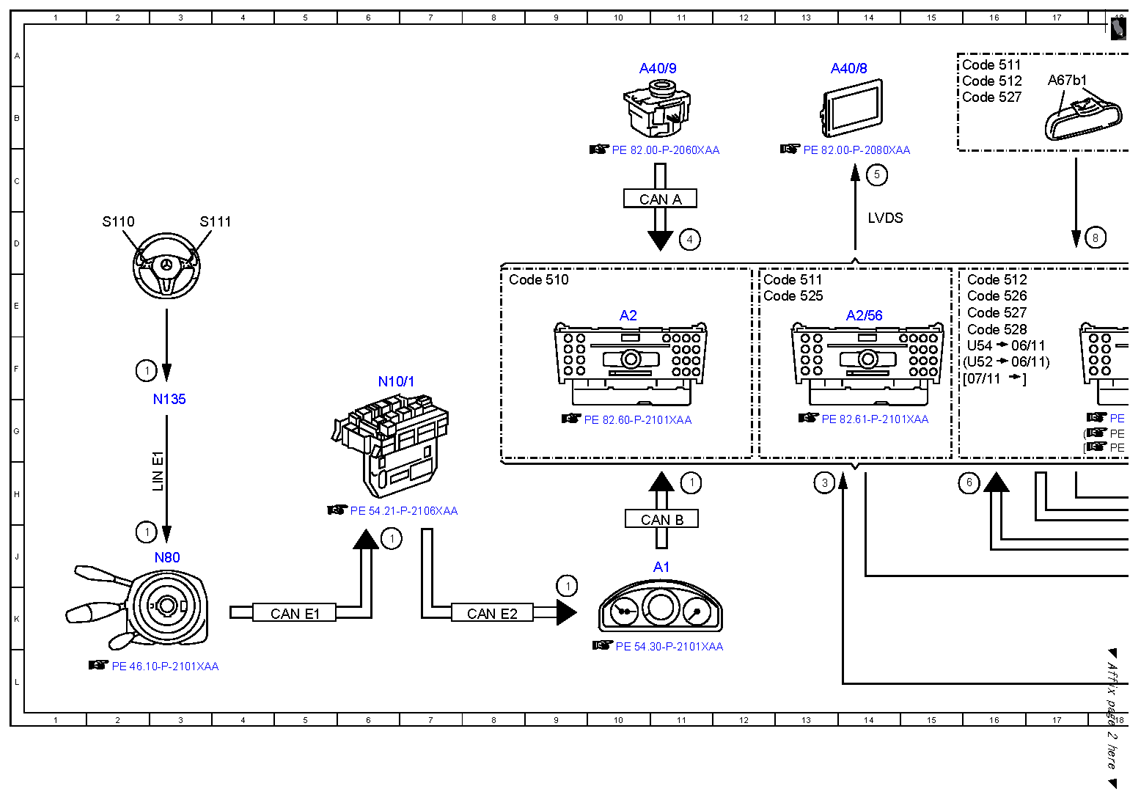

| A1 |
Instrument cluster |
11J |
| A2 |
Radio |
10E |
| A2/56 |
Radio with auto pilot system |
14E |
| A40/3 |
COMAND control unit |
18E |
| A40/8 |
Audio/COMAND display |
13A |
| A40/9 |
Audio/COMAND control panel |
10A |
| A67b1 |
Hands-free system microphone |
17A |
| A8/7 |
Remote control |
23E |
| CAN A |
Telematics CAN |
11C |
| CAN B |
Interior CAN |
11J |
| CAN E1 |
Chassis CAN 1 |
5K |
| CAN E2 |
Chassis CAN 2 |
8K |
| Code 510 |
Audio 20 with CD changer |
8E |
| Code 511 |
Audio 50 APS incl. DVD changer |
15A |
| Code 511 |
Audio 50 APS incl. DVD changer |
12E |
| Code 512 |
COMAND APS with DVD changer |
15A |
| Code 512 |
COMAND APS with DVD changer |
16E |
| Code 525 |
Audio 50 APS radio (CD) |
12E |
| Code 526 |
COMAND with single DVD drive (without navigation) |
16E |
| Code 527 |
COMAND APS (with navigation) |
15B |
| Code 527 |
COMAND APS (with navigation) |
16E |
| Code 528 |
COMAND with DVD changer |
16E |
| Code 810 |
Sound system |
25C |
| Code 811 |
Extended sound system |
25C |
| Code 867 |
SPLITVIEW |
20E |
| H8/3 |
Radio frequency headphones |
23F |
| LIN E1 |
Steering LIN |
3H |
| LVDS |
Low voltage differential signal |
14D |
| MOST |
Media Oriented System Transport |
19J |
| MOST |
Media Oriented System Transport |
26G |

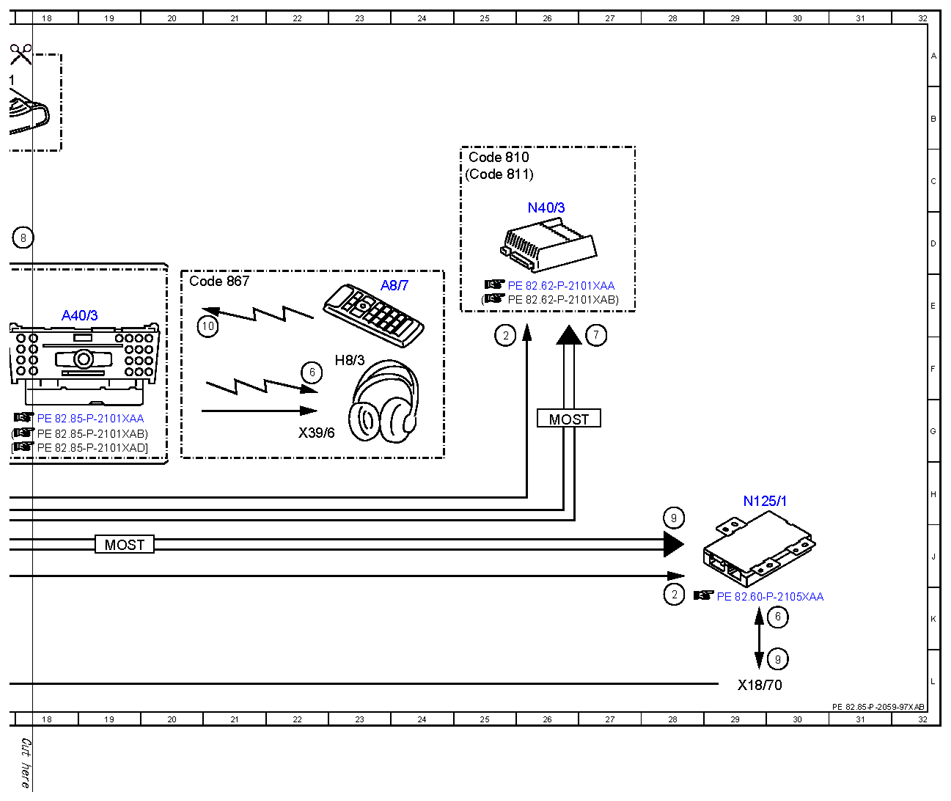

| N10/1 |
Front SAM control unit with fuse and relay module |
6F |
| N125/1 |
Media interface control unit |
29H |
| N135 |
Steering wheel electronics |
3G |
| N40/3 |
Sound system amplifier control unit |
26D |
| N80 |
Steering column module control unit |
3J |
| S110 |
Left multifunction steering wheel button group |
2D |
| S111 |
Right multifunction steering wheel button group |
3D |
| U52 |
Valid for Japan |
16F |
| U54 |
Valid for all except Japan |
16F |
| X18/70 |
Media interface electrical connector |
29L |
| X39/6 |
Headphones electrical connector (cabled) |
22G |
