| 1 |
Circuit 15, status |
11H |
| 10 |
High beams, status |
12C |
| 11 |
High beam indicator lamp, actuation |
9B |
| 12 |
Daytime running lights, request |
12E |
| 13 |
Engine running, signal |
13G |
| 13 |
Engine running, signal |
16D |
| 13 |
Engine running, signal |
28D |
| 14 |
Drivetrain operational, signal |
13G |
| 14 |
Drivetrain operational, signal |
16E |
| 14 |
Drivetrain operational, signal |
28E |
| 15 |
Wheel speed, signal |
9F |
| 15 |
Wheel speed, signal |
28E |
| 16 |
Vehicle speed, signal |
16E |
| 16 |
Vehicle speed, signal |
28E |
| 16 |
Vehicle speed, signal |
16B |
| 16 |
Vehicle speed, signal |
11E |
| 16 |
Vehicle speed, signal |
28B |
| 17 |
Daytime running lights, actuation |
21E |
| 17 |
Daytime running lights, actuation |
23E |
| 18 |
Low beams, request |
9E |
| 19 |
Level sensor, signal |
9E |
| 19 |
Level sensor, signal |
29C |
| 19 |
Level sensor, signal |
4B |
| 19 |
Level sensor, signal |
28F |
| 2 |
Exterior lights switch, status |
12H |
| 20 |
Synchronization, signal |
17B |
| 21 |
Headlamp range adjustment actuator motor, actuation |
19C |
| 21 |
Headlamp range adjustment actuator motor, actuation |
25C |
| 3 |
Low beams, actuation |
17D |
| 3 |
Low beams, actuation |
27D |
| 4 |
Xenon bulb with integrated ignition module, actuation |
19C |
| 4 |
Xenon bulb with integrated ignition module, actuation |
25C |
| 5 |
Low beams indicator lamp, request |
12C |
| 6 |
Low beams indicator lamp, actuation |
9C |
| 7 |
Combination switch, status |
5K |
| 7 |
Combination switch, status |
9G |
| 8 |
High beams, actuation |
17E |
| 8 |
High beams, actuation |
27E |
| 9 |
High beam solenoid, actuation |
19C |
| 9 |
High beam solenoid, actuation |
25C |

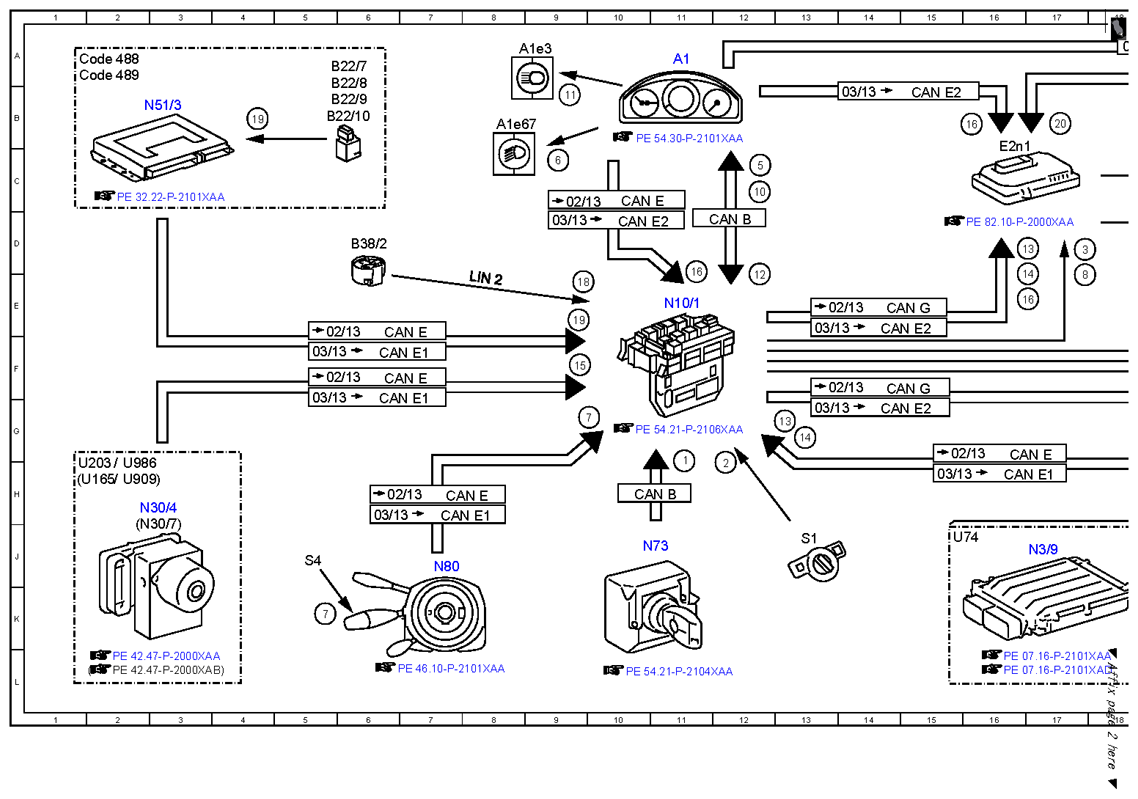

| A1 |
Instrument cluster |
11A |
| A1e3 |
High beam indicator lamp |
8A |
| A1e67 |
Low beam indicator lamp |
8B |
| B22/10 |
Right rear level sensor |
6B |
| B22/7 |
Left rear level sensor |
31C |
| B22/7 |
Left rear level sensor |
6A |
| B22/8 |
Left front level sensor |
31C |
| B22/8 |
Left front level sensor |
6B |
| B22/9 |
Right front level sensor |
6B |
| B38/2 |
Rain/light sensor |
6D |
| CAN B |
Interior CAN |
12D |
| CAN B |
Interior CAN |
10H |
| CAN E |
Chassis CAN |
6F |
| CAN E |
Chassis CAN |
6F |
| CAN E |
Chassis CAN |
16G |
| CAN E |
Chassis CAN |
7H |
| CAN E |
Chassis CAN |
10C |
| CAN E1 |
Chassis CAN 1 |
6F |
| CAN E1 |
Chassis CAN 1 |
6G |
| CAN E1 |
Chassis CAN 1 |
16H |
| CAN E1 |
Chassis CAN 1 |
7H |
| CAN E2 |
Chassis CAN 2 |
14E |
| CAN E2 |
Chassis CAN 2 |
22B |
| CAN E2 |
Chassis CAN 2 |
14G |
| CAN E2 |
Chassis CAN 2 |
22G |
| CAN E2 |
Chassis CAN 2 |
19A |
| CAN E2 |
Chassis CAN 2 |
15B |
| CAN E2 |
Chassis CAN 2 |
10D |
| CAN G |
Front end CAN |
14E |
| CAN G |
Front end CAN |
22A |
| CAN G |
Front end CAN |
14F |
| CAN G |
Front end CAN |
22F |
| Code 488 |
Steel/air suspension |
1A |
| Code 489 |
AIRMATIC (air suspension with continuously adjustable damping) |
1A |

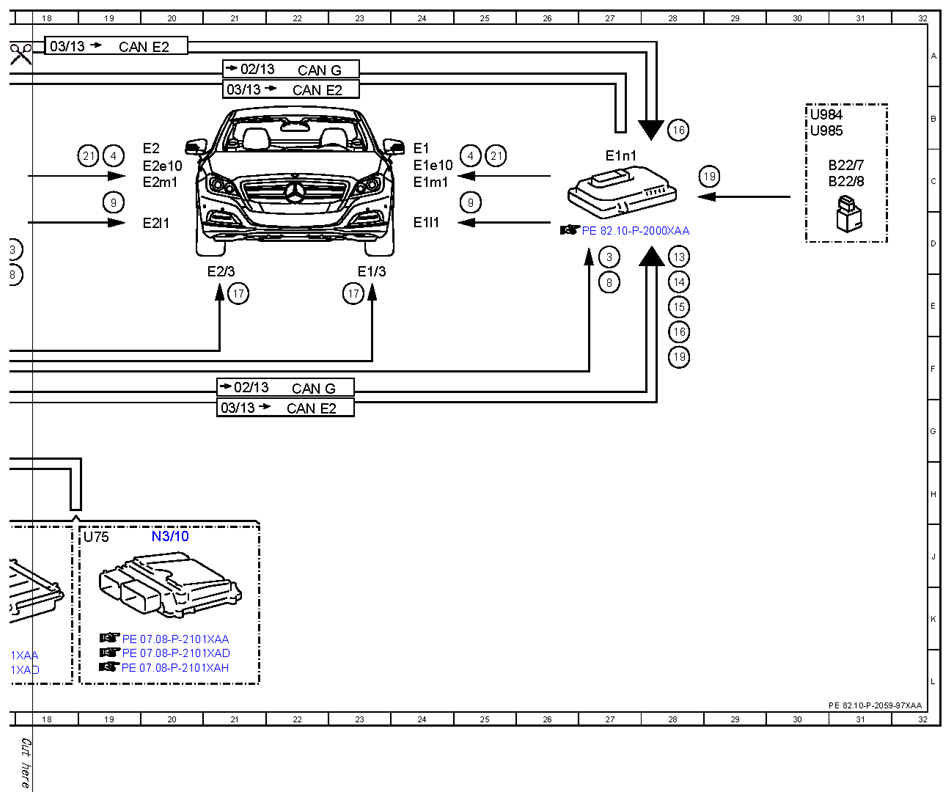

| E1 |
Left front lamp unit |
24C |
| E1/3 |
Left daytime running lamps headlamp |
23E |
| E1e10 |
Left xenon bulb with integrated ignition module |
24C |
| E1l1 |
Left high beam solenoid |
24D |
| E1m1 |
Left headlamp range adjustment actuator motor |
24C |
| E1n1 |
Left xenon lamp control unit |
27C |
| E2 |
Right front lamp unit |
20C |
| E2/3 |
Right daytime running lamps headlamp |
21E |
| E2e10 |
Right xenon bulb with integrated ignition module |
20C |
| E2l1 |
Right high beam solenoid |
20D |
| E2m1 |
Right headlamp range adjustment actuator motor |
20C |
| E2n1 |
Right xenon light control unit |
16C |
| LIN 2 |
Wiper/inside rearview mirror LIN |
8E |
| N10/1 |
Front SAM control unit with fuse and relay module |
11E |
| N3/10 |
ME-SFI [ME] control unit |
20J |
| N3/9 |
CDI control unit |
17J |
| N30/4 |
Electronic Stability Program control unit |
3H |
| N30/7 |
Premium Electronic Stability Program control unit |
2J |
| N51/3 |
AIRMATIC control unit |
3B |
| N73 |
Electronic ignition switch control unit |
10J |
| N80 |
Steering column module control unit |
7J |
| S1 |
Exterior lights switch |
13J |
| S4 |
Combination switch |
5J |
| U165 |
Valid for AMG |
1H |
| U203 |
Valid without DISTRONIC PLUS |
1H |
| U74 |
Valid for diesel engines |
15J |
| U75 |
Valid for gasoline engines |
19J |
| U909 |
Valid for DISTRONIC PLUS |
2H |
| U984 |
Not valid for steel/air suspension |
30B |
| U985 |
Not valid for AIRMATIC |
30B |
| U986 |
Not valid for AMG |
2H |
