| 1 |
PRE-SAFE® brake, status |
12D |
| 1 |
PRE-SAFE® brake, status |
12F |
| 1 |
PRE-SAFE® brake, status |
6D |
| 10 |
Wheel speed, signal |
13E |
| 10 |
Wheel speed, signal |
16G |
| 11 |
Wheel rotation direction, signal |
13E |
| 11 |
Wheel rotation direction, signal |
16G |
| 12 |
Far range radar sensor, signal |
10B |
| 13 |
Object information, data package |
13C |
| 14 |
PRE-SAFE® brake distance warning, request |
4C |
| 14 |
PRE-SAFE® brake distance warning, request |
7F |
| 14 |
PRE-SAFE® brake distance warning, request |
4C |
| 15 |
Warning tone, request |
5C |
| 15 |
Warning tone, request |
8F |
| 15 |
Warning tone, request |
14F |
| 16 |
Service brake braking torque, request |
19G |
| 16 |
Service brake braking torque, request |
19G |
| 17 |
Traction system hydraulic unit, actuation |
22H |
| 18 |
Front axle brake pressure sensor, signal |
22H |
| 19 |
Braking torque, signal |
14E |
| 19 |
Braking torque, signal |
17G |
| 2 |
Engine running, signal |
13D |
| 2 |
Engine running, signal |
12H |
| 3 |
Drivetrain operational, signal |
13D |
| 3 |
Drivetrain operational, signal |
12H |
| 4 |
Close range radar sensors, signal |
12C |
| 4 |
Close range radar sensors, signal |
9A |
| 5 |
Radar sensor system operational, status |
10C |
| 6 |
Stereo multifunction camera, status |
12C |
| 7 |
Gear range, status |
3H |
| 7 |
Gear range, status |
14D |
| 7 |
Gear range, status |
12H |
| 8 |
ESP®, status |
14D |
| 8 |
ESP®, status |
15G |
| 9 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
12E |
| 9 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
19H |
| 9 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
16G |

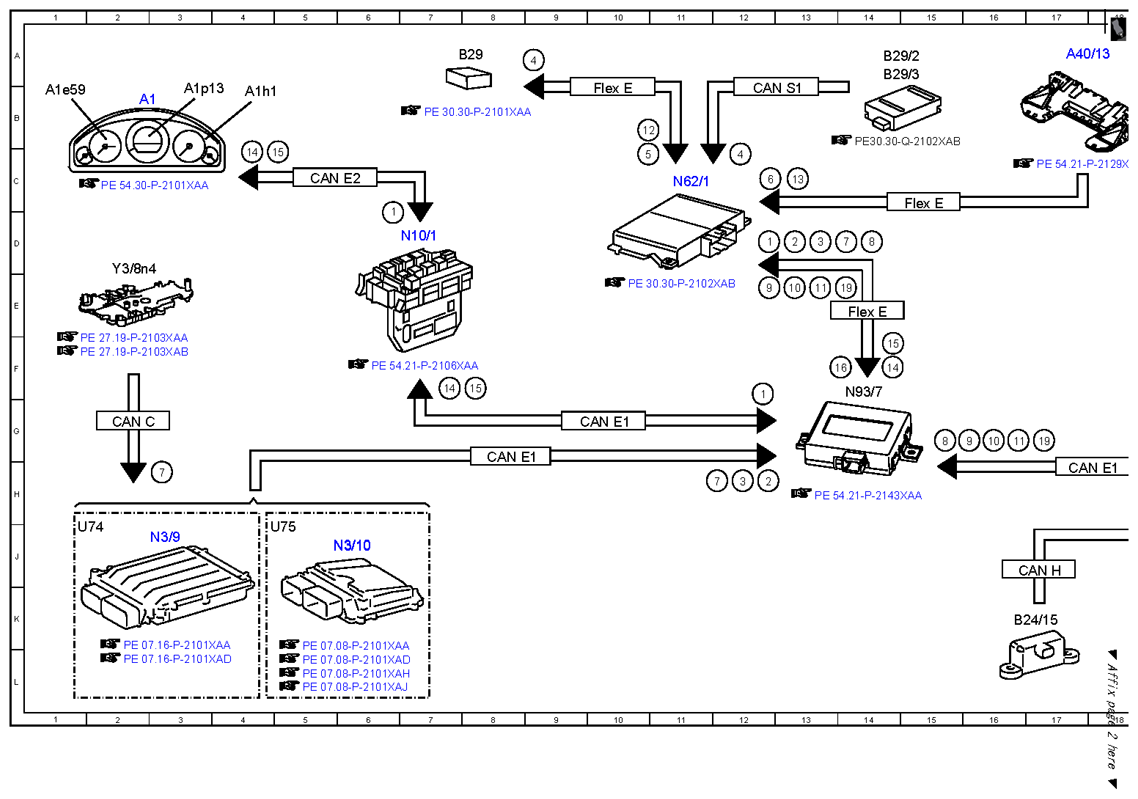

| A1 |
Instrument cluster |
2B |
| A1e59 |
DISTRONIC warning lamp |
1B |
| A1h1 |
Warning buzzer |
4B |
| A1p13 |
Multifunction display |
3B |
| A40/13 |
Stereo multifunction camera |
17A |
| A7/3 |
Traction system hydraulic unit |
23H |
| A7/3b1 |
Front axle brake pressure sensor |
23J |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
16K |
| B29 |
Front long-range radar sensor |
8A |
| B29/2 |
DISTRONIC sensor (DTR)/left front bumper |
14A |
| B29/3 |
DISTRONIC sensor (DTR)/right front bumper |
14A |
| CAN C |
Drive train CAN |
2G |
| CAN E1 |
Chassis CAN 1 |
8H |
| CAN E1 |
Chassis CAN 1 |
17H |
| CAN E1 |
Chassis CAN 1 |
10G |
| CAN E2 |
Chassis CAN 2 |
5C |
| CAN H |
Vehicle dynamics CAN |
17J |
| CAN S1 |
Radar CAN 1 |
12B |
| Flex E |
Chassis FlexRay |
14E |
| Flex E |
Chassis FlexRay |
10B |
| Flex E |
Chassis FlexRay |
15C |
| N10/1 |
Front SAM control unit with fuse and relay module |
7D |
| N3/10 |
ME-SFI [ME] control unit |
5J |
| N3/9 |
CDI control unit |
3J |

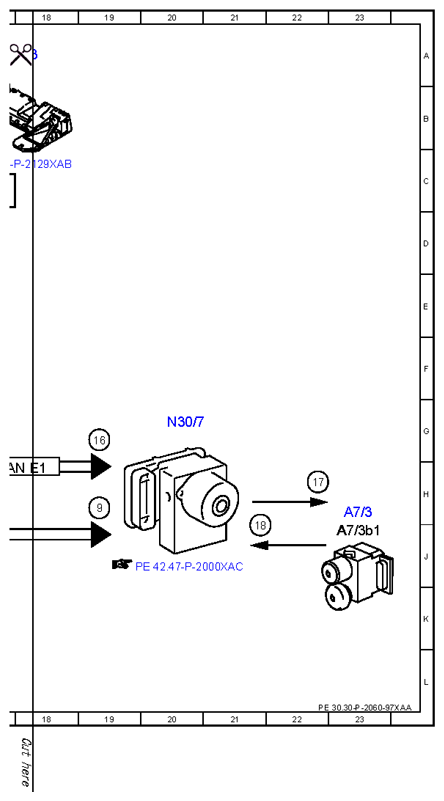

| N30/7 |
Premium Electronic Stability Program control unit |
20G |
| N62/1 |
Radar sensors control unit |
11C |
| U74 |
Valid for diesel engines |
1J |
| U75 |
Valid for gasoline engines |
4J |
| Y3/8n4 |
Fully integrated transmission control unit |
2D |
