| Code: |
Designation: |
Position: |
| A0 |
Color code key |
32L |
| B48/3 |
Belt tension sensor |
12L |
| B48/3 |
Belt tension sensor |
25L |
| B48/3x1 |
Belt tension sensor electrical connector |
12H |
| B48/3x1 |
Belt tension sensor electrical connector |
24J |
| B48/4 |
Seat occupied recognition pressure sensor |
10L |
| CAN B |
Interior CAN |
8K |
| N10/1 |
Front SAM control unit with fuse and relay module |
16L |
| N10/1f21 |
Fuse 21 |
15L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2f77 |
Fuse 77 |
2L |

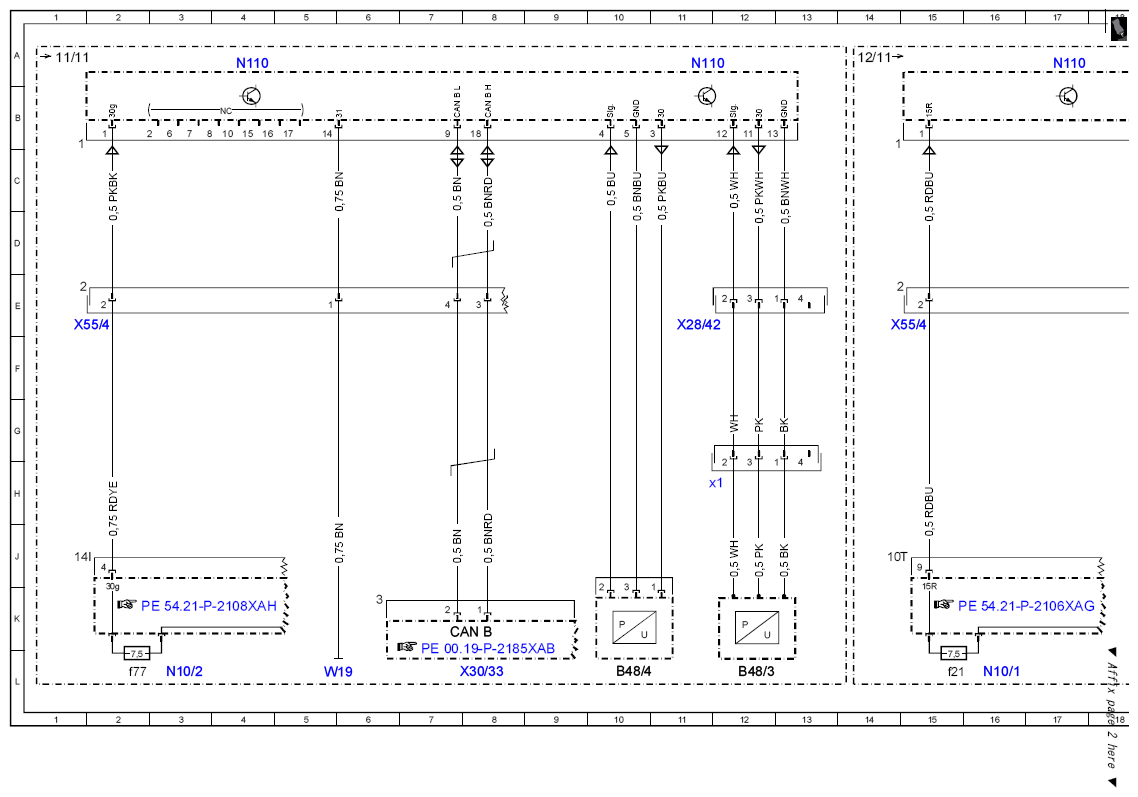

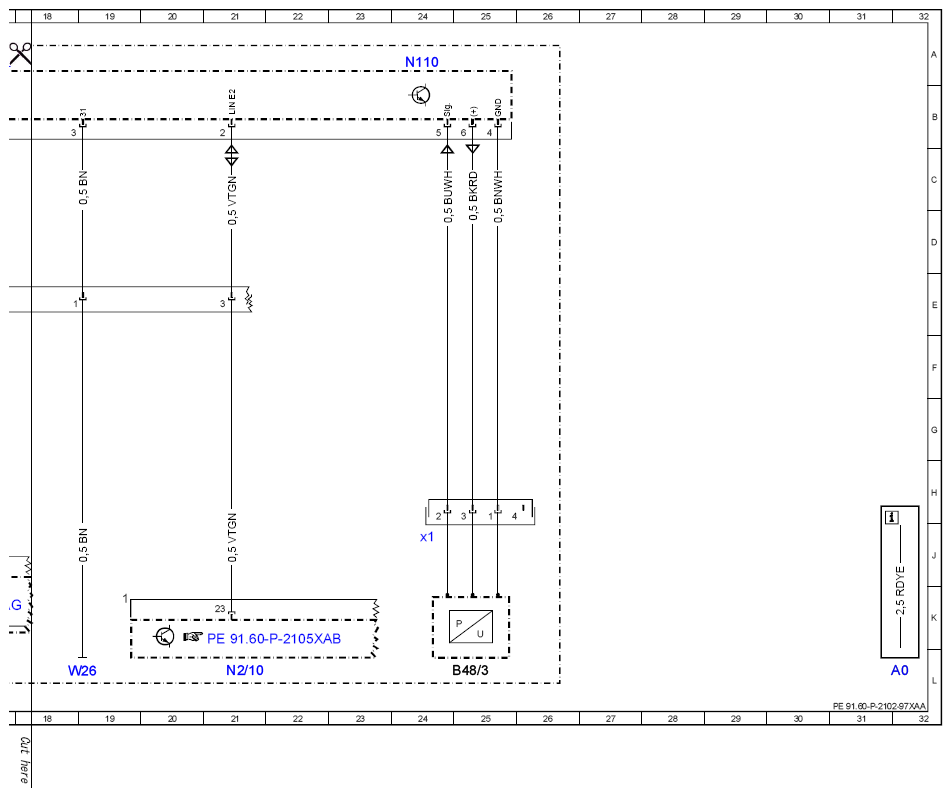

| N110 |
Weight Sensing System (WSS) control unit |
4A |
| N110 |
Weight Sensing System (WSS) control unit |
11A |
| N110 |
Weight Sensing System (WSS) control unit |
17A |
| N110 |
Weight Sensing System (WSS) control unit |
24A |
| N2/10 |
Supplemental restraint system control unit |
21L |
| W19 |
Right front seat crossmember ground point |
5L |
| W26 |
Supplemental restraint system control unit ground point |
18L |
| X28/42 |
Belt tension sensor electrical connector |
11E |
| X30/33 |
Right vehicle floor interior CAN voltage distributor electrical connector |
8L |
| X55/4 |
Front passenger seat connector block |
2E |
| X55/4 |
Front passenger seat connector block |
15E |
