Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97DAE
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

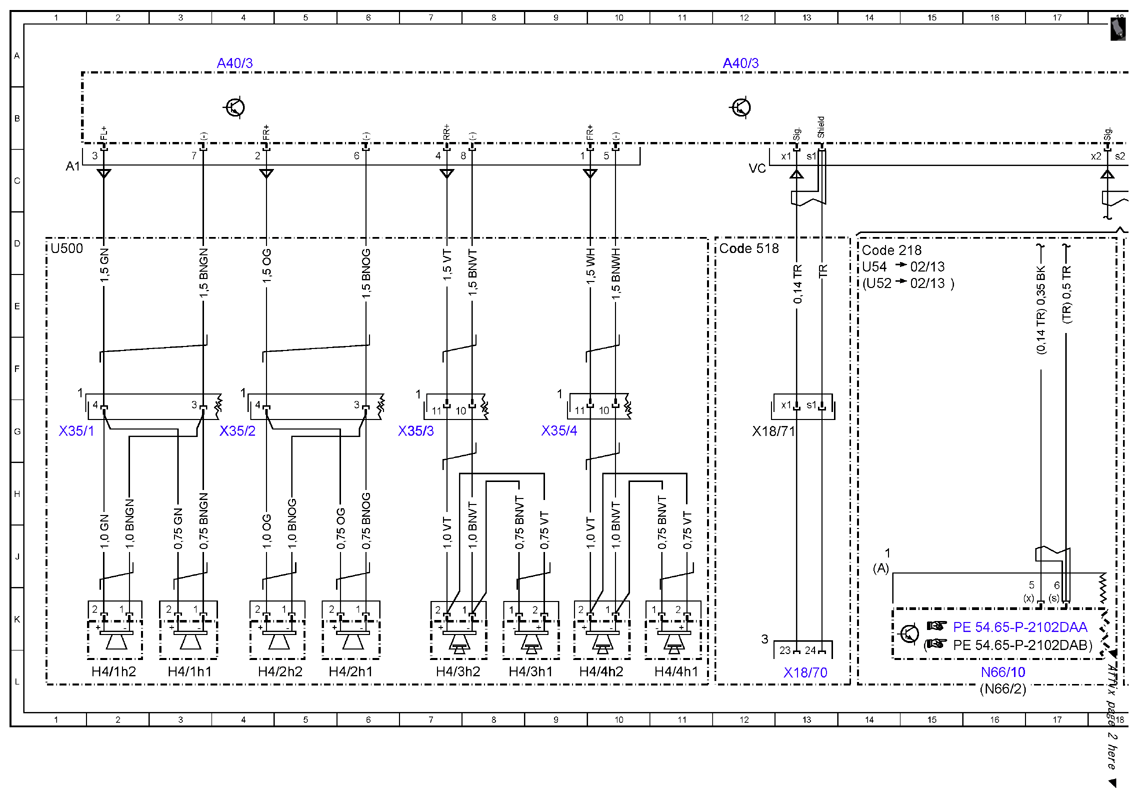

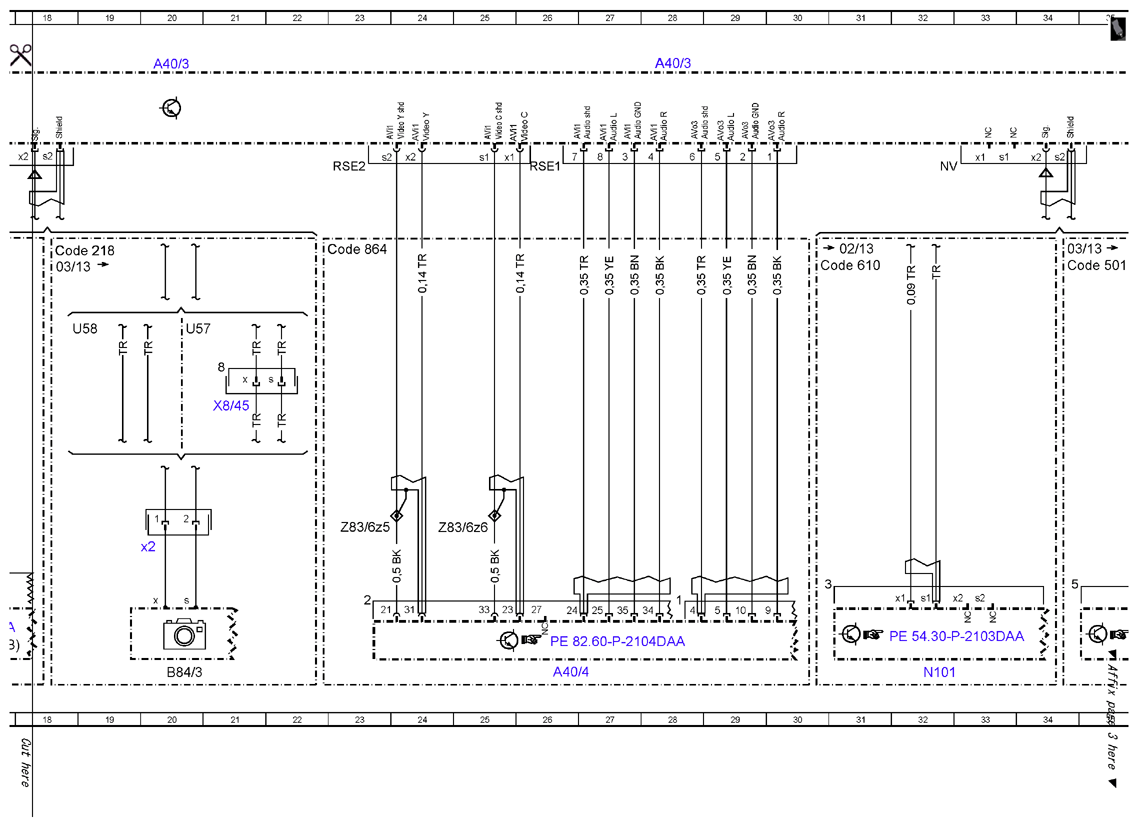

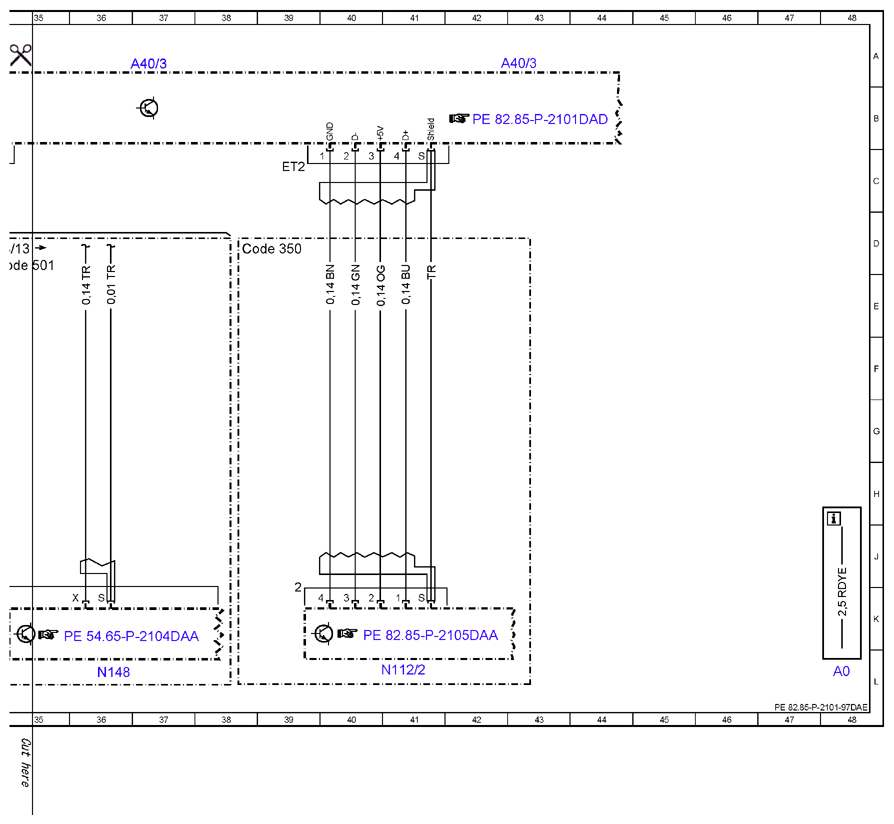

MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 512 (COMAND APS with DVD changer) Control unit A40/3, sheet 2
MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 526 (COMAND with single DVD drive (without navigation)) Control unit A40/3, sheet 2
MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 527 (COMAND APS with single DVD drive (with navigation)) Control unit A40/3, sheet 2
MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 528 (COMAND with DVD changer) Control unit A40/3, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A40/3 | COMAND control unit | 4A |
| A40/3 | COMAND control unit | 12A |
| A40/3 | COMAND control unit | 20A |
| A40/3 | COMAND control unit | 28A |
| A40/3 | COMAND control unit | 43A |
| A40/3 | COMAND control unit | 37A |
| A40/4 | DVD player | 26L |
| B84/3 | Backup camera | 20L |
| B84/3x2 | Reversing camera electrical connector 2 | 20J |
| Code 218 | Backup camera | 14D |
| Code 218 | Backup camera | 18D |
| Code 350 | E-call emergency call system Europe Generation 2 | 38D |
| Code 501 | 360 degree camera | 34D |
| Code 518 | Media Interface | 12D |
| Code 610 | Night View Assist | 30D |
| Code 864 | Rear compartment entertainment | 22D |
| H4/1h1 | Left front door tweeter | 3L |
| H4/1h2 | Left front door bass speaker | 2L |
| H4/2h1 | Right front door tweeter | 6L |
| H4/2h2 | Right front door bass speaker | 4L |
| H4/3h1 | Left rear door tweeter | 8L |
| H4/3h2 | Left rear door bass speaker | 7L |
| H4/4h1 | Right rear door tweeter | 11L |
| H4/4h2 | Right rear door bass speaker | 10L |
| N101 | Night vision assist control unit | 32L |
| N112/2 | Telematics services communication module | 41L |
| N148 | 360° camera control unit | 36L |
| N66/10 | Backup camera voltage supply module | 16L |
| N66/2 | Backup camera control unit | 16L |
| U500 | Not valid for sound system | 1D |
| U52 | Valid for Japan | 14E |
| U54 | Valid for all except Japan | 14D |
| U57 | Valid for model 212.2 | 20E |
| U58 | Valid for model 212.0/1 | 18E |
| X18/70 | Media interface electrical connector | 13L |
| X18/71 | Media interface electrical connector 2 | 12G |
| X35/1 | Left front door electrical connector | 1G |
| X35/2 | Right front door electrical connector | 4G |
| X35/3 | Left rear door electrical connector | 7G |
| X35/4 | Right rear door electrical connector | 9G |
| X8/45 | Left vehicle interior and tailgate electrical connector | 21G |
| Z83/6z5 | Screening end connector sleeve | 23J |
| Z83/6z6 | Screening end connector sleeve | 25J |
