| 1 |
Air conditioning, status |
10E |
| 10 |

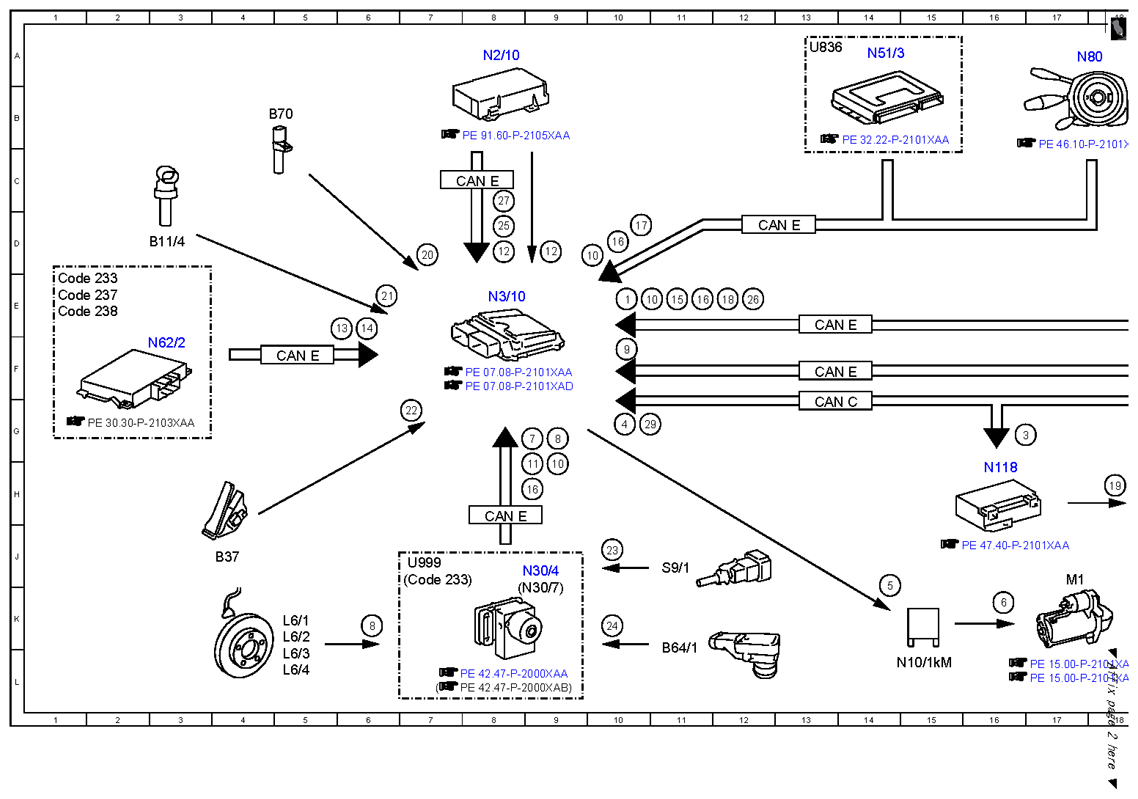

Engine start, request |
10D |
| 10 |
Engine start, request |
10E |
| 10 |
Engine start, request |
9G |
| 11 |
Engine stop enable, status |
9G |
| 12 |
Crash, signal |
8D |
| 12 |
Crash, signal |
9D |
| 13 |
Engine torque, increase request |
6E |
| 14 |
Engine torque, reduce request |
6E |
| 15 |
ECO start/stop function button, status |
11E |
| 16 |
Engine stop prohibited, request |
9H |
| 16 |
Engine stop prohibited, request |
11E |
| 16 |
Engine stop prohibited, request |
10D |
| 17 |
Steering wheel angle sensor, signal |
10D |
| 18 |
Door rotary tumbler switch, status |
12E |
| 19 |
Fuel pump, actuation |
18H |
| 2 |
Instrument cluster, message |
27H |
| 20 |
Engine speed, signal |
7D |
| 21 |
Coolant temperature sensor, signal |
6E |
| 22 |
Accelerator pedal sensor, signal |
7F |
| 23 |
Brake light switch, signal |
10J |
| 24 |
Vacuum sensor, signal |
10K |
| 25 |
Seat belt buckle restraint system switch, status |
8D |
| 26 |
ATA [EDW] engine hood switch, status |
12E |
| 27 |
Engine hood contact switch, status |
8C |
| 28 |
Gear range, request |
23J |
| 29 |
Gear range, status |
10G |
| 3 |
Fuel pump, specified pressure request |
16G |
| 4 |
Fuel pressure, status |
10G |
| 5 |
Starter circuit 50 relay, actuation |
14J |
| 6 |
Starter, actuation |
16J |
| 7 |
Brake light switch, status |
9G |
| 8 |
Wheel speed, signal |
6K |
| 8 |
Wheel speed, signal |
9G |
| 9 |
Vehicle speed, signal |
10F |

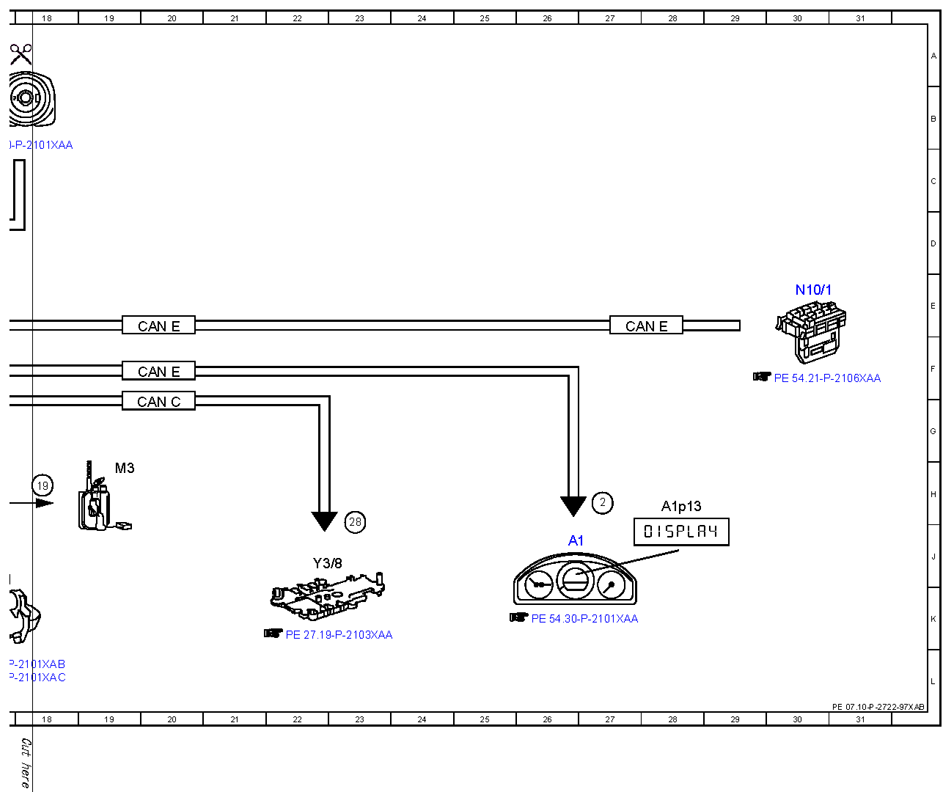

| A1 |
Instrument cluster |
26J |
| A1p13 |
Multifunction display |
28H |
| B11/4 |
Coolant temperature sensor |
3D |
| B37 |
Accelerator pedal sensor |
4J |
| B64/1 |
Brake vacuum sensor |
11L |
| B70 |
Crankshaft Hall sensor |
4B |
| CAN C |
Drive train CAN |
13G |
| CAN C |
Drive train CAN |
20G |
| CAN E |
Chassis CAN |
8H |
| CAN E |
Chassis CAN |
8C |
| CAN E |
Chassis CAN |
5F |
| CAN E |
Chassis CAN |
13F |
| CAN E |
Chassis CAN |
13E |
| CAN E |
Chassis CAN |
12D |
| CAN E |
Chassis CAN |
20F |
| CAN E |
Chassis CAN |
20E |
| CAN E |
Chassis CAN |
27E |
| Code 233 |
DISTRONIC PLUS |
7J |
| Code 233 |
DISTRONIC PLUS |
1E |
| Code 237 |
Active Blind Spot Assist |
1E |
| Code 238 |
Active Lane Keeping Assist |
1E |
| L6/1 |
Left front axle RPM sensor |
5K |
| L6/2 |
Right front axle RPM sensor |
5K |
| L6/3 |
Left rear axle RPM sensor |
5L |
| L6/4 |
Right rear axle RPM sensor |
5L |
| M1 |
Starter |
17J |
| M3 |
Fuel pump (FP) |
19H |
| N10/1 |
Front SAM control unit with fuse and relay module |
30E |
| N10/1kM |
Starter circuit 50 relay |
15L |
| N118 |
Fuel pump control unit |
16H |
| N2/10 |
Supplemental restraint system control unit |
8A |
| N3/10 |
ME-SFI [ME] control unit |
8E |
| N30/4 |
Electronic Stability Program control unit |
9J |
| N30/7 |
Premium Electronic Stability Program control unit |
9K |
| N51/3 |
AIRMATIC control unit |
14A |
| N62/2 |
Video and radar sensor system control unit |
2F |
| N80 |
Steering column module control unit |
17A |
| S9/1 |
Stop lamp switch |
11J |
| U836 |
Valid for AIRMATIC |
13A |
| U999 |
Not valid with DISTRONIC PLUS |
7J |
| Y3/8 |
Fully integrated transmission control unit |
22J |
