Wiring diagram for Adaptive Brake (ABR) - PE42.47-P-2000-97XAA

Code: Designation: Position:
A0 Color code key 48L
A7/3 Traction system hydraulic unit 2G
A7/3 Traction system hydraulic unit 2A
A7/3b1 Front axle brake pressure sensor 2B
A7/3m1 High pressure and return pump 3C
A7/3y10 Left rear pressure regulator valve (pressure hold) 2E
A7/3y11 Left rear pressure regulator valve (pressure release) 3E
A7/3y12 Right rear pressure regulator valve (pressure hold) 2D
A7/3y13 Right rear pressure regulator valve (pressure release) 3D
A7/3y18 Front axle switchover valve 2D
A7/3y19 Rear axle switchover valve 3D
A7/3y22 Front axle intake ball valve 2C
A7/3y23 Rear axle intake ball valve 3C
A7/3y6 Left front pressure regulator valve (pressure hold) 2F
A7/3y7 Left front pressure regulator valve (pressure release) 3F
A7/3y8 Right front pressure regulator valve (pressure hold) 2E
A7/3y9 Right front pressure regulator valve (pressure release) 3E
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 34L
B64/1 Brake vacuum sensor 25L
CAN E Chassis CAN 37K
CAN E1 Chassis CAN 1 37K
F32 Front electrical prefuse box 6L
F32f158 Prefuse 158 6K
F32f159 Prefuse 159 5K
L6/1 Left front axle rpm sensor 29L
L6/2 Right front axle rpm sensor 28L
L6/3 Left rear axle rpm sensor 33L
L6/4 Right rear axle rpm sensor 31L
N10/1 Front SAM control unit with fuse and relay module 13L
N10/1f1 Fuse 1 8L
N10/1f14 Fuse 14 11L
N10/1f20 Fuse 20 10L
N10/1f21 Fuse 21 12L
N10/2 Rear SAM control unit with fuse and relay module 22L
N30/4 Electronic Stability Program control unit 4A
N30/4 Electronic Stability Program control unit 12A
N30/4 Electronic Stability Program control unit 20A
N30/4 Electronic Stability Program control unit 27A
N30/4 Electronic Stability Program control unit 38A
N41/1 Navigation processor 41L
S10/2 Right front brake wear sensor 16L
S10/2x1 Right front brake wear sensor electrical connector 15K
S10/4 Right rear brake wear sensor 17L
S10/4x1 Right rear brake wear sensor electrical connector 17K
S9/1 Stop lamp switch 19L
U1015 Valid for electric steering lock 39F
U12 Valid for left-hand drive vehicles 8F
U13 Valid for right-hand drive vehicles 4F
U222 Valid for Korea 39F
U223 Valid for external navigation 39E
U252 Valid for ECO start/stop function 24E
W19 Right front seat crossmember ground point 17E
W2 Right front ground point at lamp unit 15E
W70 Electronic Stability Program ground point 8E
X1/55 External navigation electrical connector 40H
X11/4 Diagnostic connector 20H
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 37L
X62/32 Rear axle electrical connector, left distributor 32H
X62/33 Rear axle electrical connector, right distributor 17H
X62/33 Rear axle electrical connector, right distributor 30H
X62/6 Front axle electrical connector, right distributor 15H
X62/6 Front axle electrical connector, right distributor 27H
X62/7 Front axle electrical connector, left distributor 29H
Z9/6 Travel distance signal connector sleeve 1 40E

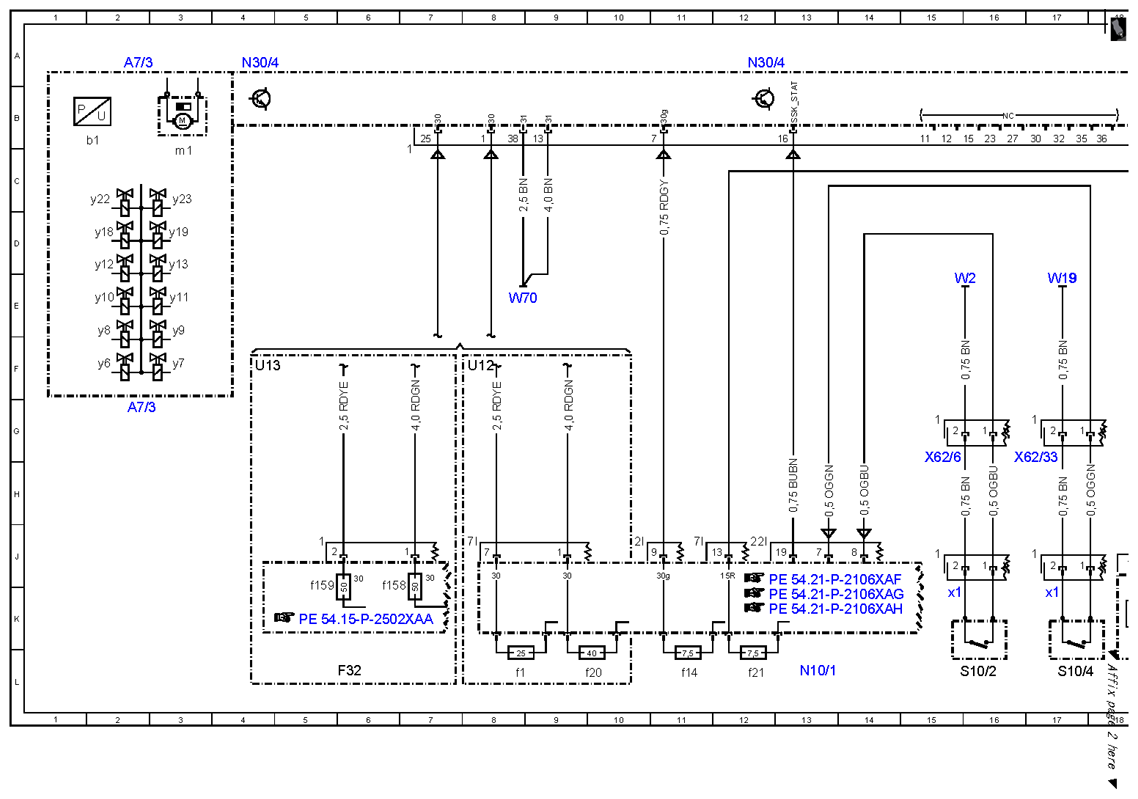

Fig 1: Adaptive Brake - Wiring Diagram (1 Of 3)
G10083586Courtesy of MERCEDES-BENZ USA

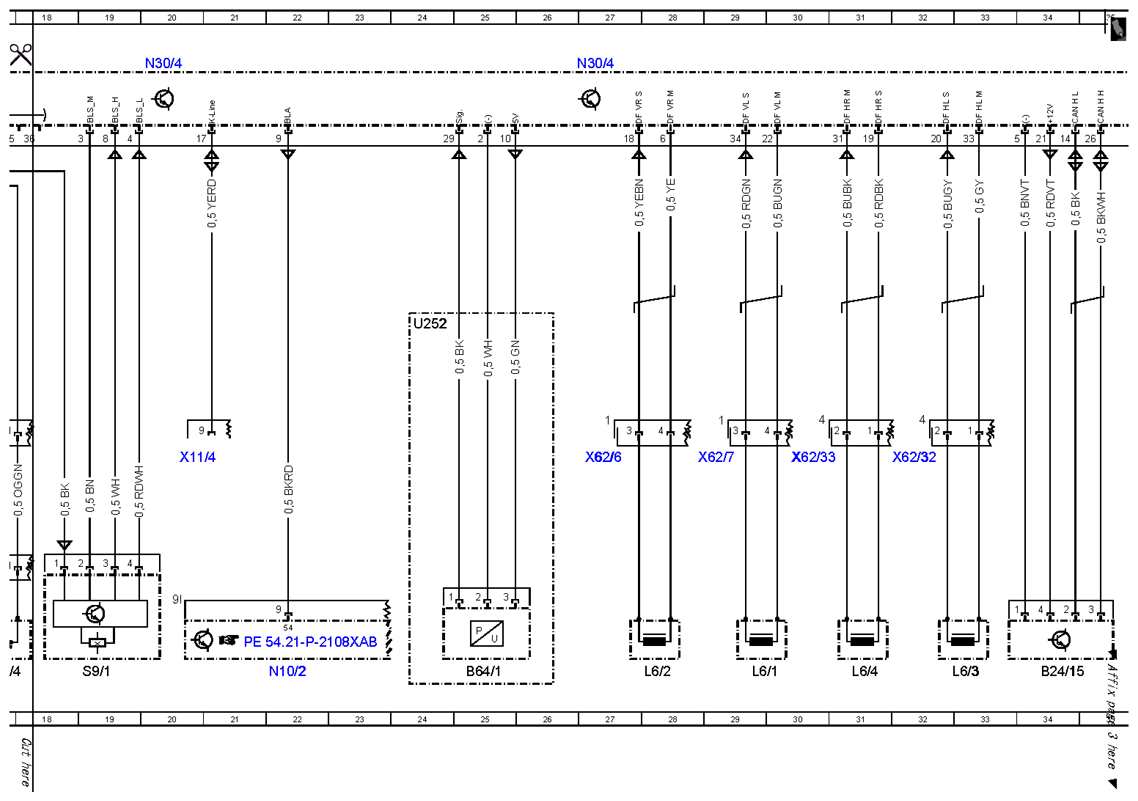

Fig 2: Adaptive Brake - Wiring Diagram (2 Of 3)
G10083587Courtesy of MERCEDES-BENZ USA

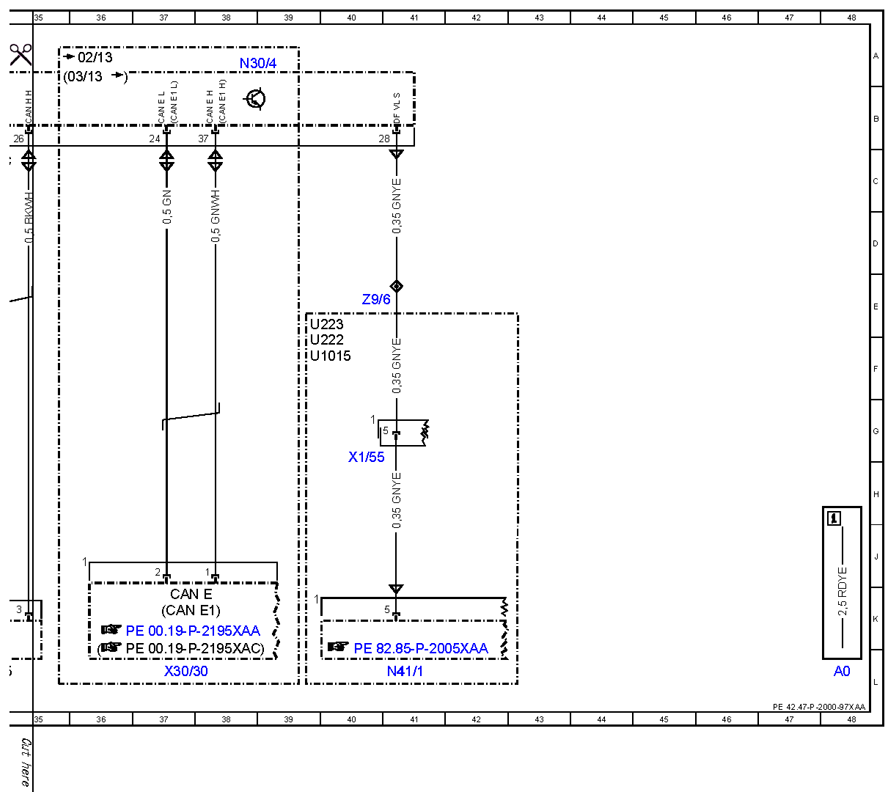

Fig 3: Adaptive Brake - Wiring Diagram (3 Of 3)
G10083588Courtesy of MERCEDES-BENZ USA
