| 1 |
Circuit 15, status |
12G |
| 10 |
Interior temperature, signal |
19C |
| 10 |
Interior temperature, signal |
22J |
| 10 |
Interior temperature, signal |
15F |
| 11 |
Vehicle speed, signal |
12G |
| 11 |
Vehicle speed, signal |
9E |
| 12 |
Consumer shutoff, request |
15E |
| 13 |
PRE-SAFE®, status |
9H |
| 13 |
PRE-SAFE®, status |
16C |
| 2 |
Rear window heater button, status |
15F |
| 2 |
Rear window heater button, status |
20K |
| 3 |
Rear window heater relay, actuation |
14J |
| 4 |
Rear window heater, actuation |
12K |
| 5 |
Rear window heater status indication, signal |
18K |
| 5 |
Rear window heater status indication, signal |
20J |
| 6 |
Switch on additional current consumers, request |
8F |
| 6 |
Switch on additional current consumers, request |
4F |
| 6 |
Switch on additional current consumers, request |
12H |
| 7 |
Outside temperature sensor, signal |
18B |
| 8 |
Outside temperature, signal |
10F |
| 8 |
Outside temperature, signal |
9D |
| 9 |
Displayed outside temperature, signal |
9E |
| 9 |
Displayed outside temperature, signal |
12G |

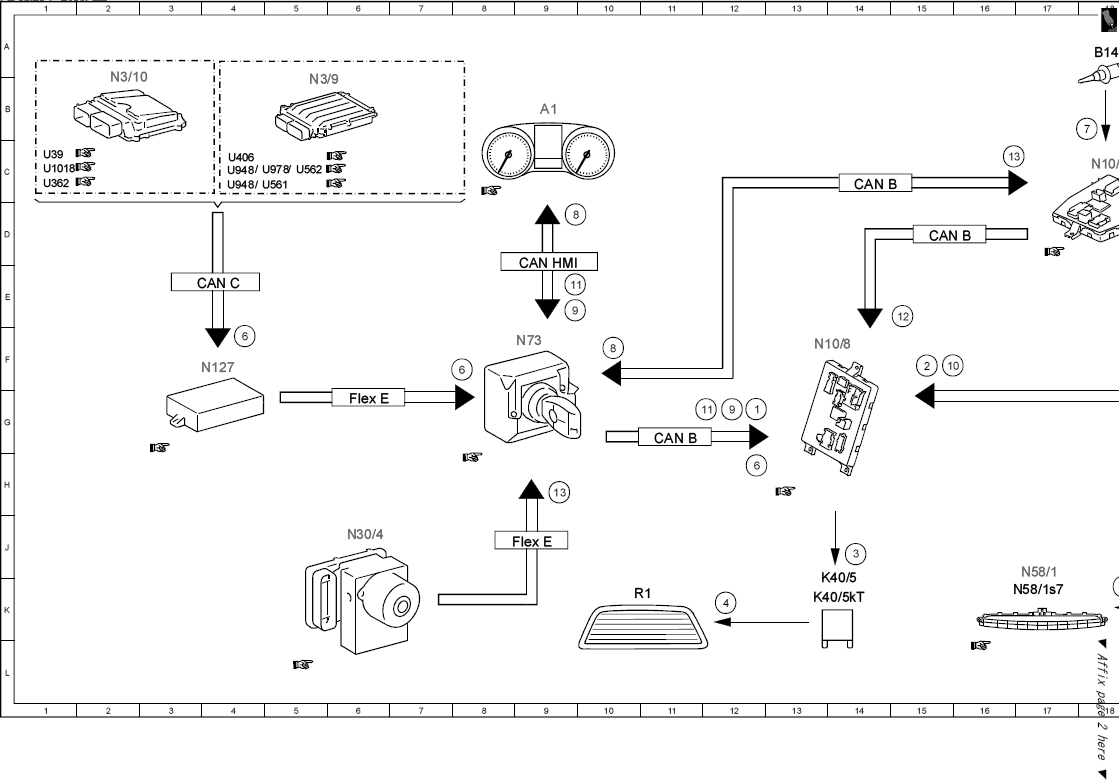

| A1 |
Instrument cluster |
9B |
| B14 |
Outside temperature sensor |
18A |
| CAN B |
Interior CAN |
15D |
| CAN B |
Interior CAN |
19G |
| CAN B |
Interior CAN |
11G |
| CAN B |
Interior CAN |
14C |
| CAN B |
Interior CAN |
20D |
| CAN C |
Engine CAN |
4E |
| CAN HMI |
User interface CAN |
9E |
| Flex E |
Chassis FlexRay |
6G |
| Flex E |
Chassis FlexRay |
9J |
| K40/5 |
Rear fuse and relay module |
14K |
| K40/5kT |
Heated rear window relay |
13K |
| LIN B13 |
Roof LIN |
20C |
| LIN B8-3 |
AC operation LIN |
19K |
| N10/6 |
Front SAM control unit |
18C |
| N10/8 |
Rear SAM control unit |
13F |
| N127 |
Drivetrain control unit |
3F |
| N22/1 |
Climate control unit |
21J |
| N3/10 |
ME-SFI [ME] control unit |
2B |
| N3/9 |
CDI control unit |
5B |
| N30/4 |
Electronic Stability Program control unit |
6J |
| N58/1 |
Climate control operating unit |
17J |
| N58/1s7 |
Rear window heater button |
17K |

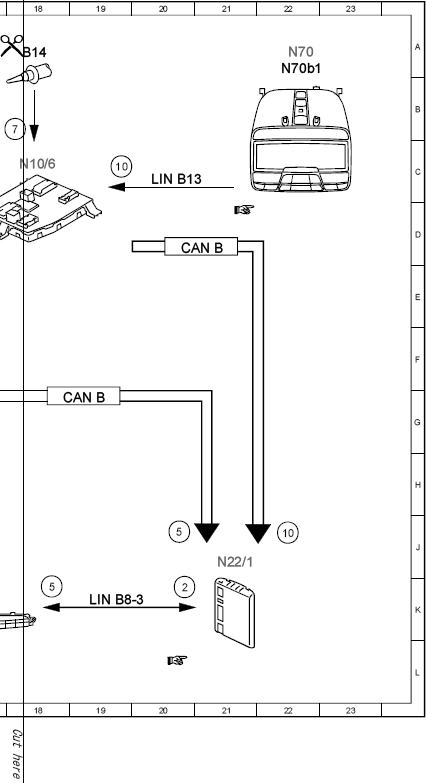

| N70 |
Overhead control panel control unit |
22A |
| N70b1 |
Interior temperature sensor with integrated fan |
22A |
| N73 |
Electronic ignition switch control unit |
9F |
| R1 |
Rear window heater |
10K |
| U1018 |
Valid for gasoline engine 276 |
1C |
| U362 |
Valid for gasoline engine 274 |
1C |
| U39 |
Valid for gasoline engine 177 |
1C |
| U406 |
Valid for diesel engine 626 |
4C |
| U561 |
Valid for Delphi system |
4C |
| U562 |
Valid for Bosch system |
5C |
| U948 |
Valid for diesel engine 651 |
4C |
| U948 |
Valid for diesel engine 651 |
4C |
| U978 |
Valid for hybrid drive |
4C |
