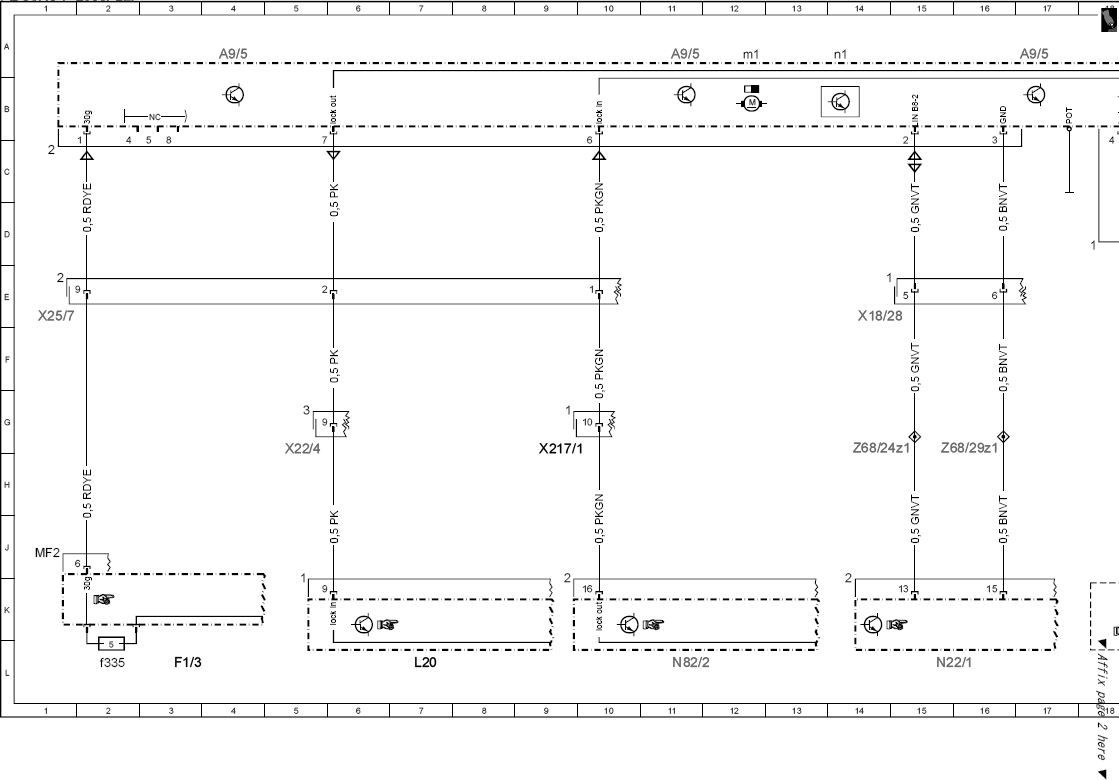

| A0 |
Use of wiring diagrams |
23L |
| A9/5 |
Electric refrigerant compressor |
4A |
| A9/5 |
Electric refrigerant compressor |
11A |
| A9/5 |
Electric refrigerant compressor |
17A |
| A9/5m1 |
Refrigerant compressor electric motor |
12A |
| A9/5n1 |
Refrigerant compressor control unit and power electronics |
14A |
| F1/3 |
Right A-pillar fuse box |
3L |
| F1/3f335 |
Fuse 335 |
2L |
| L20 |
Electric machine rotor position sensor |
7L |

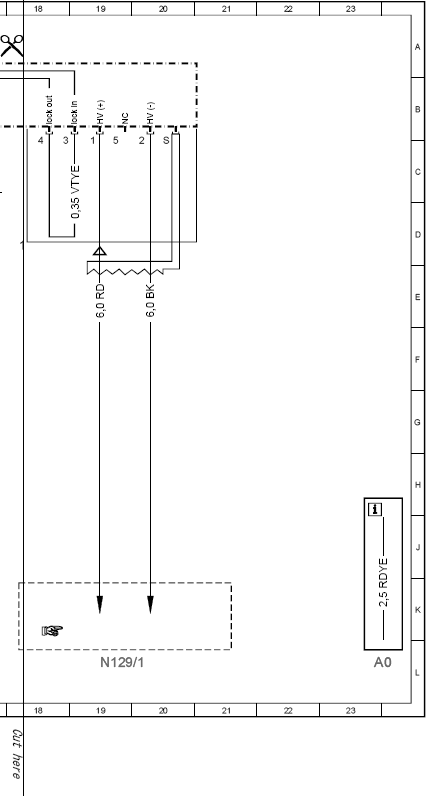

| N129/1 |
Power electronics control unit |
19L |
| N22/1 |
Climate control unit |
15L |
| N82/2 |
Battery management system control unit |
11L |
| X18/28 |
Left cockpit/engine compartment electrical connector |
14E |
| X217/1 |
Battery management system electrical connector |
9H |
| X22/4 |
Transmission/frame floor assembly connecting point |
5H |
| X25/7 |
Engine compartment/frame floor assembly electrical connector |
1E |
| Z68/24z1 |
Connector sleeve, data line for climate control LIN 2 |
14G |
| Z68/29z1 |
Connector sleeve, ground line for climate control LIN 1 and climate control LIN 2 |
16G |
