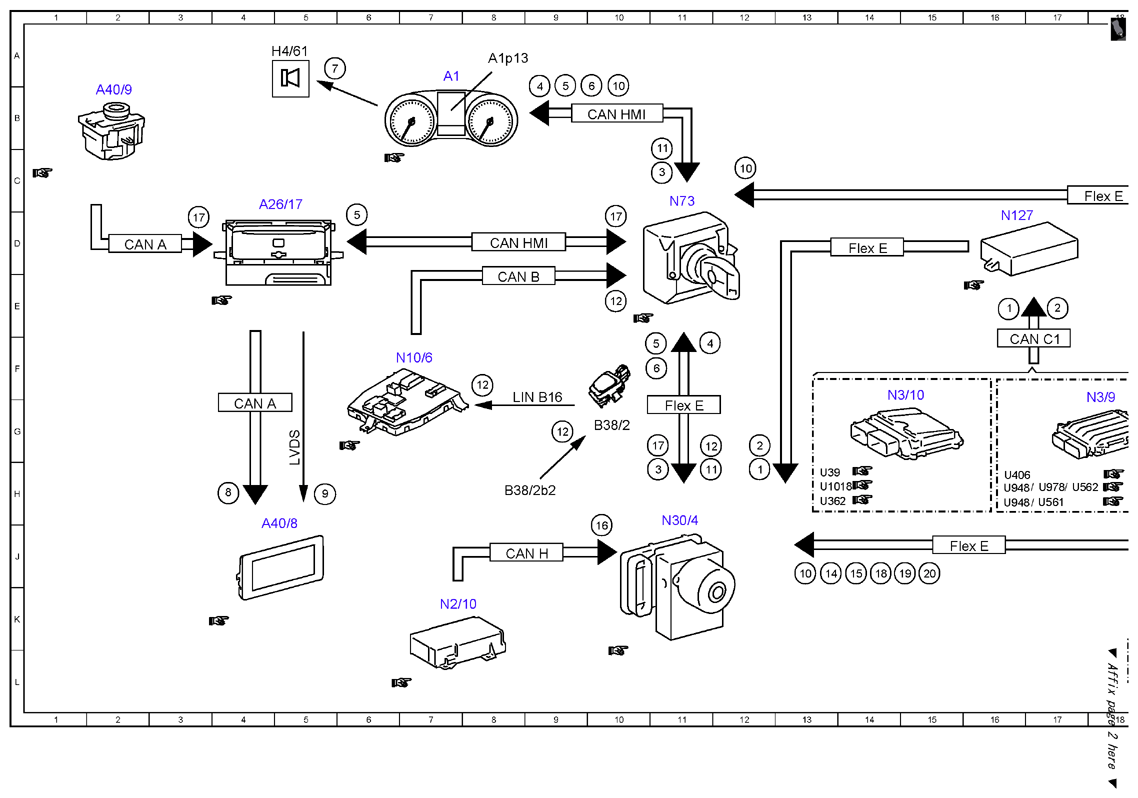

| 1 |
Engine running, signal |
12H |
| 1 |
Engine running, signal |
16E |
| 10 |
Multifunction steering wheel button group, signal |
22H |
| 10 |
Multifunction steering wheel button group, signal |
13J |
| 10 |
Multifunction steering wheel button group, signal |
22D |
| 10 |
Multifunction steering wheel button group, signal |
12C |
| 10 |
Multifunction steering wheel button group, signal |
10B |
| 11 |
Time, signal |
11C |
| 11 |
Time, signal |
11H |
| 12 |
Light sensor, status |
8F |
| 12 |
Light sensor, status |
10E |
| 12 |
Light sensor, status |
11G |
| 12 |
Light sensor, status |
9G |
| 13 |
Steering wheel angle sensor, signal |
23J |
| 14 |
Steering wheel angle, signal |
13J |
| 15 |
Steering wheel velocity, signal |
14J |
| 16 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
10J |
| 17 |
Operation, signal |
10D |
| 17 |
Operation, signal |
11G |
| 17 |
Operation, signal |
3D |
| 18 |
Steering column adjustment switch, status |
21K |
| 18 |
Steering column adjustment switch, status |
14J |
| 19 |
Combination switch, status |
21J |
| 19 |
Combination switch, status |
15J |
| 2 |
Drivetrain operational, signal |
12G |
| 2 |
Drivetrain operational, signal |
17E |
| 20 |
CRUISE CONTROL lever, signal |
21H |
| 20 |
CRUISE CONTROL lever, signal |
15J |
| 3 |
ATTENTION ASSIST, status |
11C |
| 3 |
ATTENTION ASSIST, status |
11H |
| 4 |
Instrument cluster message, request |
9B |
| 4 |
Instrument cluster message, request |
11F |
| 5 |
Warning message issue, request |
9B |
| 5 |
Warning message issue, request |
11F |
| 5 |
Warning message issue, request |
6D |
| 6 |
Warning tone, request |
10B |
| 6 |
Warning tone, request |
11F |
| 7 |
Speaker, actuation |
5A |
| 8 |
Audio/COMAND display, actuation |
4H |
| 9 |
Low voltage differential signal video signal data transfer, signal |
5H |
| A1 |
Instrument cluster |
7A |
| A1p13 |
Multifunction display |
8A |
| A26/17 |
Head unit |
4C |
| A40/8 |
Audio/COMAND display |
4J |
| A40/9 |
Audio/COMAND control panel |
2B |
| B38/2 |
Rain/light sensor with additional functions |
10G |
| B38/2b2 |
Light sensor |
8H |
| CAN A |
Telematics CAN |
4G |
| CAN A |
Telematics CAN |
2D |
| CAN B |
Interior CAN |
8E |
| CAN C1 |
Drive train CAN |
16F |
| CAN H |
Vehicle dynamics CAN |
8J |
| CAN HMI |
User interface CAN |
8D |
| CAN HMI |
User interface CAN |
10B |
| Code 275 |
Memory package |
18L |
| Flex E |
Chassis FlexRay |
15J |
| Flex E |
Chassis FlexRay |
11G |
| Flex E |
Chassis FlexRay |
14D |
| Flex E |
Chassis FlexRay |
18C |
| H4/61 |
Instrument cluster speaker |
5A |
| LIN B16 |
Rain and light sensor LIN |
9G |
| LIN E1 |
Steering LIN |
22F |
| LVDS |
Low voltage differential signal |
5G |
| N10/6 |
Front SAM control unit |
7F |
| N127 |
Drivetrain control unit |
16D |
| N135 |
Steering wheel electronics |
22E |
| N2/10 |
Supplemental restraint system control unit |
7K |
| N3/10 |
ME-SFI [ME] control unit |
14F |
| N3/9 |
CDI control unit |
18G |
| N30/4 |
Electronic Stability Program control unit |
11J |
| N49 |
Steering wheel angle sensor |
23J |
| N73 |
Electronic ignition switch control unit |
11C |
| N80 |
Steering column module control unit |
22H |
| S110 |
Left multifunction steering wheel button group |
21A |
| S110s6 |
OK button |
21A |
| S111 |
Right multifunction steering wheel button group |
23A |
| S4 |
Combination switch |
20J |
| S40/4 |
Cruise control lever |
20H |
| S59 |
Steering column adjustment switch |
19L |
| U1018 |
Valid for gasoline engine 276 |
13H |
| U362 |
Valid for gasoline engine 274 |
13H |
| U39 |
Valid for gasoline engine 177 |
13H |
| U406 |
Valid for diesel engine 626 |
16H |
| U561 |
Valid for Delphi system |
17H |
| U562 |
Valid for Bosch system |
17H |
| U948 |
Valid for diesel engine 651 |
16H |
| U948 |
Valid for diesel engine 651 |
16H |
| U978 |
Valid for hybrid drive |
17H |
