| 1 |
Engine running, signal |
11E |
| 1 |
Engine running, signal |
24E |
| 1 |
Engine running, signal |
21B |
| 10 |
Vehicle speed, signal |
26E |
| 10 |
Vehicle speed, signal |
33G |
| 11 |
Wheel rotation direction, signal |
23H |
| 11 |
Wheel rotation direction, signal |
7G |
| 12 |
Gear range, status |
24B |
| 12 |
Gear range, status |
12E |
| 12 |
Gear range, status |
23E |
| 13 |
Lane data, signal |
11F |
| 14 |
Steering wheel angle sensor, signal |
19J |
| 15 |
Steering wheel angle, signal |
11G |
| 15 |
Steering wheel angle, signal |
22G |
| 16 |
Steering wheel velocity, signal |
22G |
| 16 |
Steering wheel velocity, signal |
11G |
| 17 |
Brake pedal, status |
23K |
| 17 |
Brake pedal, status |
7F |
| 18 |
Accelerator pedal position, signal |
23D |
| 18 |
Accelerator pedal position, signal |
12E |
| 18 |
Accelerator pedal position, signal |
21B |
| 19 |
Combination switch, status |
16J |
| 19 |
Combination switch, status |
21G |
| 19 |
Combination switch, status |
12G |
| 2 |
Drivetrain operational, signal |
11E |
| 2 |
Drivetrain operational, signal |
24D |
| 2 |
Drivetrain operational, signal |
21B |
| 20 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
7G |
| 20 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
2H |
| 20 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
23J |
| 21 |
Operation, signal |
33K |
| 21 |
Operation, signal |
32G |
| 21 |
Operation, signal |
26D |
| 22 |
CRUISE CONTROL lever, signal |
17H |
| 22 |
CRUISE CONTROL lever, signal |
21G |
| 23 |
Steering column adjustment switch, status |
17K |
| 23 |
Steering column adjustment switch, status |
20G |
| 24 |
Multifunction steering wheel button group, signal |
14J |
| 24 |
Multifunction steering wheel button group, signal |
20G |
| 24 |
Multifunction steering wheel button group, signal |
14H |
| 25 |
Driver-side switch group, status |
27E |
| 25 |
Driver-side switch group, status |
32F |
| 25 |
Driver-side switch group, status |
36F |
| 26 |
Automatic function switch, status |
33C |
| 26 |
Automatic function switch, status |
25D |
| 26 |
Automatic function switch, status |
32D |
| 27 |
Reading lamp button, status |
33C |
| 27 |
Reading lamp button, status |
32D |
| 27 |
Reading lamp button, status |
26B |
| 28 |
Steering wheel vibration motor, request |
19H |
| 28 |
Steering wheel vibration motor, request |
15H |
| 29 |
Steering wheel vibration motor, actuation |
13J |

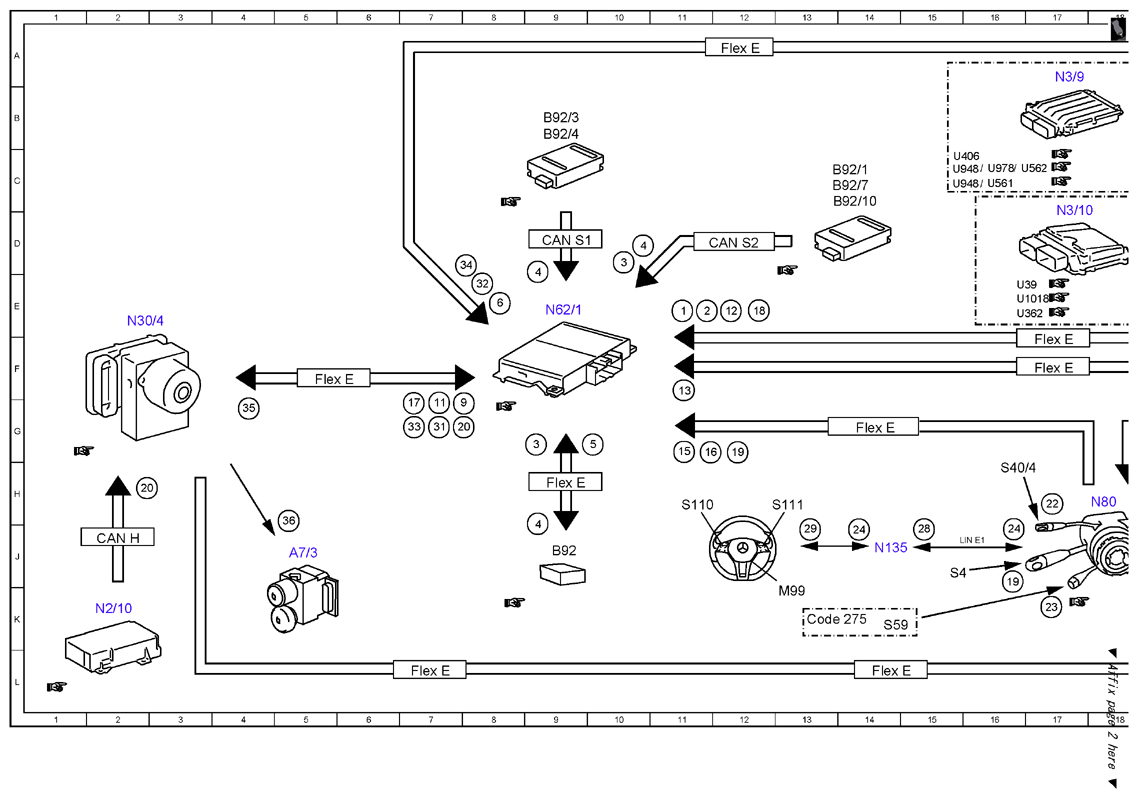

| 3 |
Far range radar sensor, signal |
10D |
| 3 |
Far range radar sensor, signal |
9G |
| 30 |
Active Lane Keeping Assist warning, request |
35H |
| 30 |
Active Lane Keeping Assist warning, request |
29E |
| 31 |
ESP®, status |
7G |
| 31 |
ESP®, status |
23J |
| 32 |
Tire pressure monitor, message |
8E |
| 32 |
Tire pressure monitor, message |
27D |
| 32 |
Tire pressure monitor, message |
29F |
| 33 |
Tire pressure loss warning, status |
23K |
| 33 |
Tire pressure loss warning, status |
7G |
| 34 |
Trailer recognition, status |
30E |
| 34 |
Trailer recognition, status |
8D |
| 34 |
Trailer recognition, status |
27D |
| 35 |
Wheel-specific service brake braking torque, request |
4G |
| 36 |
Wheel-specific service brake braking torque, actuation |
5H |
| 4 |
Close range radar sensors, signal |
9E |
| 4 |
Close range radar sensors, signal |
10D |
| 4 |
Close range radar sensors, signal |
9J |
| 5 |
Radar sensor system operational, status |
10G |
| 6 |
Active Lane Keeping Assist button, status |
31D |
| 6 |
Active Lane Keeping Assist button, status |
27D |
| 6 |
Active Lane Keeping Assist button, status |
35B |
| 6 |
Active Lane Keeping Assist button, status |
8E |
| 7 |
Active Lane Keeping Assist, status |
36H |
| 7 |
Active Lane Keeping Assist, status |
30E |
| 8 |
Active Lane Keeping Assist mode, request |
25F |
| 8 |
Active Lane Keeping Assist mode, request |
33D |
| 9 |
Wheel speed, signal |
23H |
| 9 |
Wheel speed, signal |
31G |
| 9 |
Wheel speed, signal |
36H |
| 9 |
Wheel speed, signal |
7G |

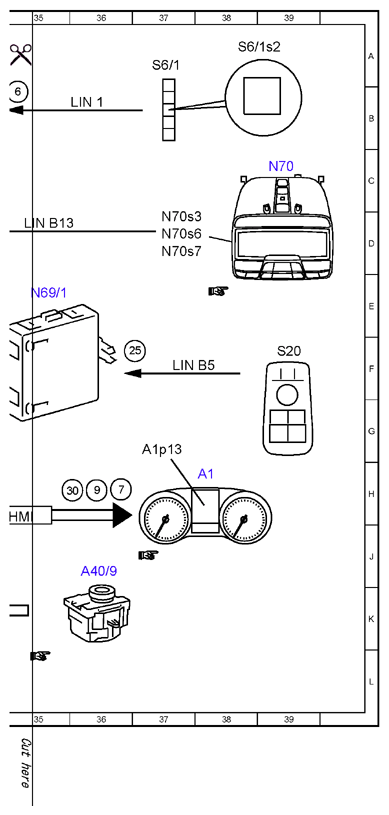

| A1 |
Instrument cluster |
38H |
| A1p13 |
Multifunction display |
37G |
| A26/17 |
Head unit |
31J |
| A40/13 |
Stereo multifunction camera |
23E |
| A40/9 |
Audio/COMAND control panel |
36J |
| A7/3 |
Traction system hydraulic unit |
5J |
| B92 |
Front long-range radar sensor |
9J |
| B92/1 |
Center rear bumper radar sensor |
13C |
| B92/10 |
Left outer rear bumper radar sensor |
13C |
| B92/3 |
Left front bumper radar sensor |
9B |
| B92/4 |
Right front bumper radar sensor |
9B |
| B92/7 |
Right outer rear bumper radar sensor |
13C |
| CAN A |
Telematics CAN |
34K |
| CAN B |
Interior CAN |
33F |
| CAN B |
Interior CAN |
29F |
| CAN B |
Interior CAN |
31C |
| CAN C1 |
Drive train CAN |
20B |
| CAN C1 |
Drive train CAN |
25B |
| CAN H |
Vehicle dynamics CAN |
2J |
| CAN HMI |
User interface CAN |
31H |
| CAN HMI |
User interface CAN |
34H |
| CAN HMI |
User interface CAN |
29H |
| CAN S1 |
Radar CAN 1 |
9D |
| CAN S2 |
Radar CAN 2 |
12D |
| Code 275 |
Memory package |
13K |
| Code 475 |
Tire pressure monitor |
27J |
| Code 475 |
Tire pressure monitor |
26D |
| Code 475 |
Tire pressure monitor |
28F |
| Code 550 |
Trailer hitch |
25H |
| Flex E |
Chassis FlexRay |
17F |
| Flex E |
Chassis FlexRay |
20G |
| Flex E |
Chassis FlexRay |
14G |
| Flex E |
Chassis FlexRay |
23C |
| Flex E |
Chassis FlexRay |
7L |
| Flex E |
Chassis FlexRay |
14L |
| Flex E |
Chassis FlexRay |
28A |
| Flex E |
Chassis FlexRay |
20A |
| Flex E |
Chassis FlexRay |
12A |
| Flex E |
Chassis FlexRay |
20L |
| Flex E |
Chassis FlexRay |
9H |
| Flex E |
Chassis FlexRay |
28E |
| Flex E |
Chassis FlexRay |
5F |
| Flex E |
Chassis FlexRay |
17F |
| LIN 1 |
Instrument panel LIN |
36B |
| LIN B13 |
Roof LIN |
35D |
| LIN B5 |
Left front door LIN |
37F |
| LIN E1 |
Steering LIN |
15J |
| M99 |
Steering wheel vibration motor |
13K |
| N10/6 |
Front SAM control unit |
33A |

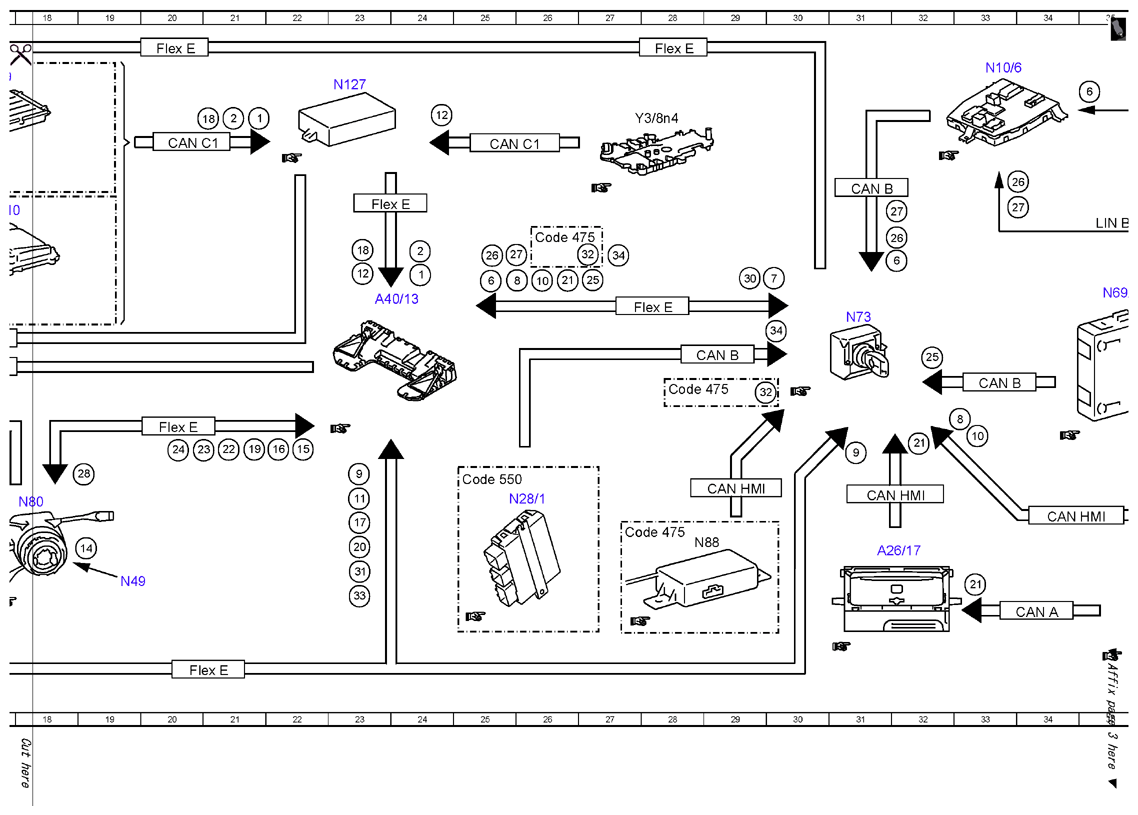

| N127 |
Drivetrain control unit |
23B |
| N135 |
Steering wheel electronics |
14J |
| N2/10 |
Supplemental restraint system control unit |
2K |
| N28/1 |
Trailer recognition control unit |
25H |
| N3/10 |
ME-SFI [ME] control unit |
17D |
| N3/9 |
CDI control unit |
17A |
| N30/4 |
Electronic Stability Program control unit |
2E |
| N49 |
Steering wheel angle sensor |
19J |
| N62/1 |
Radar sensors control unit |
9E |
| N69/1 |
Left front door control unit |
35E |
| N70 |
Overhead control panel control unit |
39C |
| N70s3 |
Interior lamp automatic function button |
37D |
| N70s6 |
Left front reading lamp button |
37D |
| N70s7 |
Right front reading lamp button |
37D |
| N73 |
Electronic ignition switch control unit |
31E |
| N80 |
Steering column module control unit |
18H |
| N88 |
Tire pressure monitor control unit |
29K |
| S110 |
Left multifunction steering wheel button group |
11H |
| S111 |
Right multifunction steering wheel button group |
13H |
| S20 |
Driver-side power window and outside mirror adjustment switch group |
39F |
| S4 |
Combination switch |
15J |
| S40/4 |
Cruise control lever |
16H |
| S59 |
Steering column adjustment switch |
14K |
| S6/1 |
Driver-side instrument panel button group |
37A |
| S6/1s2 |
Active Lane Keeping Assist button |
38A |
| U1018 |
Valid for gasoline engine 276 |
16E |
| U362 |
Valid for gasoline engine 274 |
16E |
| U39 |
Valid for gasoline engine 177 |
16E |
| U406 |
Valid for diesel engine 626 |
15C |
| U561 |
Valid for Delphi system |
16C |
| U562 |
Valid for Bosch system |
16C |
| U948 |
Valid for diesel engine 651 |
15C |
| U948 |
Valid for diesel engine 651 |
15C |
| U978 |
Valid for hybrid drive |
16C |
| Y3/8n4 |
Fully integrated transmission control unit |
28B |
