Remove/install sensors for Blind Spot Assist - AR54.71-P-0100LW
MODEL 205.0/1/2 with CODE 234 (Blind Spot Monitoring)
MODEL 205.0/1/2 with CODE 237 (Active Blind Spot Assist)

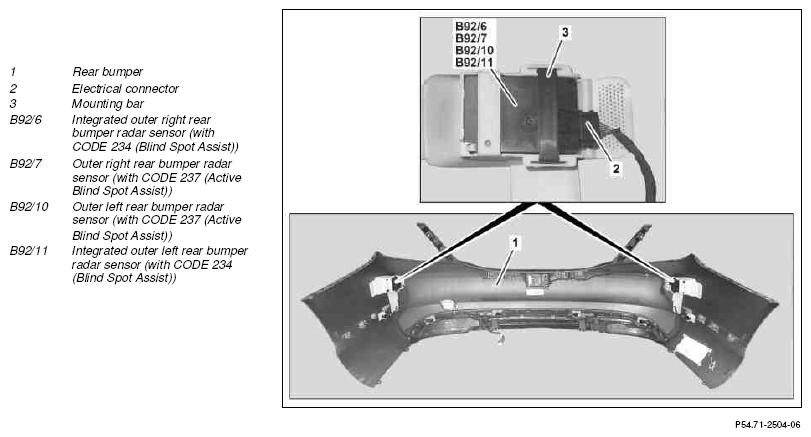

Shown on model 205.0
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Notes on preventing damage to electronic components due to a magnetic tool | AH54.00-P-0002-01A | ||
| Remove/install | |||
| 1 | Remove rear bumper (1) | MODEL 205.2 with CODE 234 (Blind Spot Monitoring) MODEL 205.2 with CODE 237 (Active Blind Spot Assist) |
AR88.20-P-2200LWS |
| MODEL 205.0/1 with CODE 234 (Blind Spot Monitoring) MODEL 205.0/1 with CODE 237 (Active Blind Spot Assist) |
AR88.20-P-2200LW | ||
| 2 | Disconnect electrical connection (2) at integrated outer right rear bumper radar sensor (B92/6) or outer right rear bumper radar sensor (B92/7) or outer left rear bumper radar sensor (B92/10) or integrated outer left rear bumper radar sensor (B92/11) | ||
| 3 | Remove mounting bar (3) | MODEL 205.0/1 with CODE 234 (Blind Spot Monitoring) MODEL 205.0/1 with CODE 237 (Active Blind Spot Assist) |
|
| 4 | Remove integrated outer right rear bumper radar sensor (B92/6) or outer right rear bumper radar sensor (B92/7) or outer left rear bumper radar sensor (B92/10) or integrated outer left rear bumper radar sensor (B92/11) | ||
| 5 | Install in the reverse order |
