Fuse Assignment Of Pre-Fuse Box In Engine Compartment - GF54.15-P-1256-25RF
Model 205, 253

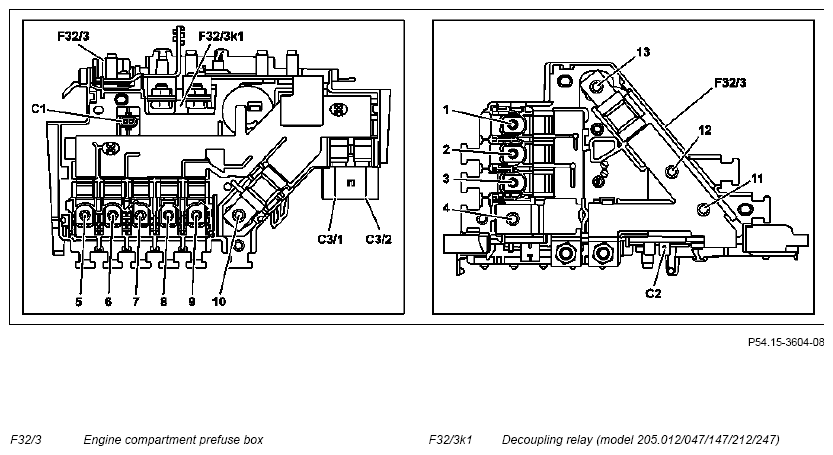

Side view, viewed from top
| Connection | Fuse Identification | Circuit | Line ID (line fused) | Fused component | Rating in amperes (A) |
|---|---|---|---|---|---|
| 1 | Electrical fuse 1 (F32/3f1) | 30 | - | Spare | - |
| 2 | Electrical fuse 2 (F32/3f2) | 30 | 10.0 RDBK | Valid for diesel engine: Glow output stage (N14/3) |
100 |
| 3 | Electrical fuse 3 (F32/3f3) | 30 | 6.0 RD | Engine fuse and relay module (K40/8) | 60 |
| 4 | - | 30 | 35.0 RD | On-board electrical system battery connection (G1) | - |
| 5 | Electrical fuse 5 (F32/3f5) | 30 | 16.0 RD | Engine fuse and relay module (K40/8) | 150 |
| 6 | Electrical fuse 6 (F32/3f6) | 30 | 16.0 RD | Left fuse and relay module (K40/6) | 125 |
| 7 | Electrical fuse 7 (F32/3f7) | 30 | 10.0 RD | Fan motor (M4/7) (600 W, variant specific) | 80 |
| 12.0 RD | Fan motor (M4/7) (850 W, variant specific) | ||||
| 8 | Electrical fuse 8 (F32/3f8) | 30 | 12.0 RD | Electrical power steering control unit (N68) | 125 |
| 9 | Electrical fuse 9 (F32/3f9) | 30 | 16.0 RD | Fan motor (M4/7) (1000 W, variant specific) | 150 |
| 10 | Electrical fuse 10 (F32/3f10) | 30 | 35.0 BK | Vehicle interior prefuse box (F32/4) | 200 |
| 11 | - | 30 | - | Spare | - |
| 12 | - | 30 | 35.0 BK | Valid for model 205.012/047/147/212/247: Power electronics control unit (N129/1) |
- |
| 25.0 BK | Valid for model 205 (except 205.012/212) with engine 651.9 and CODE 494 (USA version): Catalytic converter heater control unit (N33/3) |
||||
| 13 | Electrical fuse 13 (F32/3f13) | 30 | 50.0 RD | Alternator (G2) | 400 |
| C1 | - | - | - | Valid for model 205.012/047/147/212/247: Decoupling relay (F32/3k1) |
- |
| C2 | - | - | - | Valid for model 205.012/047/147/212/247: Circuit 31 |
- |
| C3/1 | Electrical fuse C3/1 (F32/3fC3/1) | 30 | 6.0 RD | Valid except model 205.086/087/286/287: Electronic Stability Program control unit (N30/4) |
40 |
| C3/2 | Electrical fuse C3/2 (F32/3fC3/2) | 30 | 6.0 RD | Valid except model 205.086/087/286/287: Electronic Stability Program control unit (N30/4) |
60 |
| 4.0 RD | Valid for model 205.086/087/286/287: Electronic Stability Program control unit (N30/4) |
