Wiring diagram for telematics services communications module control unit - PE82.85-P-2105-97FBA

Code: Designation: Position:
A0 Use of wiring diagrams 64L
A2/125 Communications module/stationary heater antenna splitter 20L
A2/23 GPS antenna 55L
A2/52 Emergency call system antenna 20L
A26/17 Head unit 16L
A26/17 Head unit 46L
A26/17 Head unit 41L
CAN L Hybrid CAN 11K
Code 348 Emergency call/assistance system 22D
Code 350 Ecall Europe emergency call system 29D
Code 350 Ecall Europe emergency call system 39D
Code 520 Audio 20 USB 44E
Code 520 Audio 20 USB 54D
Code 522 Audio 20 radio 44E
Code 531 COMAND APS 44D
Code 810 Sound system 34D
Code 810 Sound system 49D
Code B54 Live Traffic Information 14D
Code B57 COM MODULE battery status 9E
Code B57 COM MODULE battery status 19D
Code ME06 Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) 9D
F1/3 Right A-pillar fuse box 3L
F1/3f309 Fuse 309 1K
H4/27 Center instrument panel speaker 31L
N112/1 Telematics services communication module 4A
N112/1 Telematics services communication module 12A
N112/1 Telematics services communication module 28A
N112/1 Telematics services communication module 20A
N112/1 Telematics services communication module 36A
N112/1 Telematics services communication module 44A
N112/1 Telematics services communication module 52A
N123/4 Emergency call system control unit 25L
N40/3 Sound system amplifier control unit 36L
N40/3 Sound system amplifier control unit 51L
U12 Valid for left-hand drive vehicles 6D
U12 Valid for left-hand drive vehicles 34E
U12 Valid for left-hand drive vehicles 54E
U13 Valid for right-hand drive vehicles 6E
U13 Valid for right-hand drive vehicles 34E
U13 Valid for right-hand drive vehicles 54E
W6 Left wheel arch trunk ground point 3G
X11/4 Diagnostic connector 7L
X18 Cockpit wiring harness and frame floor assembly electrical connector 6G
X18 Cockpit wiring harness and frame floor assembly electrical connector 36H
X18 Cockpit wiring harness and frame floor assembly electrical connector 46H
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 6G
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 24H
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 30G
X18/35 Cockpit wiring harness and frame floor assembly electrical connector 36H
X30/44 Hybrid CAN (CAN L) potential distributor electrical connector 12L
X35/1 Left front door electrical connector 55H
X35/2 Right front door electrical connector 55H
Z35/12z1 Diagnostic CAN (CAN D) low connector sleeve 8J
Z35/13z1 Diagnostic CAN (CAN D) high connector sleeve 6J

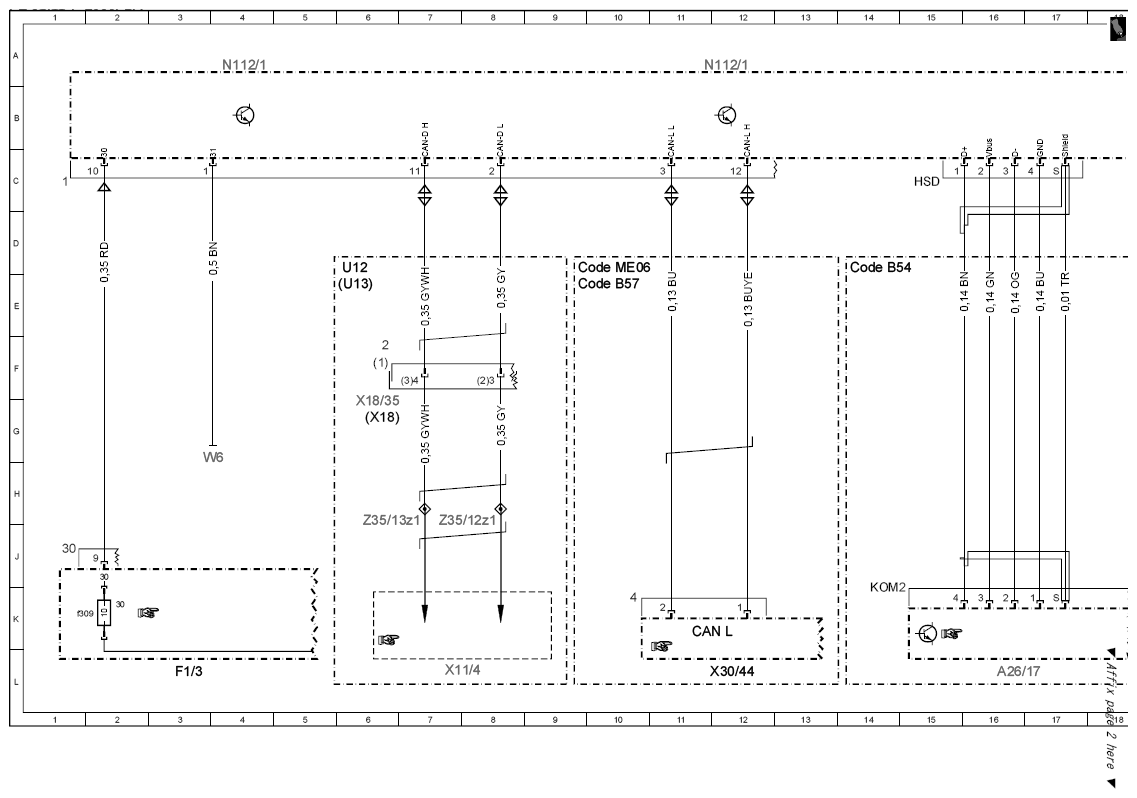

Fig 1: Telematics Services Communications Module Control Unit - Wiring Diagram (1 Of 4)
G10134792Courtesy of MERCEDES-BENZ USA

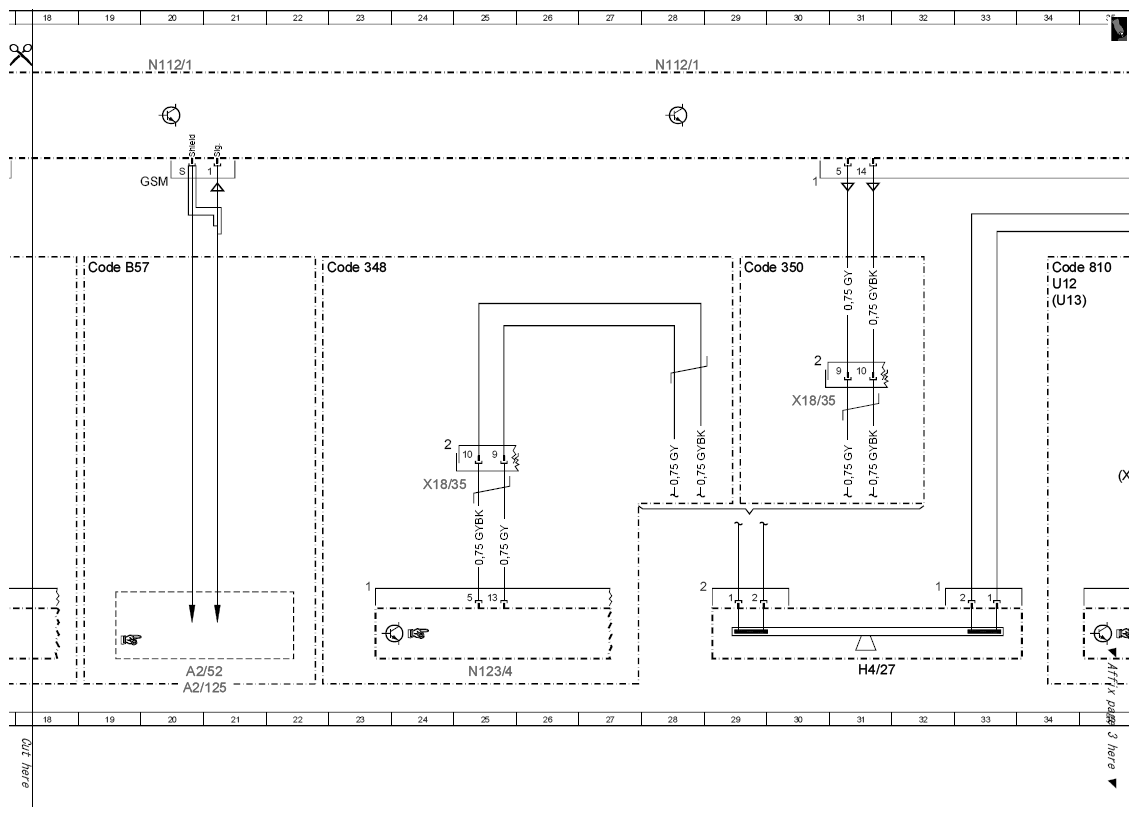

Fig 2: Telematics Services Communications Module Control Unit - Wiring Diagram (2 Of 4)
G10134793Courtesy of MERCEDES-BENZ USA

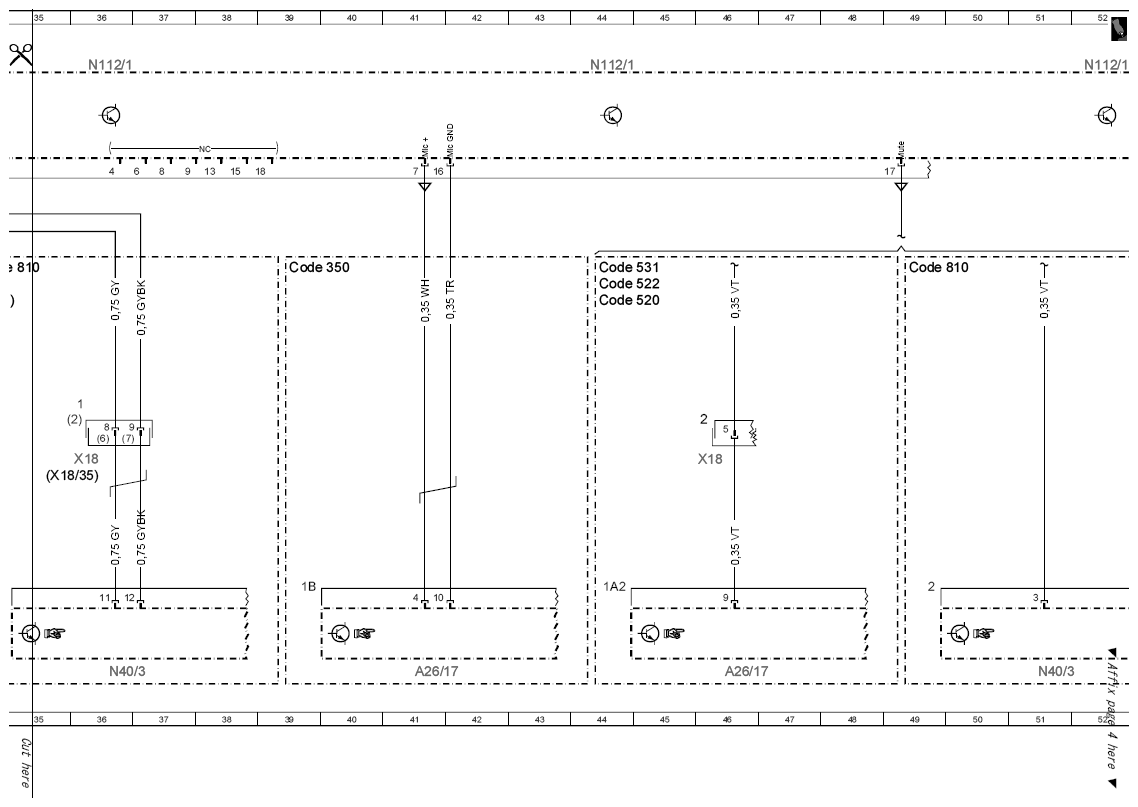

Fig 3: Telematics Services Communications Module Control Unit - Wiring Diagram (3 Of 4)
G10134794Courtesy of MERCEDES-BENZ USA

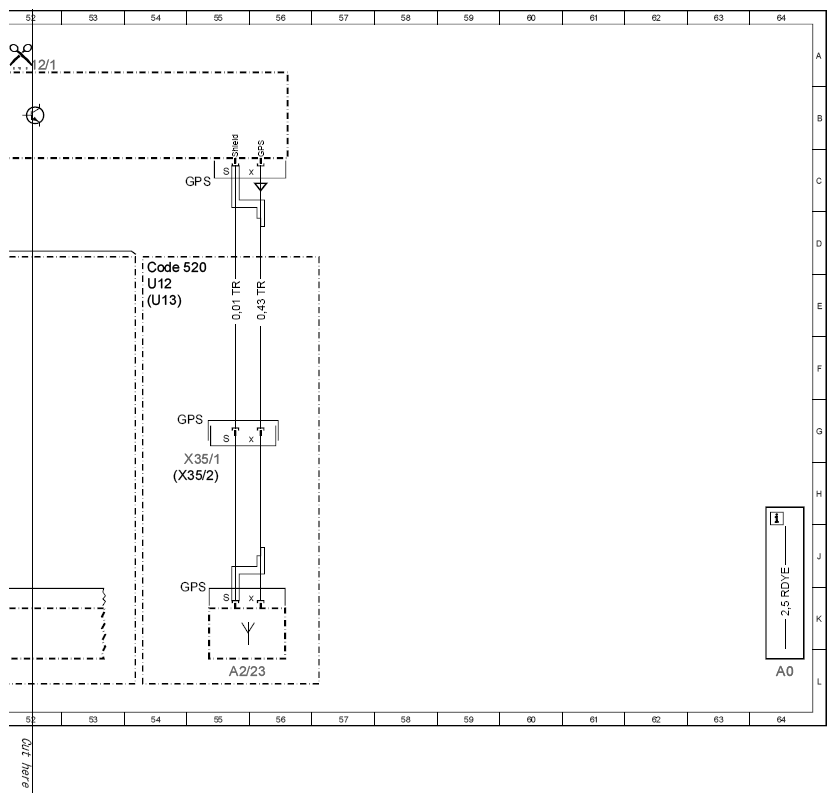

Fig 4: Telematics Services Communications Module Control Unit - Wiring Diagram (4 Of 4)
G10134795Courtesy of MERCEDES-BENZ USA
