| 1 |
Circuit 15, status |
11F |
| 10 |
Seat position detection switch, status |
8F |
| 11 |
Crash, signal |
20F |
| 11 |
Crash, signal |
32C |
| 11 |
Crash, signal |
16C |
| 11 |
Crash, signal |
13J |
| 11 |
Crash, signal |
16J |
| 11 |
Crash, signal |
15G |
| 11 |
Crash, signal |
21J |
| 11 |
Crash, signal |
36F |
| 11 |
Crash, signal |
33G |
| 11 |
Crash, signal |
14J |
| 12 |
Pyrofuse, actuation |
8K |
| 12 |
Pyrofuse, actuation |
11C |
| 13 |
Heat, request |
29H |
| 2 |
Indicator lamp, request |
7B |
| 3 |
Front passenger airbag indicator lamp, request |
17A |
| 3 |
Front passenger airbag indicator lamp, request |
22A |
| 3 |
Front passenger airbag indicator lamp, request |
26B |
| 4 |
Supplemental restraint system messages, request |
7B |
| 5 |
Front passenger seat occupied recognition, status |
9D |
| 5 |
Front passenger seat occupied recognition, status |
11H |
| 6 |
Seat belt buckle switch, status |
8F |
| 6 |
Seat belt buckle switch, status |
12F |
| 6 |
Seat belt buckle switch, status |
34J |
| 6 |
Seat belt buckle switch, status |
23F |
| 7 |
Impact detection, signal |
8G |
| 7 |
Impact detection, signal |
8E |
| 7 |
Impact detection, signal |
10H |
| 8 |
Autonomous brake application, signal |
12F |
| 8 |
Autonomous brake application, signal |
23G |
| 9 |
Squib, actuation |
4E |
| A1 |
Instrument cluster |
5A |
| A1e15 |
Supplemental restraint system indicator lamp |
3A |
| A1p13 |
Multifunction display |
4A |
| A26/17 |

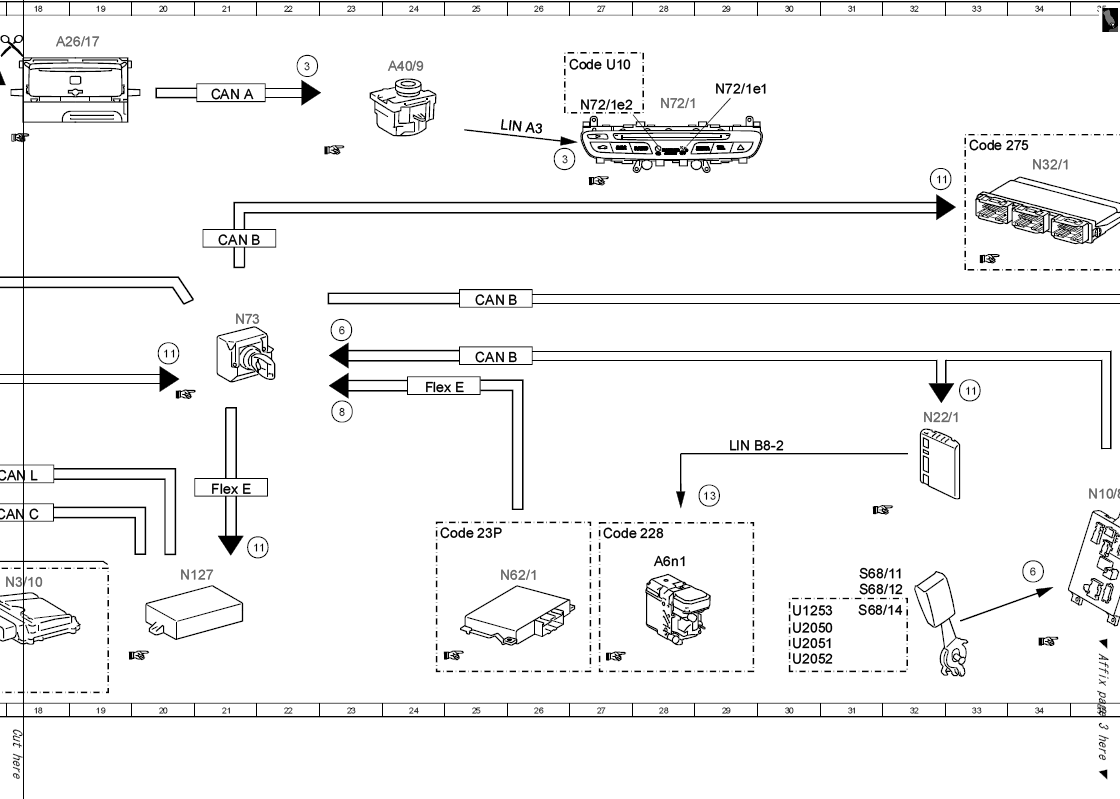

Head unit |
18A |
| A40/9 |
Audio/COMAND control panel |
24A |
| A53 |
Left sidebag sensor |
6D |
| A54 |
Right sidebag sensor |
6D |
| A6n1 |
Stationary heater control unit |
28J |
| B41/1 |
Front passenger seat occupied recognition |
10K |
| B48/1 |
Left frontal acceleration sensor |
9J |
| B48/10 |
Right rear door pressure sensor |
6H |
| B48/2 |
Right frontal acceleration sensor |
9J |
| B48/7 |
Left front door pressure sensor |
6G |
| B48/8 |
Right front door pressure sensor |
6G |
| B48/9 |
Left rear door pressure sensor |
6H |
| CAN A |
Telematics CAN |
21B |
| CAN B |
Interior CAN |
25E |
| CAN B |
Interior CAN |
25F |
| CAN B |
Interior CAN |
16D |
| CAN B |
Interior CAN |
21D |
| CAN C |
Engine CAN |
18J |
| CAN HMI |
User interface CAN |
8B |
| CAN HMI |
User interface CAN |
13F |
| CAN HMI |
User interface CAN |
11A |
| CAN L |
Hybrid CAN |
18H |
| Code 228 |
Stationary heater |
27J |
| Code 23P |
Driver assistance package |
24J |
| Code 275 |
Memory package |
33C |
| Code 298 |
Rear safety package |
1D |
| Code 298 |
Rear safety package |
5H |
| Code 460 |
Canada version |
1G |
| Code 460 |
Canada version |
4K |
| Code 494 |
USA version |
1F |
| Code 494 |
USA version |
4K |
| Code U10 |
SBE - Seat occupancy recognition |
4C |
| Code U10 |
SBE - Seat occupancy recognition |
26A |
| F63 |
Pyrofuse |
7K |
| Flex E |
Chassis FlexRay |
24G |
| Flex E |
Chassis FlexRay |
21H |
| K88 |
Pyrotechnical separator |
12B |
| LIN A3 |
LCP LIN |
26B |
| LIN B8-2 |
Climate control LIN 2 |
29G |
| LIN E2 |
Seat occupied recognition LIN |
7D |
| N10/6 |
Front SAM control unit |
14B |
| N10/8 |
Rear SAM control unit |
35H |
| N110 |
Weight Sensing System (WSS) control unit |
4C |
| N127 |
Drivetrain control unit |
20K |
| N2/10 |

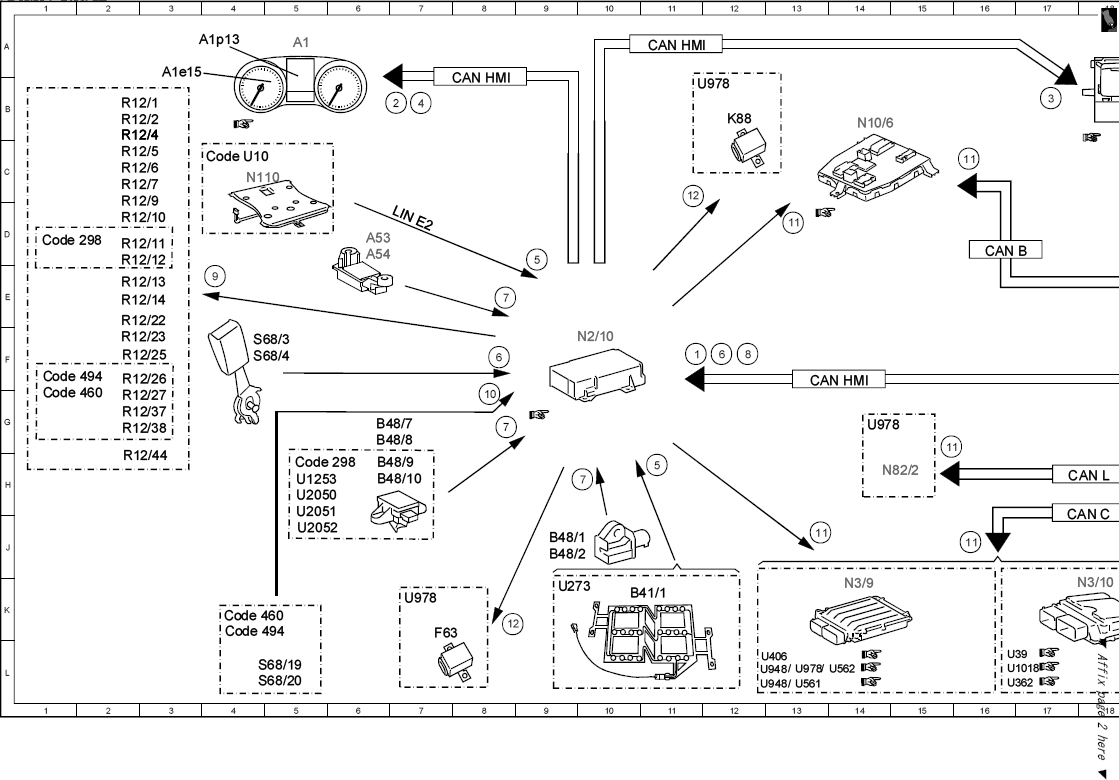

Supplemental restraint system control unit |
10F |
| N22/1 |
Climate control unit |
32G |
| N3/10 |
ME-SFI [ME] control unit |
18K |
| N3/9 |
CDI control unit |
14K |
| N32/1 |
Driver seat control unit |
34C |
| N62/1 |
Radar sensors control unit |
26K |
| N69/1 |
Left front door control unit |
38D |
| N69/2 |
Right front door control unit |
38D |
| N72/1 |
Upper control panel control unit |
28B |
| N72/1e1 |
Front passenger airbag OFF indicator lamp |
29B |
| N72/1e2 |
Front passenger airbag ON indicator lamp |
27B |
| N73 |
Electronic ignition switch control unit |
21E |
| N82/2 |
Battery management system control unit |
15H |
| R12/1 |
Driver ETR [GUS] squib |
2B |
| R12/10 |
Front passenger sidebag squib |
2D |
| R12/11 |
Left rear sidebag squib |
2D |
| R12/12 |
Right rear sidebag squib |
2D |
| R12/13 |
Driver airbag squib 1 |
2E |
| R12/14 |
Driver airbag squib 2 |
2E |
| R12/2 |
Front passenger ETR [GUS] squib |
2B |
| R12/22 |
Left windowbag squib |
2E |
| R12/23 |
Right windowbag squib |
2F |
| R12/25 |
Driver kneebag squib |
2F |
| R12/26 |
Front passenger belt force limiter |
2F |
| R12/27 |
Driver belt force limiter |
2G |
| R12/37 |
Driver-side anchor fitting tensioner squib |
2G |
| R12/38 |
Front passenger anchor fitting tensioner squib |
2G |
| R12/4 |
Front passenger airbag squib 1 |
2B |
| R12/44 |
Front passenger airbag bleed valve squib |
2H |
| R12/5 |
Front passenger airbag squib 2 |
2C |
| R12/6 |
Left rear emergency tensioning retractor squib |
2C |
| R12/7 |
Right rear emergency tensioning retractor squib |
2C |
| R12/9 |
Driver sidebag squib |
2D |
| S68/11 |
Left rear seat belt buckle switch |
31K |
| S68/12 |
Right rear seat belt buckle switch |
31K |
| S68/14 |
Center rear seat belt buckle switch |
31K |
| S68/19 |
Driver seat position detection switch |
4L |
| S68/20 |
Front passenger seat position detection switch |
4L |
| S68/3 |
Driver seat belt buckle switch |
4F |
| S68/4 |
Front passenger seat belt buckle switch |
4F |
| U1018 |
Valid for gasoline engine 276 |
16L |
| U1253 |
Valid for model 253 |
30K |
| U1253 |
Valid for model 253 |
5H |
| U2050 |
Valid for model 205.0 |
30K |
| U2050 |
Valid for model 205.0 |
5H |
| U2051 |
Valid for model 205.1 |
30L |
| U2051 |
Valid for model 205.1 |
5J |
| U2052 |
Valid for model 205.2 |
30L |
| U2052 |
Valid for model 205.2 |
5J |
| U273 |
Valid except CODE U10 (SBE - seat occupied recognition) |
9K |
| U362 |
Valid for gasoline engine 274 |
16L |
| U39 |
Valid for gasoline engine 177 |
16L |
| U406 |
Valid for diesel engine 626 |
12L |
| U561 |
Valid for Delphi system |
13L |
| U562 |
Valid for Bosch system |
14L |
| U948 |
Valid for diesel engine 651 |
12L |
| U948 |
Valid for diesel engine 651 |
12L |
| U978 |
Valid for hybrid drive |
7K |
| U978 |
Valid for hybrid drive |
14G |
| U978 |
Valid for hybrid drive |
11B |
| U978 |
Valid for hybrid drive |
13L |
