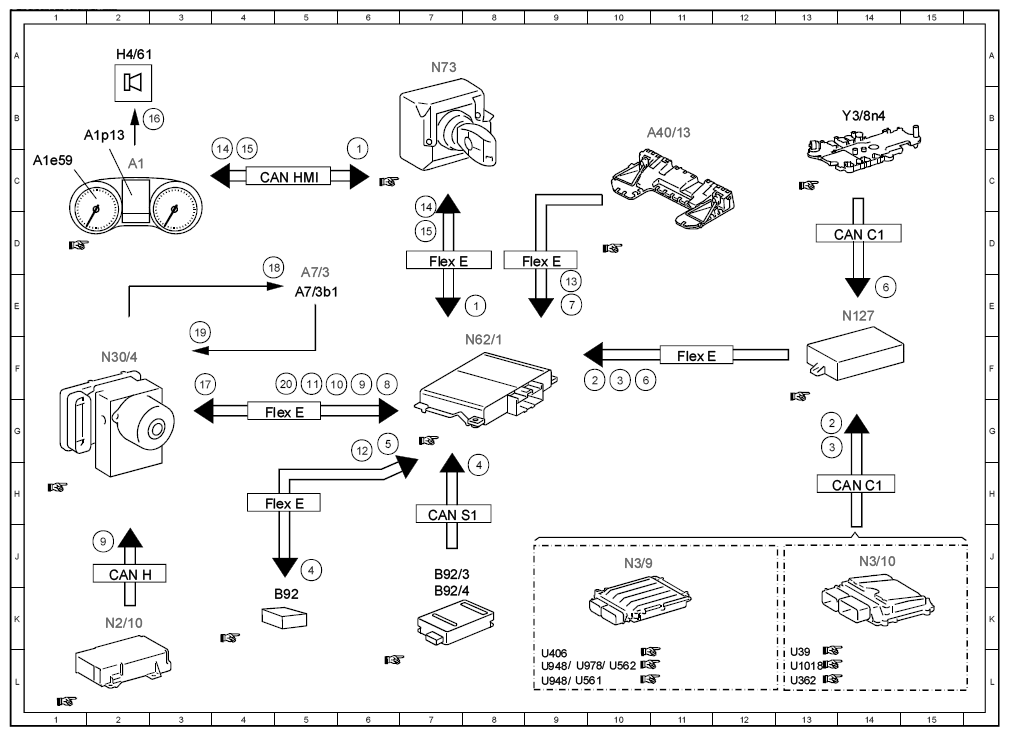

| 1 |
PRE-SAFE® brake, status |
8E |
| 1 |
PRE-SAFE® brake, status |
6C |
| 10 |
Wheel speed, signal |
5F |
| 11 |
Wheel rotation direction, signal |
5F |
| 12 |
Far range radar sensor, signal |
6G |
| 13 |
Object information, data package |
9E |
| 14 |
PRE-SAFE® brake distance warning, request |
4C |
| 14 |
PRE-SAFE® brake distance warning, request |
7C |
| 15 |
Warning tone, request |
4C |
| 15 |
Warning tone, request |
7D |
| 16 |
Speaker, actuation |
3B |
| 17 |
Service brake braking torque, request |
3F |
| 18 |
Traction system hydraulic unit, actuation |
4D |
| 19 |
Front axle brake pressure sensor, signal |
4E |
| 2 |
Engine running, signal |
10F |
| 2 |
Engine running, signal |
13G |
| 20 |
Braking torque, signal |
5F |
| 3 |
Drivetrain operational, signal |
10F |
| 3 |
Drivetrain operational, signal |
13G |
| 4 |
Close range radar sensors, signal |
8H |
| 4 |
Close range radar sensors, signal |
5J |
| 5 |
Radar sensor system operational, status |
7G |
| 6 |
Gear range, status |
10F |
| 6 |
Gear range, status |
14E |
| 7 |
Stereo multifunction camera, status |
9E |
| 8 |
ESP®, status |
6F |
| 9 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
2J |
| 9 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
6F |
| A1 |
Instrument cluster |
2C |
| A1e59 |
DISTRONIC warning lamp |
1C |
| A1p13 |
Multifunction display |
2B |
| A40/13 |
Stereo multifunction camera |
10B |
| A7/3 |
Traction system hydraulic unit |
5E |
| A7/3b1 |
Front axle brake pressure sensor |
5E |
| B92 |
Front long-range radar sensor |
5K |
| B92/3 |
Left front bumper radar sensor |
7J |
| B92/4 |
Right front bumper radar sensor |
7K |
| CAN C1 |
Drive train CAN |
14H |
| CAN C1 |
Drive train CAN |
14D |
| CAN H |
Vehicle dynamics CAN |
2J |
| CAN HMI |
User interface CAN |
5C |
| CAN S1 |
Radar CAN 1 |
7H |
| Flex E |
Chassis FlexRay |
4H |
| Flex E |
Chassis FlexRay |
11F |
| Flex E |
Chassis FlexRay |
9D |
| Flex E |
Chassis FlexRay |
7D |
| Flex E |
Chassis FlexRay |
4G |
| H4/61 |
Instrument cluster speaker |
2A |
| N127 |
Drivetrain control unit |
14E |
| N2/10 |
Supplemental restraint system control unit |
2K |
| N3/10 |
ME-SFI [ME] control unit |
14J |
| N3/9 |
CDI control unit |
10J |
| N30/4 |
Electronic Stability Program control unit |
2F |
| N62/1 |
Radar sensors control unit |
8F |
| N73 |
Electronic ignition switch control unit |
7A |
| U1018 |
Valid for gasoline engine 276 |
13L |
| U362 |
Valid for gasoline engine 274 |
13L |
| U39 |
Valid for gasoline engine 177 |
13L |
| U406 |
Valid for diesel engine 626 |
9L |
| U561 |
Valid for Delphi system |
9L |
| U562 |
Valid for Bosch system |
10L |
| U948 |
Valid for diesel engine 651 |
9L |
| U948 |
Valid for diesel engine 651 |
9L |
| U978 |
Valid for hybrid drive |
9L |
| Y3/8n4 |
Fully integrated transmission control control unit |
14B |
