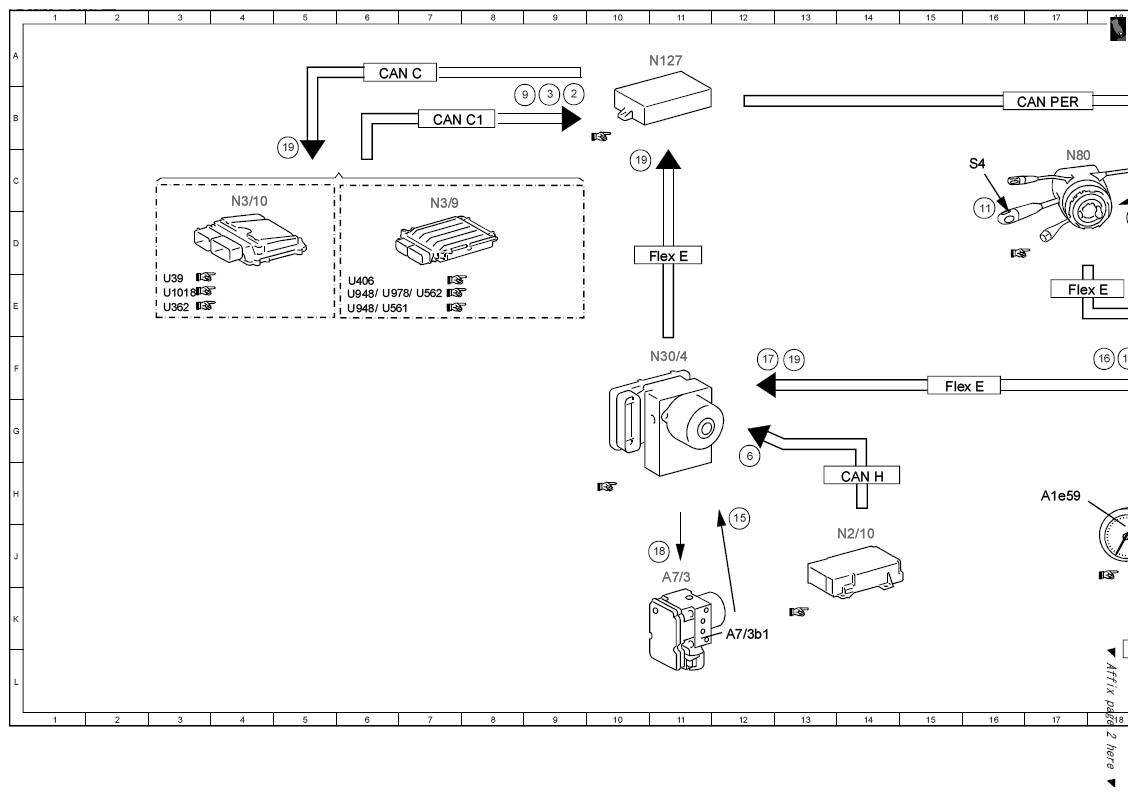

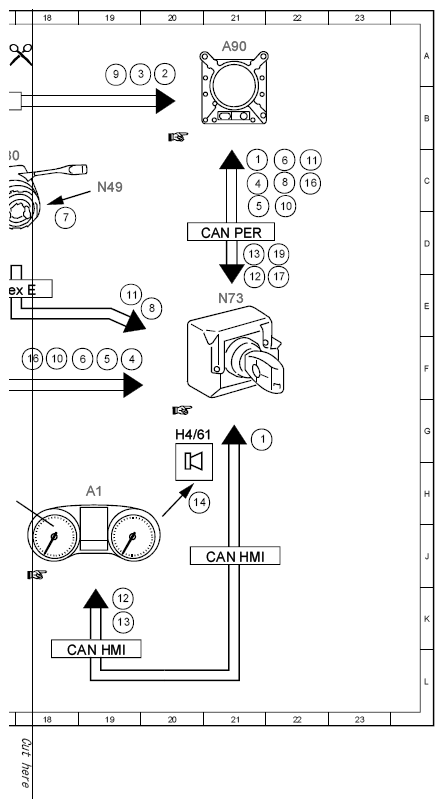

| 1 |
COLLISION PREVENTION ASSIST, status |
21C |
| 1 |
COLLISION PREVENTION ASSIST, status |
21G |
| 10 |
Brake pedal, status |
19F |
| 10 |
Brake pedal, status |
22C |
| 11 |
Combination switch, status |
22C |
| 11 |
Combination switch, status |
19E |
| 11 |
Combination switch, status |
16D |
| 12 |
Warning tone, request |
19K |
| 12 |
Warning tone, request |
21E |
| 13 |
Warning lamp, request |
19K |
| 13 |
Warning lamp, request |
21D |
| 14 |
Speaker, actuation |
20H |
| 15 |
Front axle brake pressure sensor, signal |
12H |
| 16 |
Braking torque, signal |
18F |
| 16 |
Braking torque, signal |
22C |
| 17 |
Service brake braking torque, request |
12F |
| 17 |
Service brake braking torque, request |
22E |
| 18 |
Traction system hydraulic unit, actuation |
11J |
| 19 |
Engine torque, reduce request |
5C |
| 19 |
Engine torque, reduce request |
22D |
| 19 |
Engine torque, reduce request |
13F |
| 19 |
Engine torque, reduce request |
10C |
| 2 |
Engine running, signal |
20A |
| 2 |
Engine running, signal |
9B |
| 3 |
Drivetrain operational, signal |
9B |
| 3 |
Drivetrain operational, signal |
19A |
| 4 |
Wheel speed, signal |
19F |
| 4 |
Wheel speed, signal |
21C |
| 5 |
Wheel rotation direction, signal |
19F |
| 5 |
Wheel rotation direction, signal |
21C |
| 6 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
19F |
| 6 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
22C |
| 6 |
Turn rate, lateral and longitudinal acceleration sensor, signal |
12G |
| 7 |
Steering wheel angle sensor, signal |
18C |
| 8 |
Steering wheel angle, signal |
20E |
| 8 |
Steering wheel angle, signal |
22C |
| 9 |
Accelerator pedal position, signal |
8B |
| 9 |
Accelerator pedal position, signal |
19A |
| A1 |
Instrument cluster |
19H |
| A1e59 |
DISTRONIC warning lamp |
17H |
| A7/3 |
Traction system hydraulic unit |
11J |
| A7/3b1 |
Front axle brake pressure sensor |
12K |
| A90 |
COLLISION PREVENTION ASSIST controller unit |
21A |
| CAN C |
Engine CAN |
6A |
| CAN C1 |
Drive train CAN |
7B |
| CAN H |
Vehicle dynamics CAN |
14H |
| CAN HMI |
User interface CAN |
21J |
| CAN HMI |
User interface CAN |
19L |
| CAN PER |
Peripherals CAN |
17B |
| CAN PER |
Peripherals CAN |
21D |
| Flex E |
Chassis FlexRay |
11D |
| Flex E |
Chassis FlexRay |
15F |
| Flex E |
Chassis FlexRay |
17E |
| H4/61 |
Instrument cluster speaker |
20G |
| N127 |
Drivetrain control unit |
11A |
| N2/10 |
Supplemental restraint system control unit |
14J |
| N3/10 |
ME-SFI [ME] control unit |
4C |
| N3/9 |
CDI control unit |
7C |
| N30/4 |
Electronic Stability Program control unit |
11F |
| N49 |
Steering wheel angle sensor |
19C |
| N73 |
Electronic ignition switch control unit |
21E |
| N80 |
Steering column module control unit |
17C |
| S4 |
Combination switch |
16C |
| U1018 |
Valid for gasoline engine 276 |
3E |
| U362 |
Valid for gasoline engine 274 |
3E |
| U39 |
Valid for gasoline engine 177 |
3E |
| U406 |
Valid for diesel engine 626 |
6E |
| U561 |
Valid for Delphi system |
6E |
| U562 |
Valid for Bosch system |
7E |
| U948 |
Valid for diesel engine 651 |
6E |
| U948 |
Valid for diesel engine 651 |
6E |
| U978 |
Valid for hybrid drive |
6E |
