Distronic PLUS electrical function schematic - PE30.30-P-2053-97FBA

Code: Designation: Position:
1 Engine running, signal 3G
1 Engine running, signal 14F
10 Wheel angle, signal 14E
11 Combination switch, status 17E
11 Combination switch, status 20F
12 Brake pedal, status 13E
13 Accelerator pedal position, signal 13F
13 Accelerator pedal position, signal 4G
14 Engine torque, increase request 11E
14 Engine torque, increase request 5E
14 Engine torque, increase request 5J
15 Engine torque, increase request 6E
16 Engage targeted gear, request 5C
16 Engage targeted gear, request 6E
16 Engage targeted gear, request 12E
17 Braking torque increase, request 11E
18 Braking torque reduction, request 11E
19 Traction system hydraulic unit, actuation 7C
2 Drivetrain operational, signal 3G
2 Drivetrain operational, signal 14F
20 Object information, data package 13E
21 Warning and system messages, request 12H
21 Warning and system messages, request 16G
22 Warning tone, request 12H
22 Warning tone, request 16G
23 Speaker, actuation 10K
24 Light-emitting diode actuation 22D
3 Parking brake, status 14E
4 Gear range, status 4E
4 Gear range, status 13F
5 CRUISE CONTROL lever, signal 17E
5 CRUISE CONTROL lever, signal 20E
6 Wheel speed, signal 14E
7 Available torque, signal 3H
7 Available torque, signal 8E
7 Available torque, signal 13E
8 Braking torque, signal 13E
9 Turn rate, lateral and longitudinal acceleration sensor, signal 11D
9 Turn rate, lateral and longitudinal acceleration sensor, signal 14E
A1 Instrument cluster 10H
A1e59 DISTRONIC warning lamp 8H
A1p13 Multifunction display 9H
A7/3 Traction system hydraulic unit 6B
A89 DISTRONIC electric controller unit 16E
CAN C Engine CAN 5H
CAN C1 Drive train CAN 3H
CAN C1 Drive train CAN 4D
CAN H Vehicle dynamics CAN 13C
CAN HMI User interface CAN 13J
Flex E Chassis FlexRay 6E
Flex E Chassis FlexRay 12E
Flex E Chassis FlexRay 10F
Flex E Chassis FlexRay 15G
Flex E Chassis FlexRay 18E
H4/61 Instrument cluster speaker 10K
N127 Drivetrain control unit 4E
N2/10 Supplemental restraint system control unit 13A
N3/10 ME-SFI [ME] control unit 6J
N3/9 CDI control unit 2J
N30/4 Electronic Stability Program control unit 9C
N73 Electronic ignition switch control unit 16H
N80 Steering column module control unit 21E
S4 Combination switch 19F
S40/4 Cruise control lever 20B
S40/4r1 DISTRONIC control 20B
S40/4s1 Resume from memory switch 20B
S40/4s2 Decelerate and set switch 20C
S40/4s3 Accelerate and set switch 20C
S40/4s4 OFF switch 20C
S40/4s6 SPEEDTRONIC switch 20C
S40/4v1 SPEEDTRONIC light emitting diode 22C
U1018 Valid for gasoline engine 276 5L
U2 Not valid for USA 20C
U2 Not valid for USA 21C
U362 Valid for gasoline engine 274 5L
U39 Valid for gasoline engine 177 5L
U406 Valid for diesel engine 626 1L
U561 Valid for Delphi system 1L
U562 Valid for Bosch system 2L
U948 Valid for diesel engine 651 1L
U948 Valid for diesel engine 651 1L
U978 Valid for hybrid drive 1L
Y3/8n4 Fully integrated transmission control control unit 4A

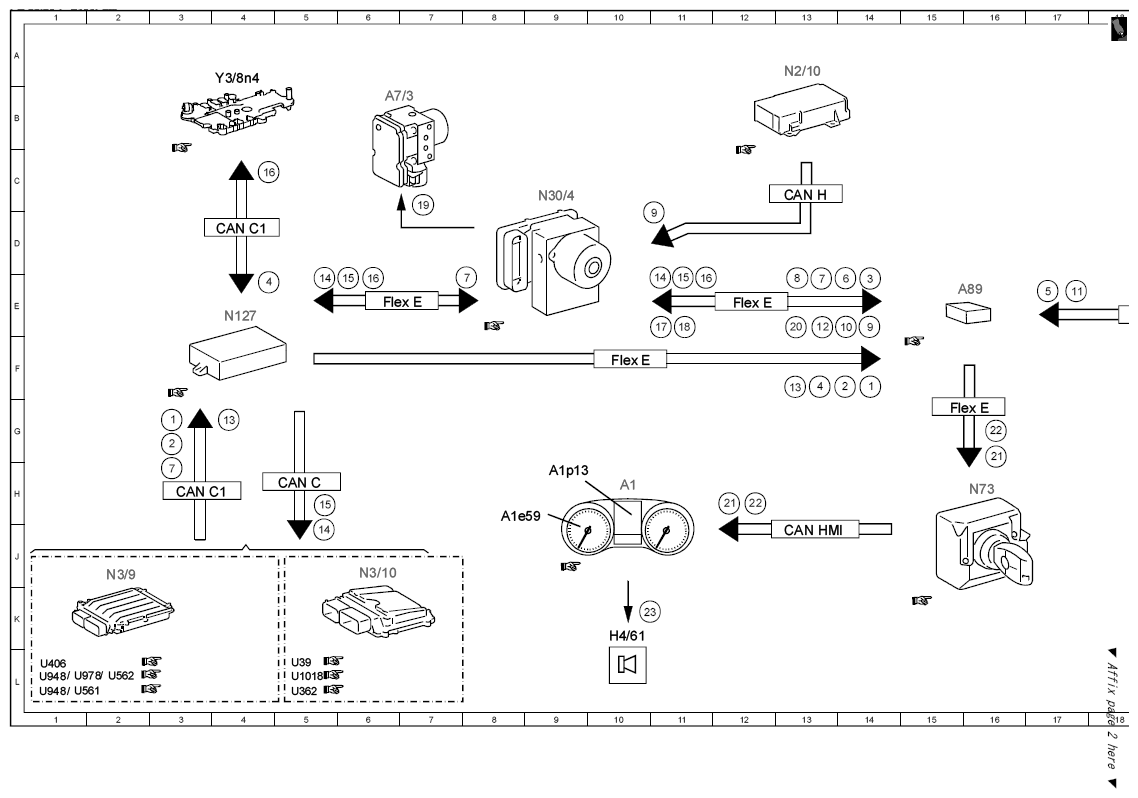

Fig 1: Distronic PLUS Electrical Function Schematic (1 Of 2)
G10132932Courtesy of MERCEDES-BENZ USA
Fig 2: Distronic PLUS Electrical Function Schematic (2 Of 2)
G10132933Courtesy of MERCEDES-BENZ USA
