Remove/install multimedia connection unit in front stowage compartment - AR82.60-P-1032LF
MODEL 217, 222.0/1/9
Shown on model 222

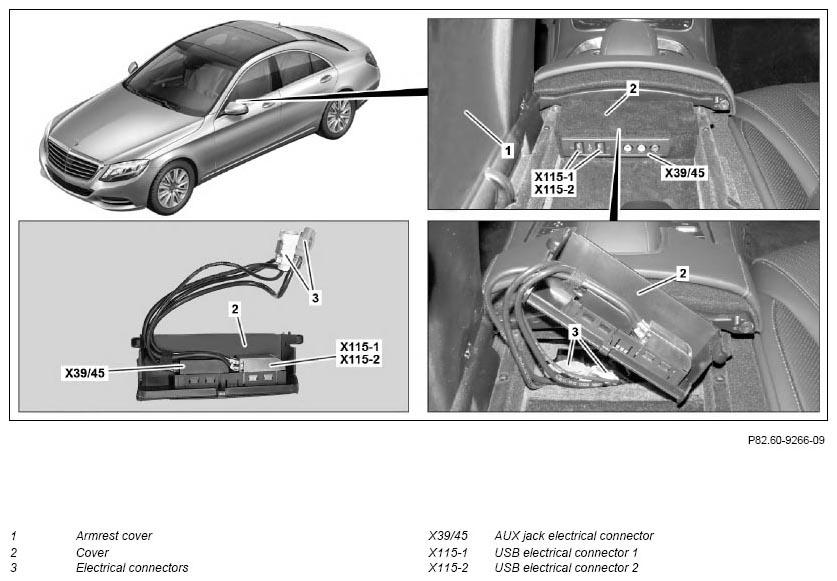

Fig 1: Front Stowage Compartment Multimedia Connection Unit Remove/Install Components - Shown On Model 222
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Open cover of armrest on center console (1) | ||
| 2 | Unclip cover (2) upward | Fig 2 | |
| 3 | Pull out and disconnect electrical connectors (3) | ||
| 4 | Unclip USB 1 electrical connector (X115-1) and USB 2 electrical connector (X115-2) or AUX connection electrical connector (X39/45) from cover (2) and remove | ||
| 5 | Install in the reverse order |
