Remove/install sensors for Blind Spot Assist - AR54.71-P-0100LF
MODEL 217, 222
with CODE 237 (Active Blind Spot Assist)
Shown on model 222
| Notes on preventing damage to electronic components due to a magnetic tool | AH54.00-P-0002-01A | ||
| Remove/install | |||
| 1 | Remove rear bumper | MODEL 217 | AR88.20-P-2200LC |
| MODEL 222 | AR88.20-P-2200LF | ||

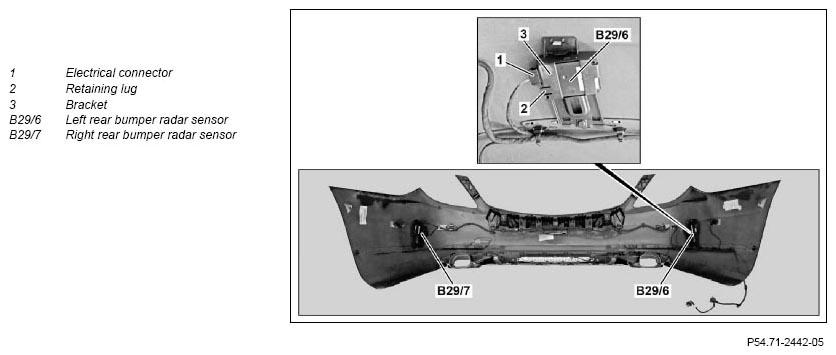

| 2 | Disconnect electrical connector (1) | ||
| 3.1 | Release retaining lug (2) and remove left rear bumper radar sensor (B29/6) or right rear bumper radar sensor (B29/7) from bracket (3) | MODEL 222 | |
| 3.2 | Release retaining lugs and remove left rear bumper radar sensor (B29/6) or right rear bumper radar sensor (B29/7) from bracket | MODEL 217 | |
| 4 | Install in the reverse order | ||
| 5 | Read out fault memory using the diagnostic system and delete | ||
| AD00.00-P-2000-04B |
