Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NAP
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.

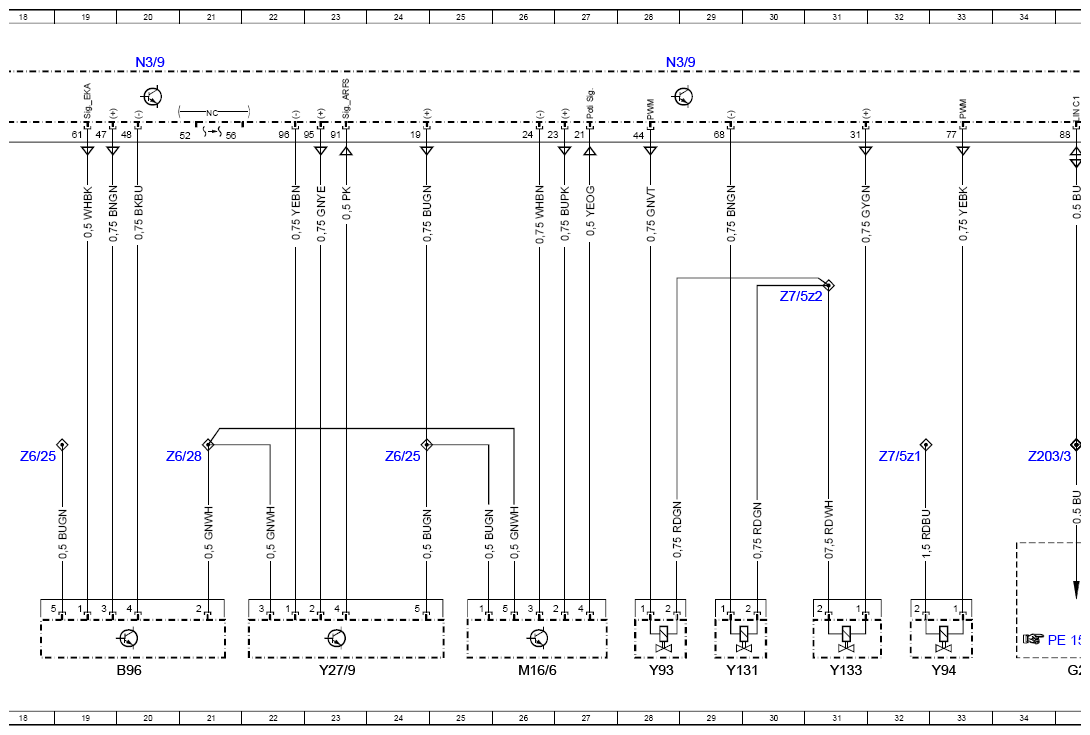

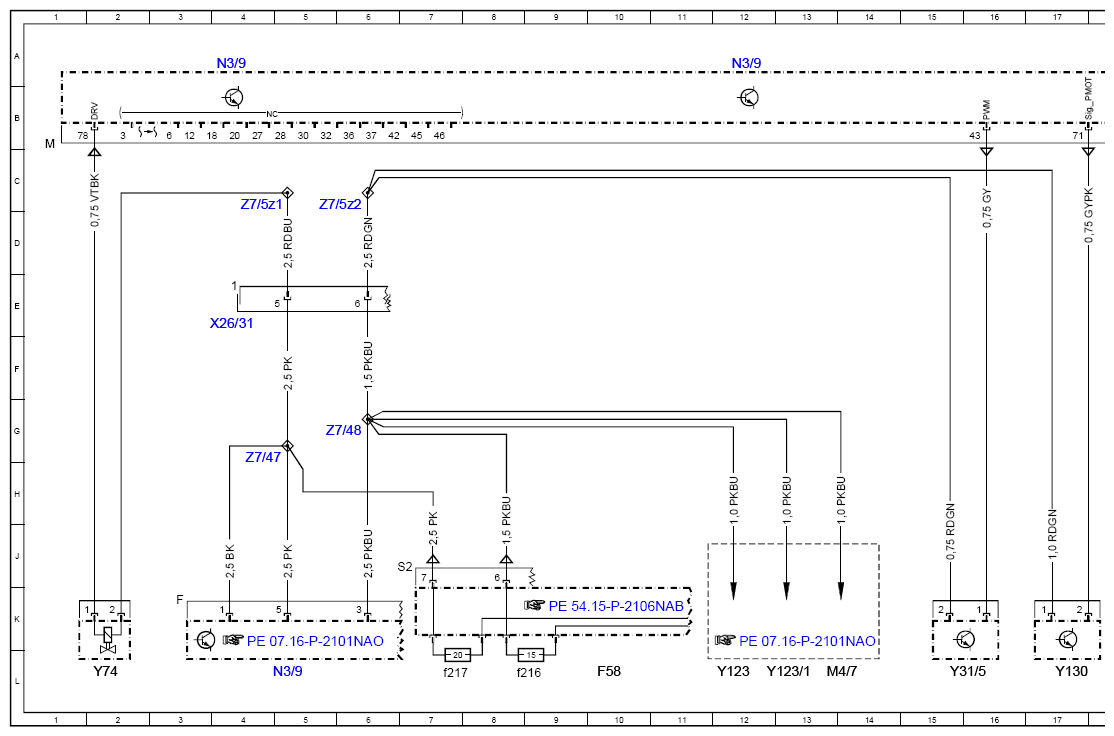

ENGINE 651.9 in MODEL 166 up to model year 2016 CODE 79O (modification of piezo-injectors OM651), control unit N3/9, vehicle plug. sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| B96 | Intake port shutoff Hall sensor | 20L |
| F58 | Engine compartment fuse and relay module | 10L |
| F58f216 | Fuse 216 | 9L |
| F58f217 | Fuse 217 | 7L |
| G2 | Alternator | 35L |
| M16/6 | Throttle valve actuator | 26L |
| M4/7 | Fan motor | 13L |
| N14/3 | Glow output stage | 36L |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 20A |
| N3/9 | CDI control unit | 28A |
| N3/9 | CDI control unit | 5L |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 37A |
| X26/31 | Engine/engine compartment electrical connector | 4E |
| Y123 | Left switchable engine mount | 12L |
| Y123/1 | Right switchable engine mount | 13L |
| Y130 | Engine oil pump valve | 17L |
| Y131 | Oil spray nozzle shutoff valve | 29L |
| Y133 | Coolant pump switchover valve | 31L |
| Y27/9 | Exhaust gas recirculation actuator | 23L |
| Y31/5 | Boost pressure control pressure transducer | 15L |
| Y74 | Pressure regulator valve | 2L |
| Y93 | Boost pressure control flap pressure transducer | 28L |
| Y94 | Quantity control valve | 33L |
| Z203/3 | Alternator LIN signal connector sleeve | 34G |
| Z6/25 | Sensor voltage supply connector sleeve | 18G |
| Z6/25 | Sensor voltage supply connector sleeve | 24G |
| Z6/28 | Sensor ground connector sleeve | 21G |
| Z7/47 | Circuit 87D1 connector sleeve | 4G |
| Z7/48 | Circuit 87D2 connector sleeve | 6G |
| Z7/5z1 | Circuit 87 connector sleeve | 4C |
| Z7/5z1 | Circuit 87 connector sleeve | 32G |
| Z7/5z2 | Circuit 87 connector sleeve | 6C |
| Z7/5z2 | Circuit 87 connector sleeve | 30E |
