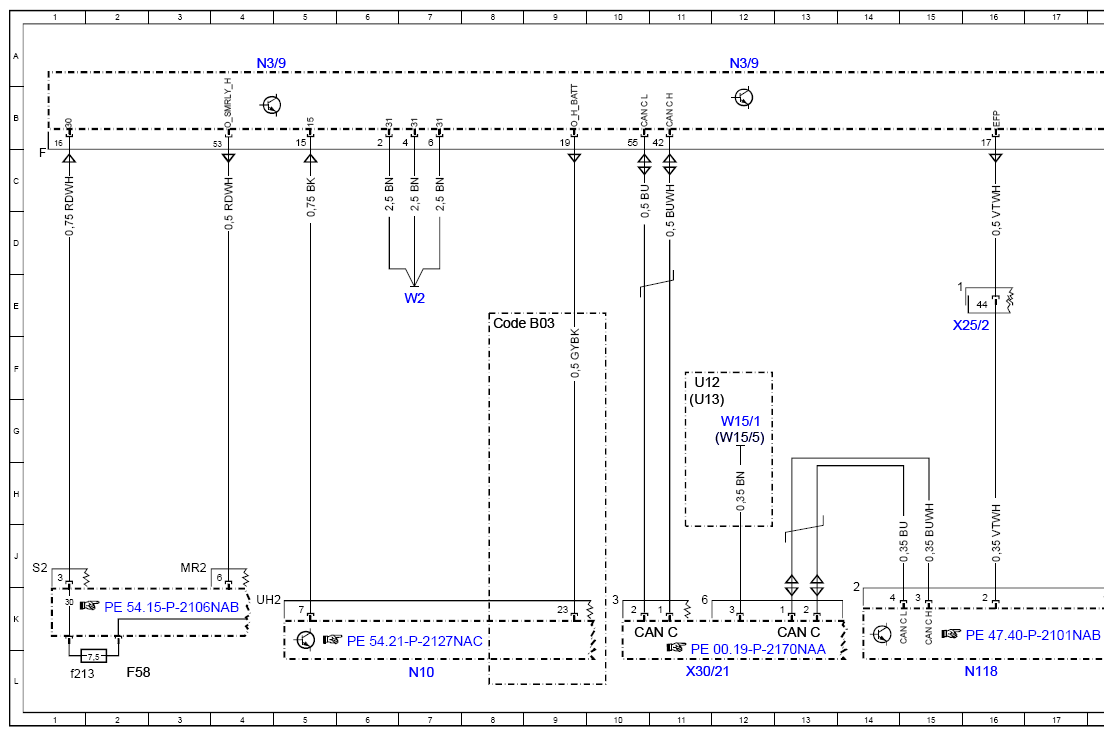

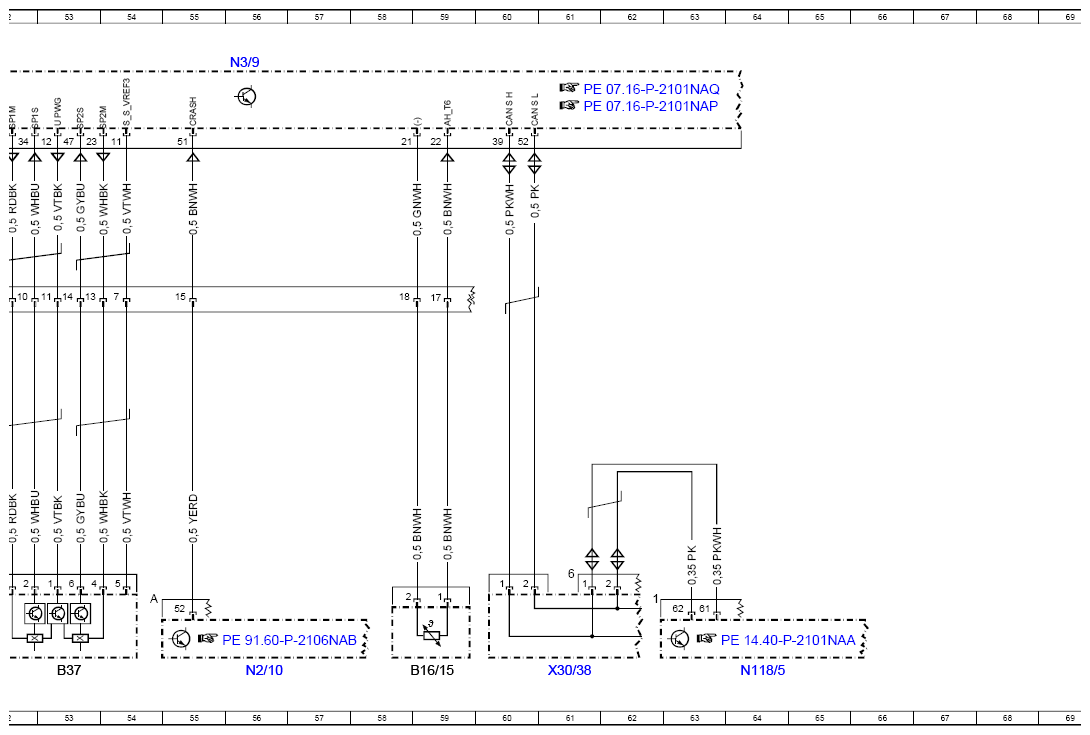

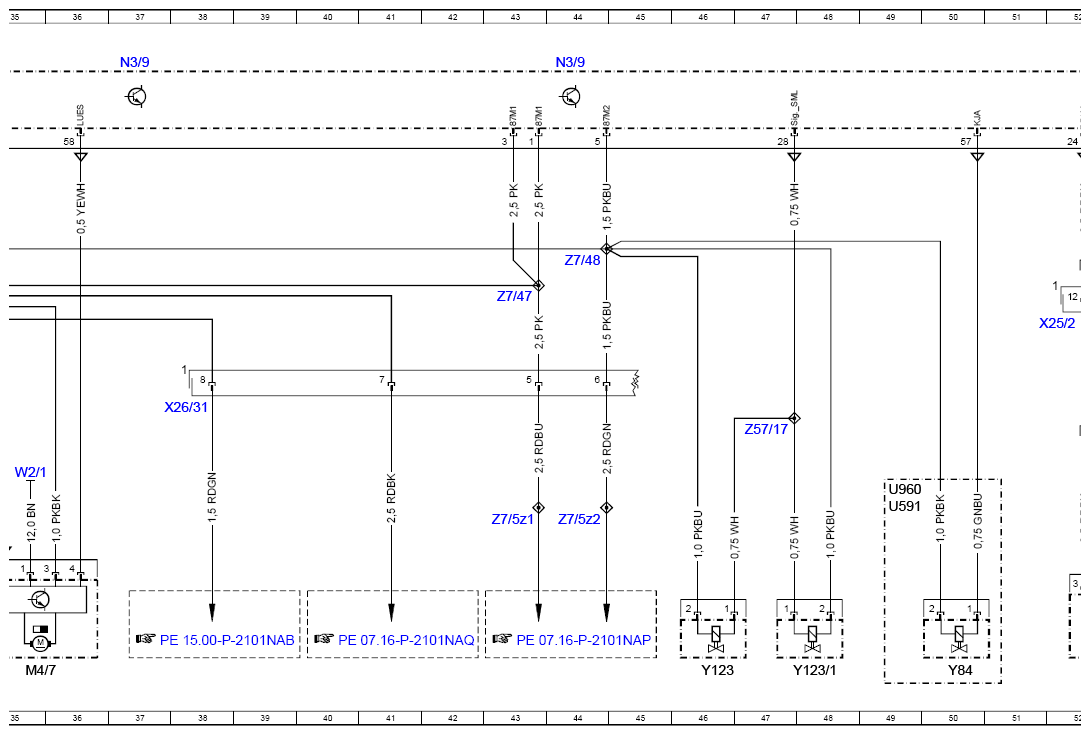

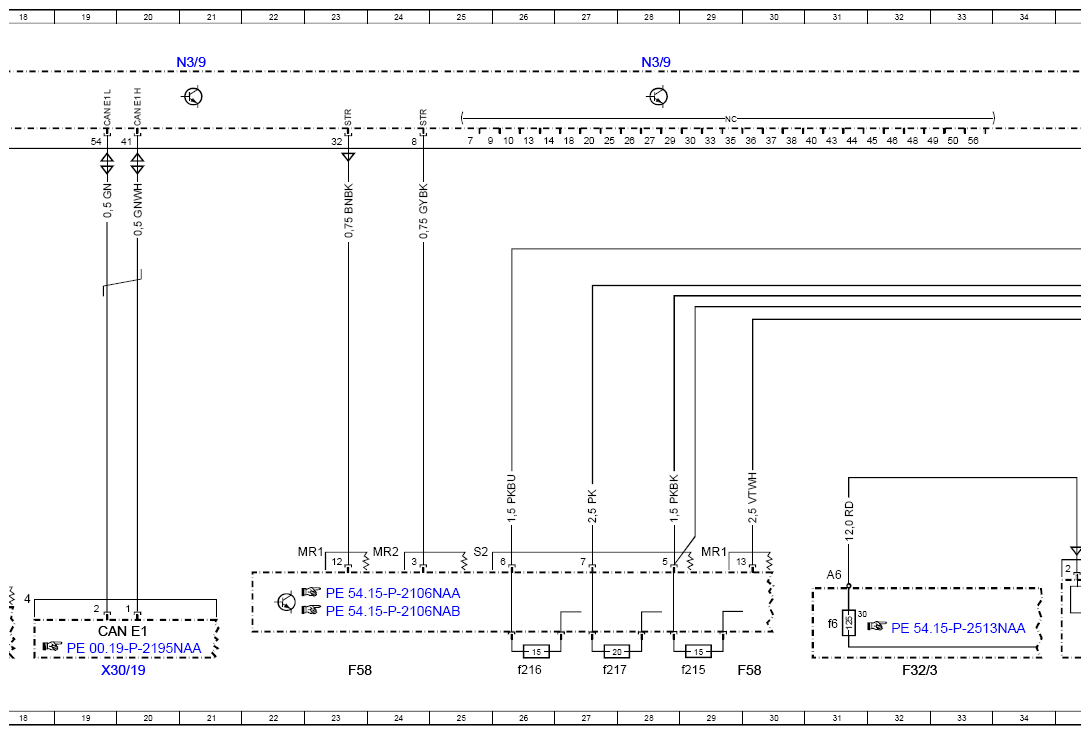

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NAO
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 651.9 in MODEL 166 up to model year 2016 CODE 79O (modification of piezo-injectors OM651), control unit N3/9, vehicle plug
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| B16/15 | Temperature sensor upstream of SCR catalytic converter | 59L |
| B37 | Accelerator pedal sensor | 53L |
| CAN C | Drive train CAN | 13K |
| CAN C | Drive train CAN | 10K |
| CAN E1 | Chassis CAN 1 | 19K |
| Code B03 | ECO start/stop function | 8E |
| F32/3 | Engine compartment prefuse box | 32L |
| F32/3f6 | Fuse 6 | 31K |
| F58 | Engine compartment fuse and relay module | 2L |
| F58 | Engine compartment fuse and relay module | 23L |
| F58 | Engine compartment fuse and relay module | 30L |
| F58f213 | Fuse 213 | 1L |
| F58f215 | Fuse 215 | 29L |
| F58f216 | Fuse 216 | 26L |
| F58f217 | Fuse 217 | 27L |
| M4/7 | Fan motor | 35L |
| N10 | SAM control unit | 7L |
| N118 | Fuel pump control unit | 16L |
| N118/5 | AdBlue® control unit | 64L |
| N2/10 | Supplemental restraint system control unit | 56L |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 21A |
| N3/9 | CDI control unit | 44A |
| N3/9 | CDI control unit | 28A |
| N3/9 | CDI control unit | 37A |
| N3/9 | CDI control unit | 56A |
| U12 | Valid for left-hand drive vehicles | 11F |
| U13 | Valid for right-hand drive vehicles | 11G |
| U591 | Not valid for trailer hitch | 49H |
| U960 | Valid for radiator shutters | 49H |
| W15/1 | Right footwell ground point | 12G |
| W15/5 | Left front footwell ground point | 12G |
| W2 | Right front ground point at lamp unit | 7E |
| W2/1 | Right front ground point | 35H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 16E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 52E |
| X26/31 | Engine/engine compartment electrical connector | 38G |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 19L |
| X30/21 | Drive train CAN voltage distributor electrical connector | 11L |
| X30/38 | Potential distributor electrical connector (CAN I) | 61L |
| Y123 | Left switchable engine mount | 46L |
| Y123/1 | Right switchable engine mount | 48L |
| Y84 | Radiator shutters actuator | 50L |
| Z57/17 | Engine mount connector sleeve in engine compartment | 47G |
| Z7/47 | Circuit 87D1 connector sleeve | 43E |
| Z7/48 | Circuit 87D2 connector sleeve | 44D |
| Z7/5z1 | Circuit 87 connector sleeve | 43H |
| Z7/5z2 | Circuit 87 connector sleeve | 44H |
