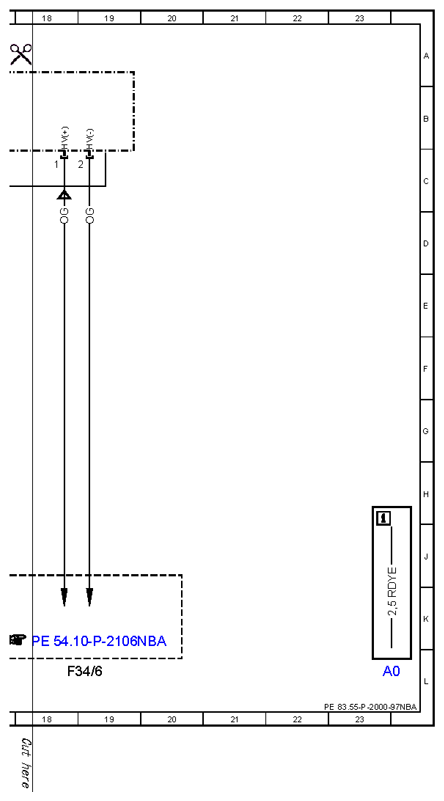

| A0 |
Color code key |
23L |

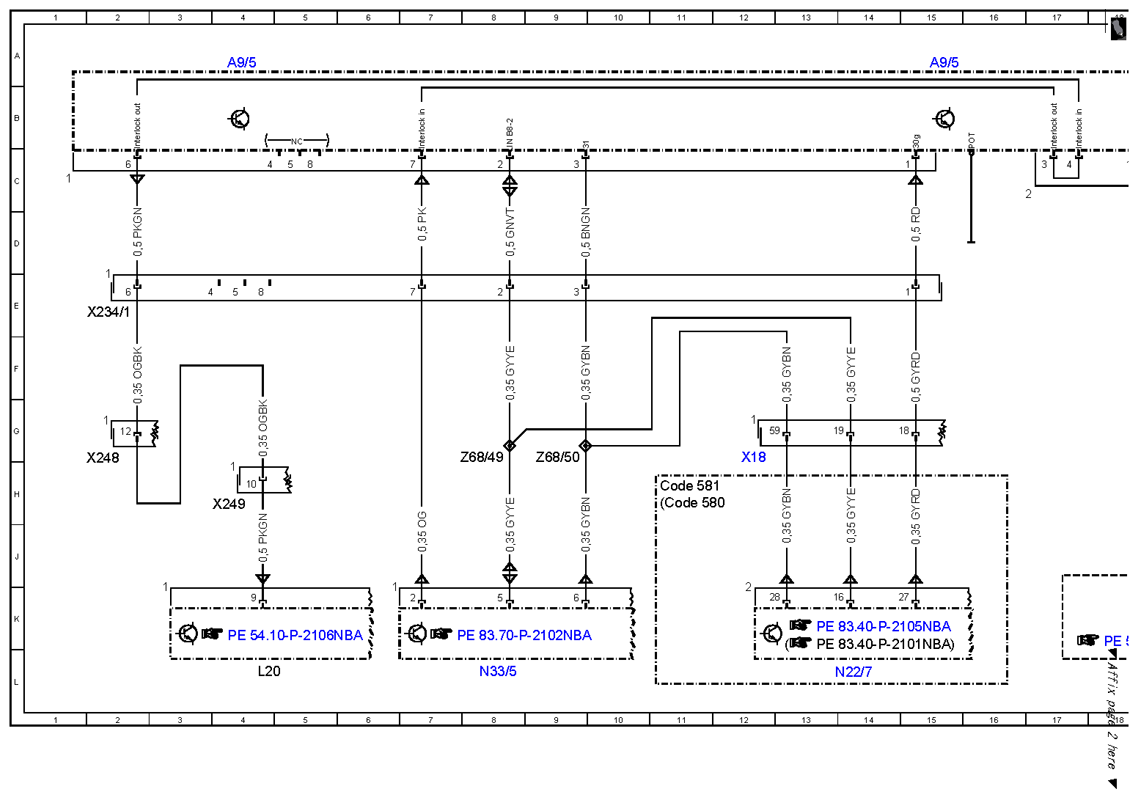

| A9/5 |
Electric refrigerant compressor |
4A |
| A9/5 |
Electric refrigerant compressor |
15A |
| Code 580 |
Air conditioning |
11H |
| Code 581 |
Automatic air conditioning |
11H |
| F34/6 |
High-voltage power distributor fuse box |
18L |
| L20 |
Electric machine rotor position sensor |
4L |
| N22/7 |
Automatic air conditioning control and operating unit |
14L |
| N33/5 |
High-voltage PTC heater |
8L |
| X18 |
Vehicle interior and harness for tail lamp electrical connector |
12H |
| X234/1 |
Refrigerant compressor electrical connector |
2E |
| X248 |
Underfloor electrical connector (rectifier) |
2H |
| X249 |
Transmission housing electric machine electrical connector |
4H |
| Z68/49 |
Vehicle interior A/C LIN 3 data line connector sleeve |
8G |
| Z68/50 |
Vehicle interior LIN 2 and LIN 3 ground line connector sleeve |
9G |
