Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97DAD

WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 512 (COMAND APS with DVD changer) Control unit A40/3, sheet 1

MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 526 (COMAND with single DVD drive (without navigation)) Control unit A40/3, sheet 1

MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 527 (COMAND APS with single DVD drive (with navigation)) Control unit A40/3, sheet 1

MODEL 212 as of 7/1/11 up to 3/1/15 with CODE 528 (COMAND with DVD changer) Control unit A40/3, sheet 1

Code: Designation: Position:
A0 Color code key 80L
A2/18 FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier 44L
A2/18 FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier 47L
A2/19 FM 2 and DAB antenna amplifier 42L
A2/19 FM 2 and DAB antenna amplifier 45L
A2/37 VICS control unit 73L
A2/91 Bluetooth antenna 54L
A2/91x1 Bluetooth antenna electrical connector 54H
A2/94 ETC/DSRC antenna 70L
A28/11 Multifunction antenna 56L
A28/3 Cellular telephone system antenna amplifier/compensator 7L
A40/3 COMAND control unit 4A
A40/3 COMAND control unit 12A
A40/3 COMAND control unit 27A
A40/3 COMAND control unit 56A
A40/3 COMAND control unit 61A
A40/3 COMAND control unit 44A
A40/3 COMAND control unit 36A
A40/3 COMAND control unit 19A
A40/3 COMAND control unit 53A
A40/3 COMAND control unit 68A
A40/3 COMAND control unit 77A
A40/3f1   2B
A40/8 Audio/COMAND display 39L
A50/3 Electronic Toll Collection control unit 67L
A50/6 Dedicated Short-Range Communications control unit 67L
A67 Inside rearview mirror 18L
A67b1 Hands-free system microphone 18L
A67b1x1 Hands-free system and voice control microphone electrical connector 17H
A90/1 TV tuner (analog/digital) 51L
A90/3 TV digital tuner 51L
CAN A Telematics CAN 29K
CAN B Interior CAN 12K
Code 348 Emergency call/assistance system 23A
Code 359 TELEAID emergency call system 23A
Code 863 Digital/analog TV tuner 48E
Code 865 TV tuner (digital) 48E
Code 867 SPLITVIEW 33D
F11/1 Cockpit fuse block 64D
M4/13 COMAND fan motor 31L
MOST Media Oriented System Transport 15K
N10/1 Front SAM control unit with fuse and relay module 3L
N10/1f26 Fuse 26 2L
N10/2 Rear SAM control unit with fuse and relay module 60L
N10/2f83 Fuse 83 59L
N123/4 Emergency call system control unit 25L
U12 Valid for left-hand drive vehicles 17A
U12 Valid for left-hand drive vehicles 62H
U13 Valid for right-hand drive vehicles 17A
U13 Valid for right-hand drive vehicles 62J
U135 Valid for Electronic Toll Collection 57A
U136 Valid for Vehicle Information and Communication System (VICS) 71A
U194 Valid for AUX jack 20A
U241 Valid for comfort telephony without compensator 9E
U52 Valid for Japan 57A
U52 Valid for Japan 71A
U57 Valid for model 212.2 45E
U58 Valid for model 212.0/1 42E
U777 Valid for navigation 55A
U944 Valid for comfort telephony with compensator 5E
W15/5 Left front footwell ground point 62L
W15/7 Right front footwell ground point 62L
W19 Right front seat crossmember ground point 3E
X115 USB electrical connector 40F
X120 Radio fan electrical connector 30F
X137/1 VICS and Electronic Toll Collection power supply electrical connector 63H
X137/1 VICS and Electronic Toll Collection power supply electrical connector 65H
X137/1 VICS and Electronic Toll Collection power supply electrical connector 71H
X18/35 Instrument panel and vehicle floor electrical connector 21H
X18/35 Instrument panel and vehicle floor electrical connector 58E
X30/33 Right vehicle floor interior CAN voltage distributor electrical connector 12L
X30/35 Telematics CAN voltage distributor electrical connector 29L
X39/37 Mobile phone electrical connector 5G
X39/37 Mobile phone electrical connector 9L
X39/45 AUX jack electrical connector 22L
X39/6 Headphones electrical connector (cabled) 35F
X8/46 Right vehicle interior and tailgate electrical connector 45G
Z3/12 Circuit 15R connector sleeve 58H
Z35/10 MOST wake-up signal connector sleeve 14H
Z37/6z3 CAN bus high connector sleeve 28H
Z37/7z3 CAN bus low connector sleeve 29H
Z6z2 Circuit 31 connector sleeve 62H
Z83/11z2 Screening end connector sleeve 52H
Z83/11z3 Screening end connector sleeve 51H

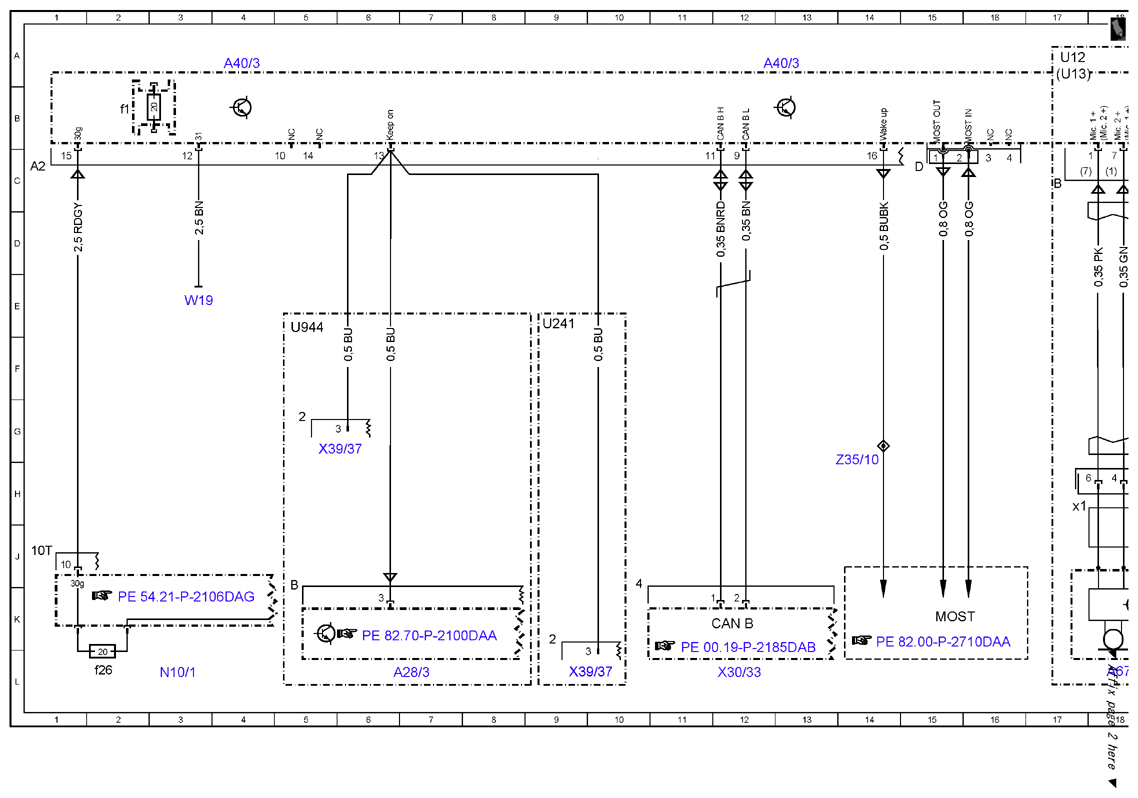

Fig 1: Cockpit Management And Data System (COMAND) Control Unit - Circuit Diagram (1 Of 5)
G10055256Courtesy of MERCEDES-BENZ USA

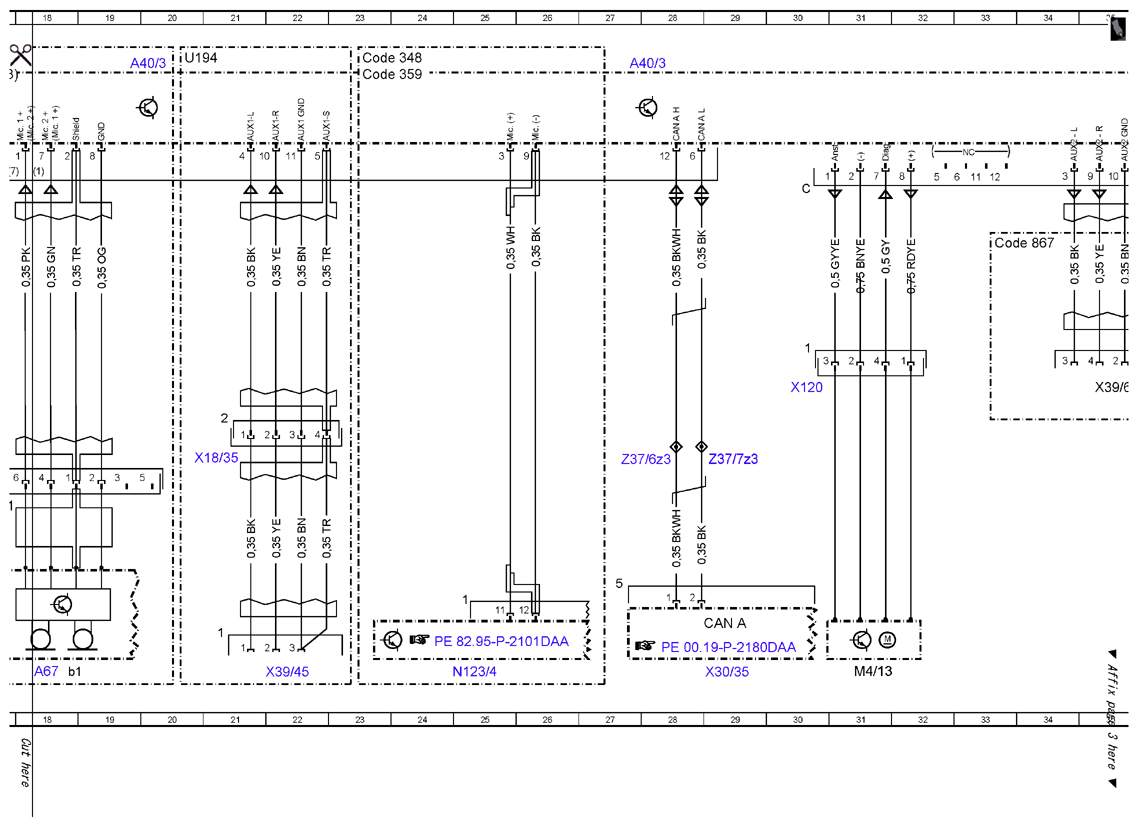

Fig 2: Cockpit Management And Data System (COMAND) Control Unit - Circuit Diagram (2 Of 5)
G10055257Courtesy of MERCEDES-BENZ USA

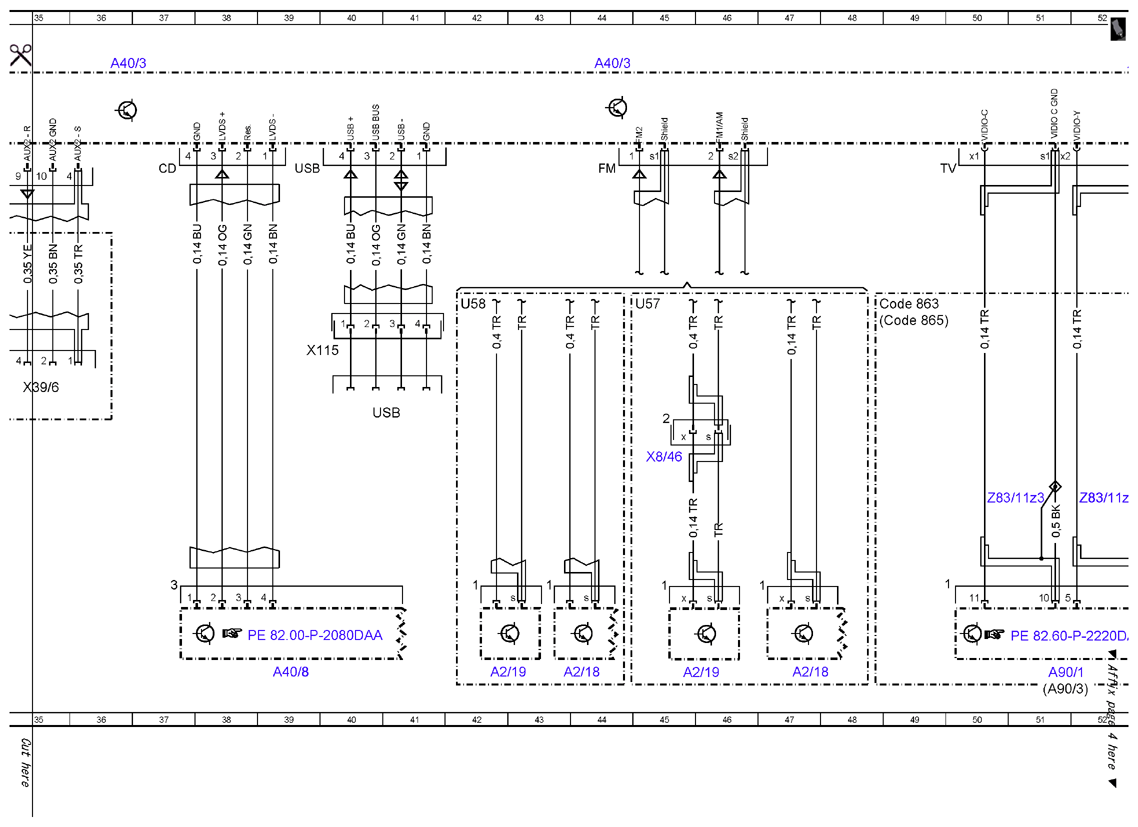

Fig 3: Cockpit Management And Data System (COMAND) Control Unit - Circuit Diagram (3 Of 5)
G10055258Courtesy of MERCEDES-BENZ USA

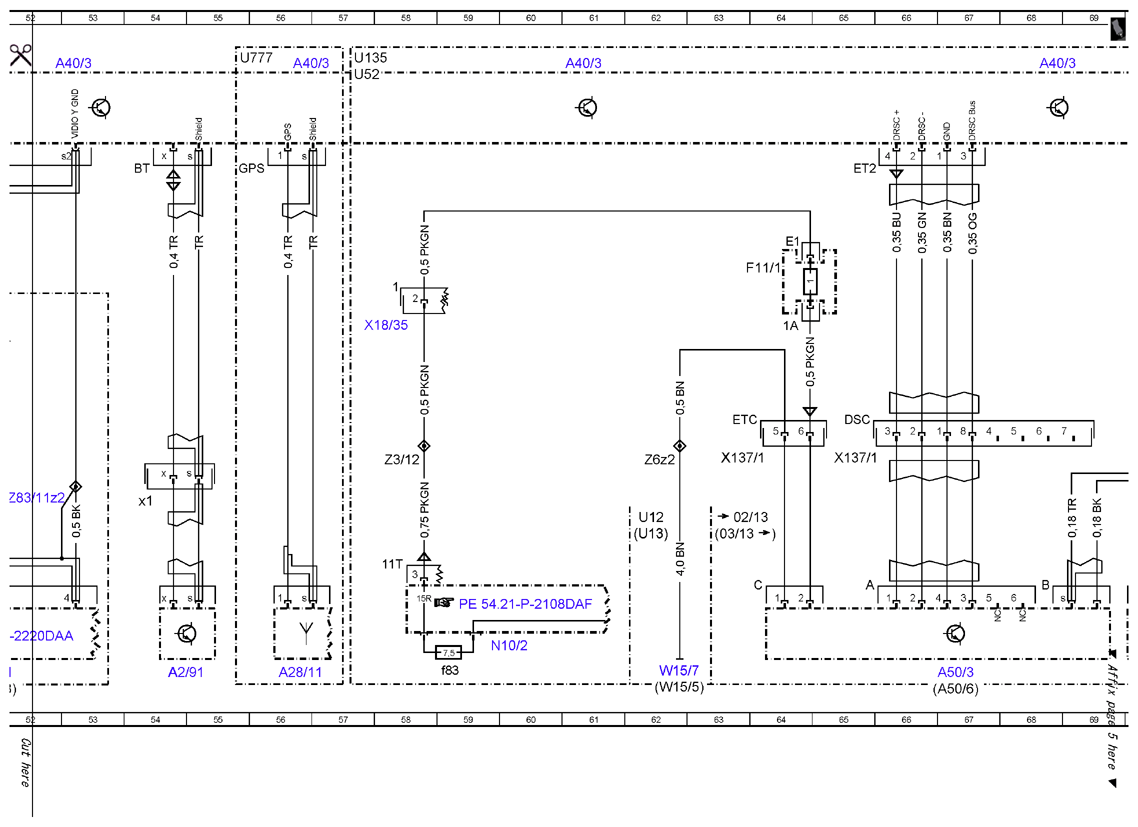

Fig 4: Cockpit Management And Data System (COMAND) Control Unit - Circuit Diagram (4 Of 5)
G10055259Courtesy of MERCEDES-BENZ USA

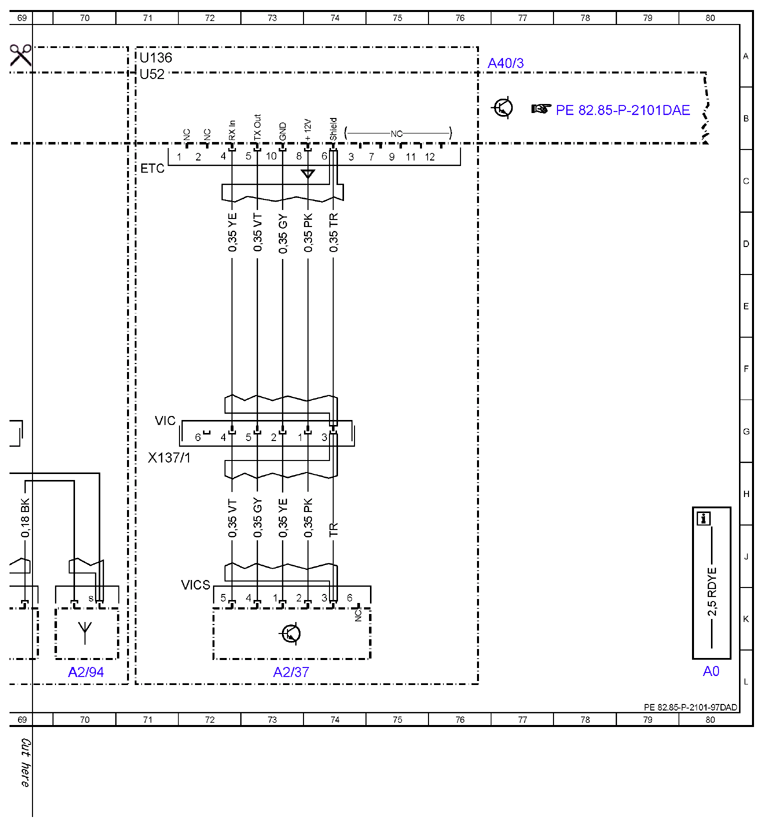

Fig 5: Cockpit Management And Data System (COMAND) Control Unit - Circuit Diagram (5 Of 5)
G10055260Courtesy of MERCEDES-BENZ USA
