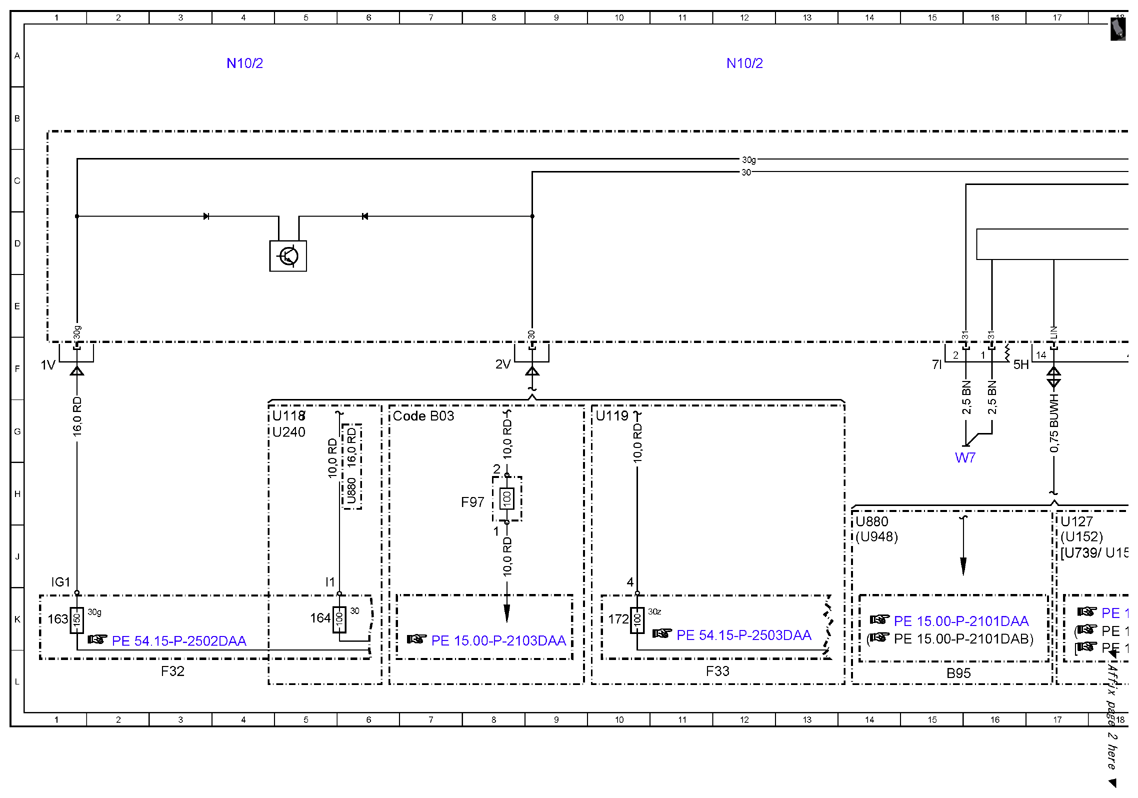

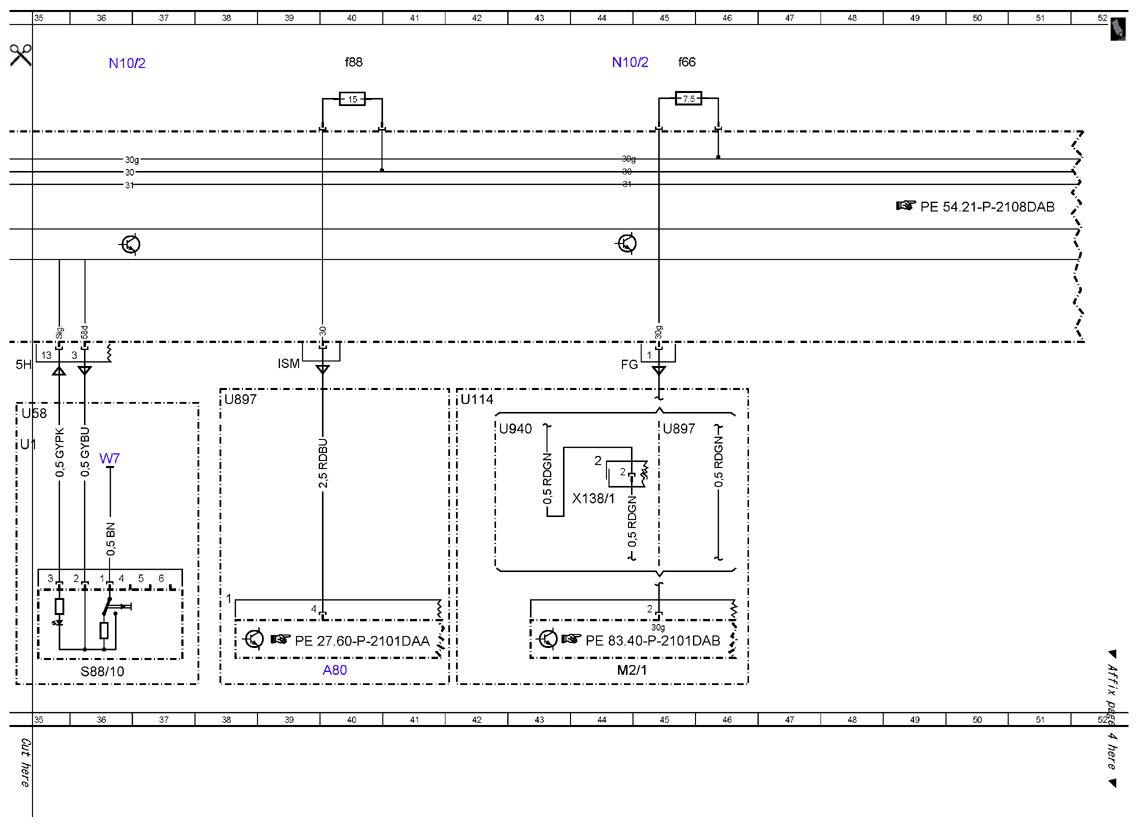

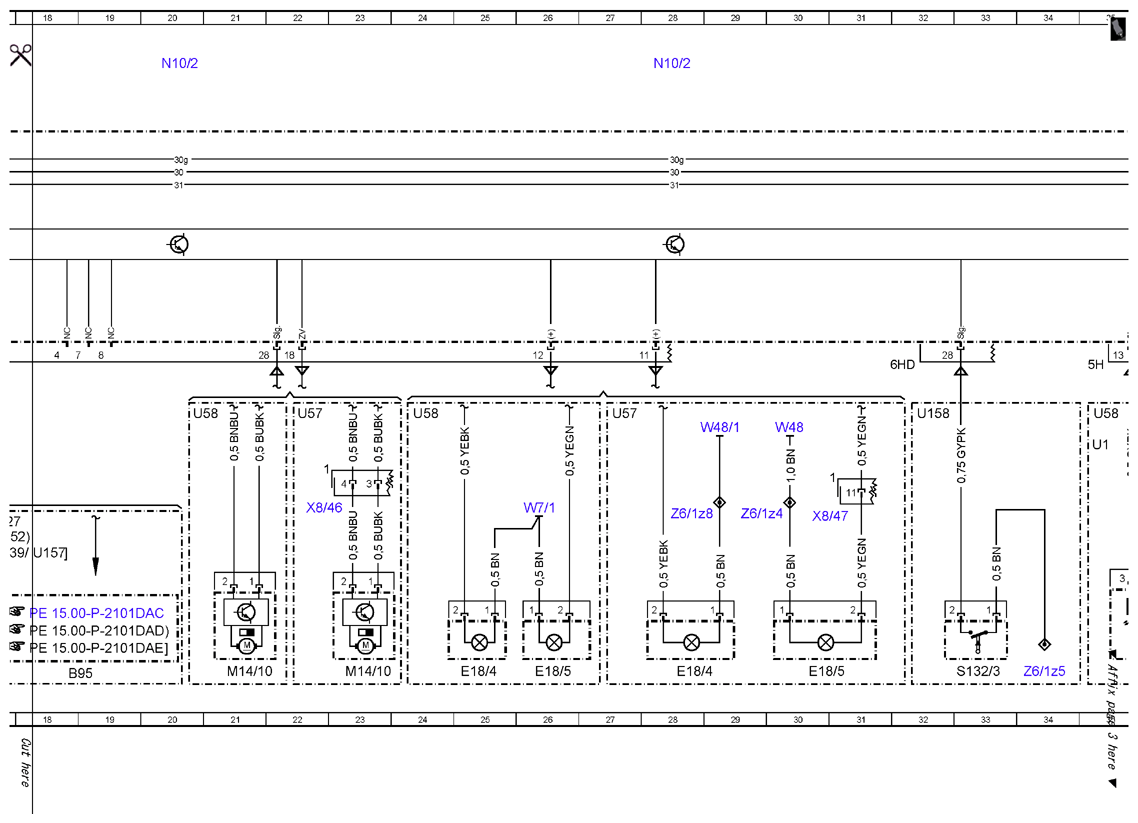

Wiring diagram / rear SAM control unit with fuse and relay module (N10/2) - PE54.21-P-2108-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 Sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A80 | Intelligent servo module for DIRECT SELECT | 40L |
| B95 | Battery sensor | 18L |
| B95 | Battery sensor | 15L |
| Code B03 | ECO start/stop function | 6G |
| E18/4 | Right luggage compartment lamp | 25L |
| E18/4 | Right luggage compartment lamp | 28L |
| E18/5 | Left luggage compartment lamp | 26L |
| E18/5 | Left luggage compartment lamp | 30L |
| F32 | Front electrical prefuse box | 3L |
| F32f163 | Prefuse 163 | 1K |
| F32f164 | Prefuse 164 | 5K |
| F33 | Rear prefuse box | 12L |
| F33f172 | Prefuse 172 | 10K |
| F97 | Rear SAM control unit with fuse and relay module circuit 30 fuse | 8H |
| M14/10 | Tank cap central locking motor | 21L |
| M14/10 | Tank cap central locking motor | 23L |
| M2/1 | Rear blower motor | 44L |
| N10/2 | Rear SAM control unit with fuse and relay module | 12A |
| N10/2 | Rear SAM control unit with fuse and relay module | 20A |
| N10/2 | Rear SAM control unit with fuse and relay module | 28A |
| N10/2 | Rear SAM control unit with fuse and relay module | 4A |
| N10/2 | Rear SAM control unit with fuse and relay module | 36A |
| N10/2 | Rear SAM control unit with fuse and relay module | 44A |
| N10/2f66 | Fuse 66 | 45A |
| N10/2f88 | Fuse 88 | 40A |
| S132/3 | 3rd seat row switch | 33L |
| S88/10 | Trunk lid emergency opening switch | 36L |
| U1 | Valid for USA | 35G |
| U114 | Valid for 3-zone THERMOTRONIC | 42G |
| U118 | Valid for front battery | 4G |
| U119 | Valid for rear battery | 10G |
| U127 | Valid for combustion engines 272 and 273 KE | 17J |
| U152 | Valid for gasoline engine 156 | 17J |
| U157 | Valid for combustion engine 272 DE | 18J |
| U158 | Valid for folding bench seat in load area | 32G |
| U240 | Valid for all except ECO start/stop function | 4G |
| U57 | Valid for model 212.2 | 22G |
| U57 | Valid for model 212.2 | 27G |
| U58 | Valid for model 212.0/1 | 20G |
| U58 | Valid for model 212.0/1 | 35G |
| U58 | Valid for model 212.0/1 | 24G |
| U739 | Valid for gasoline engine 271 DE | 17J |
| U880 | Valid for diesel engine 642 | 6H |
| U880 | Valid for diesel engine 642 | 14J |
| U897 | Valid for intelligent servo module for DIRECT SELECT | 38G |
| U897 | Valid for intelligent servo module for DIRECT SELECT | 45G |
| U940 | Valid without DIRECT SELECT | 42G |
| U948 | Valid for diesel engine 651 | 14J |
| W48 | Left rear roof frame ground point | 30G |
| W48/1 | Right rear roof frame ground point | 29G |
| W7 | Right rear wheel well ground point | 15H |
| W7 | Right rear wheel well ground point | 36H |
| W7/1 | Right taillamp trunk ground point | 26H |
| X138/1 | Front center console electrical connector | 44H |
| X8/46 | Right vehicle interior and tailgate electrical connector | 22H |
| X8/47 | Left and right liftgate electrical connector | 31H |
| Z6/1z4 | Circuit 31 connector sleeve | 29H |
| Z6/1z5 | Circuit 31 connector sleeve | 34L |
| Z6/1z8 | Circuit 31 connector sleeve | 28H |
