Wiring diagram of starter, alternator, battery - PE15.00-P-2101-97NBB

Code: Designation: Position:
A0 Color code key 72L
B76/1 Condensation sensor for fuel filter with heating element 3L
B95 Battery sensor 48L
Code 4U7 Start/stop voltage dip protection 31B
Code 4U7 Start/stop voltage dip protection 37A
Code 4U7 Start/stop voltage dip protection 40A
Code 4U7 Start/stop voltage dip protection 63H
Code B03 ECO start/stop function 63G
Code B03 ECO start/stop function 57G
Code B03 ECO start/stop function 30B
Code B03 ECO start/stop function 30B
Code B03 ECO start/stop function 37A
Code B03 ECO start/stop function 38A
Code B03 ECO start/stop function 40A
Code B03 ECO start/stop function 45A
F270 Buffer battery fuse 64E
F32/3 Engine compartment prefuse box 33A
F32/4 Interior prefuse box 43A
F58 Engine compartment fuse and relay module 16L
F58f215 Fuse 215 14L
F58f217 Fuse 217 16L
G1 On-board electrical system battery 46L
G1/13 ECO start/stop function additional battery 62L
G1/7 Additional battery 65L
G2 Alternator 25L
K114 ECO start/stop function additional battery relay 59L
M1 Starter 22L
N10 SAM control unit 51L
N14/3 Glow output stage 4A
N14/3 Glow output stage 12A
N14/3 Glow output stage 21A
N3/9 CDI control unit 27A
N73 Electronic ignition switch control unit 55L
R9/1 Cylinder 1 glow plug 5L
R9/1 Cylinder 1 glow plug 9L
R9/2 Cylinder 2 glow plug 6L
R9/2 Cylinder 2 glow plug 9L
R9/3 Cylinder 3 glow plug 6L
R9/3 Cylinder 3 glow plug 10L
R9/4 Cylinder 4 glow plug 7L
R9/4 Cylinder 4 glow plug 11L
R9/5 Cylinder 5 glow plug 12L
R9/6 Cylinder 6 glow plug 12L
U154 Valid for 166.0 65H
U155 Valid for 166.8 65H
U215 Valid for model series 292 65H
U240 Valid for all except ECO start/stop function 30B
U240 Valid for all except ECO start/stop function 38B
U240 Valid for all except ECO start/stop function 40B
U240 Valid for all except ECO start/stop function 63H
U437 Not valid for code 4U7 Start/stop voltage dip protection 31B
U437 Not valid for code 4U7 Start/stop voltage dip protection 38A
U437 Not valid for code 4U7 Start/stop voltage dip protection 45A
U437 Not valid for code 4U7 Start/stop voltage dip protection 57H
U880 Valid for engine 642 8E
U880 Valid for engine 642 1A
U880 Valid for engine 642 13C
U880 Valid for engine 642 19A
U948 Valid for diesel engine 651 4E
U948 Valid for diesel engine 651 1A
U948 Valid for diesel engine 651 14C
U948 Valid for diesel engine 651 19A
V19 ECO start/stop function diode 48A
W10 Front right on-board electrical system battery ground point 47G
W10/15 Additional battery ground point 66H
W10/15 Additional battery ground point 62H
W11 Combustion engine ground point 3G
W11 Combustion engine ground point 22E
W12 Ground point (center console) 3G
W17/1 Left rear seat ground point 66H
X18 Vehicle interior and harness for taillamp electrical connector 55H
X214 Glow plug electrical connector 5G
X26/31 Engine/engine compartment electrical connector 14D
Z1 Alternator connector sleeve 36E
Z203/3 Alternator LIN signal connector sleeve 26E
Z44/2 Buffer battery connector sleeve 52F
Z7/47 Circuit 87D1 connector sleeve 15G
Z7/5z1 Circuit 87 connector sleeve 20E
Z7/5z3 Circuit 87 connector sleeve 20E
Z7/75 Circuit 87 D3 connector sleeve 14G

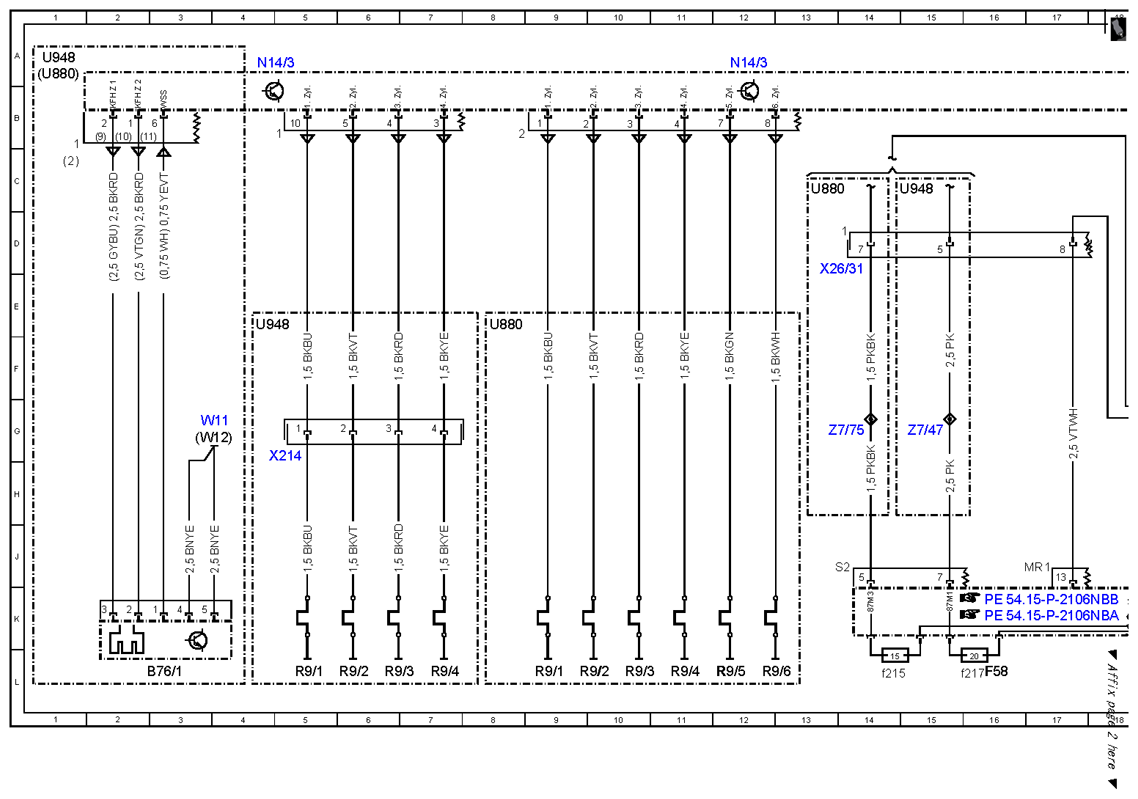

Fig 1: Starter, Alternator, Battery - Wiring Diagram (1 Of 5)
G10080097Courtesy of MERCEDES-BENZ USA

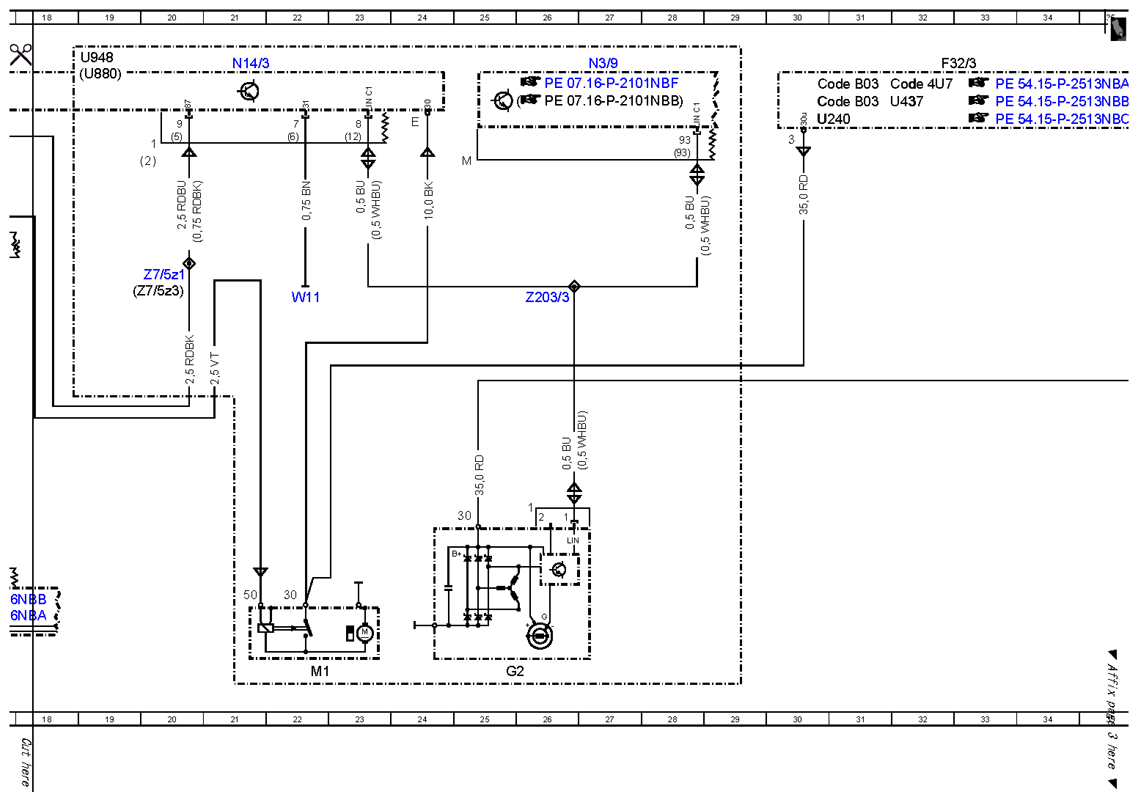

Fig 2: Starter, Alternator, Battery - Wiring Diagram (2 Of 5)
G10080098Courtesy of MERCEDES-BENZ USA

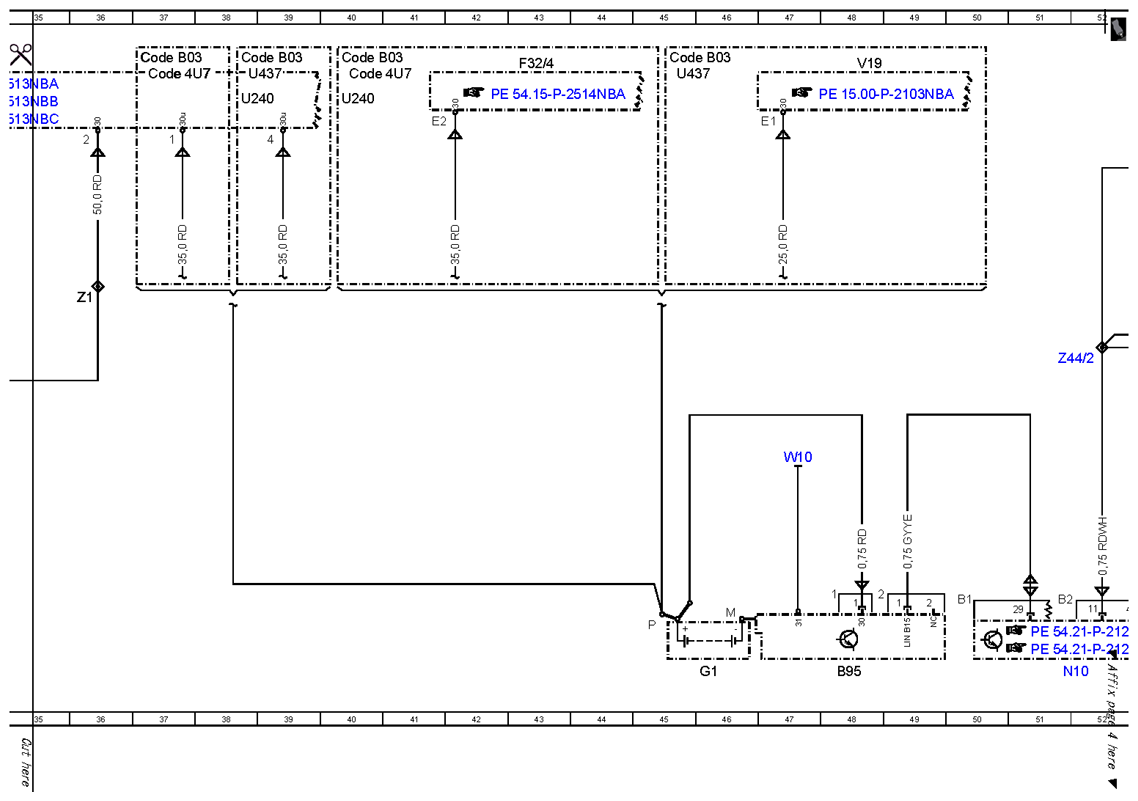

Fig 3: Starter, Alternator, Battery - Wiring Diagram (3 Of 5)
G10080099Courtesy of MERCEDES-BENZ USA

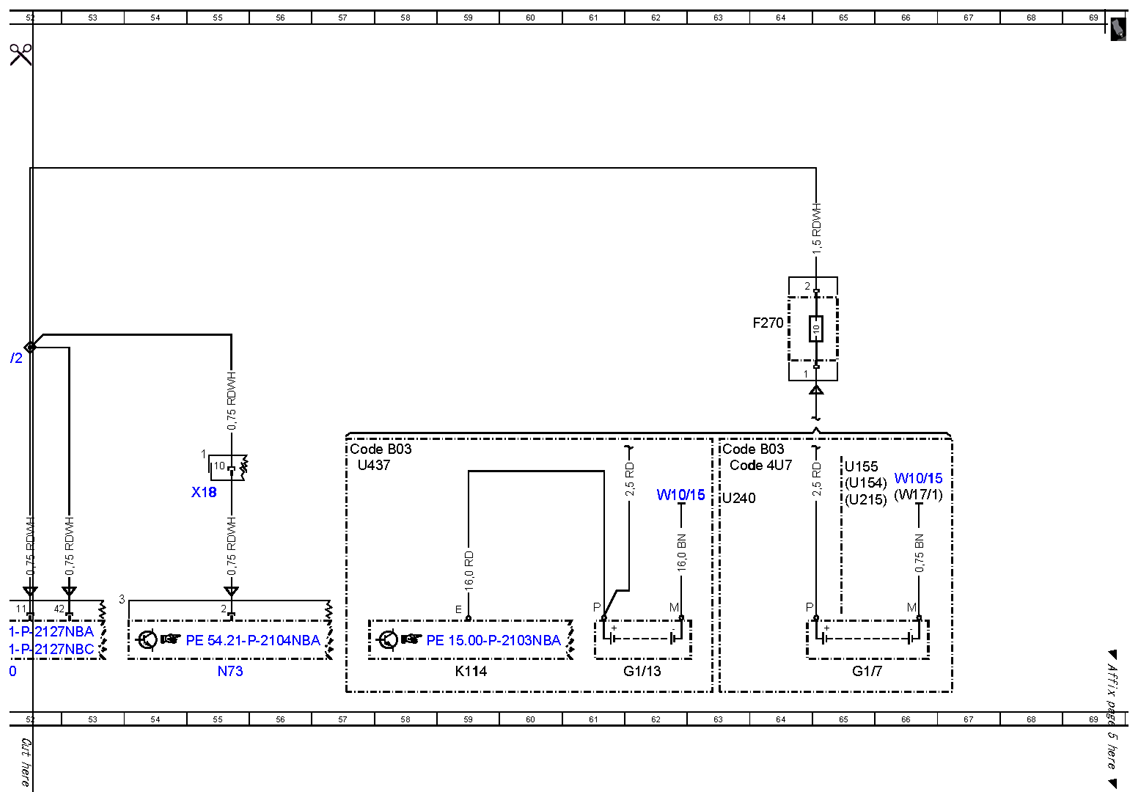

Fig 4: Starter, Alternator, Battery - Wiring Diagram (4 Of 5)
G10080100Courtesy of MERCEDES-BENZ USA

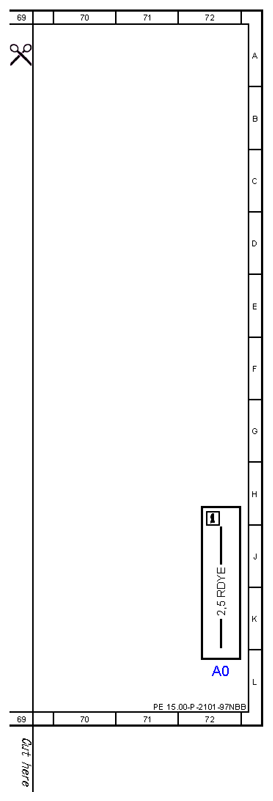

Fig 5: Starter, Alternator, Battery - Wiring Diagram (5 Of 5)
G10080101Courtesy of MERCEDES-BENZ USA
