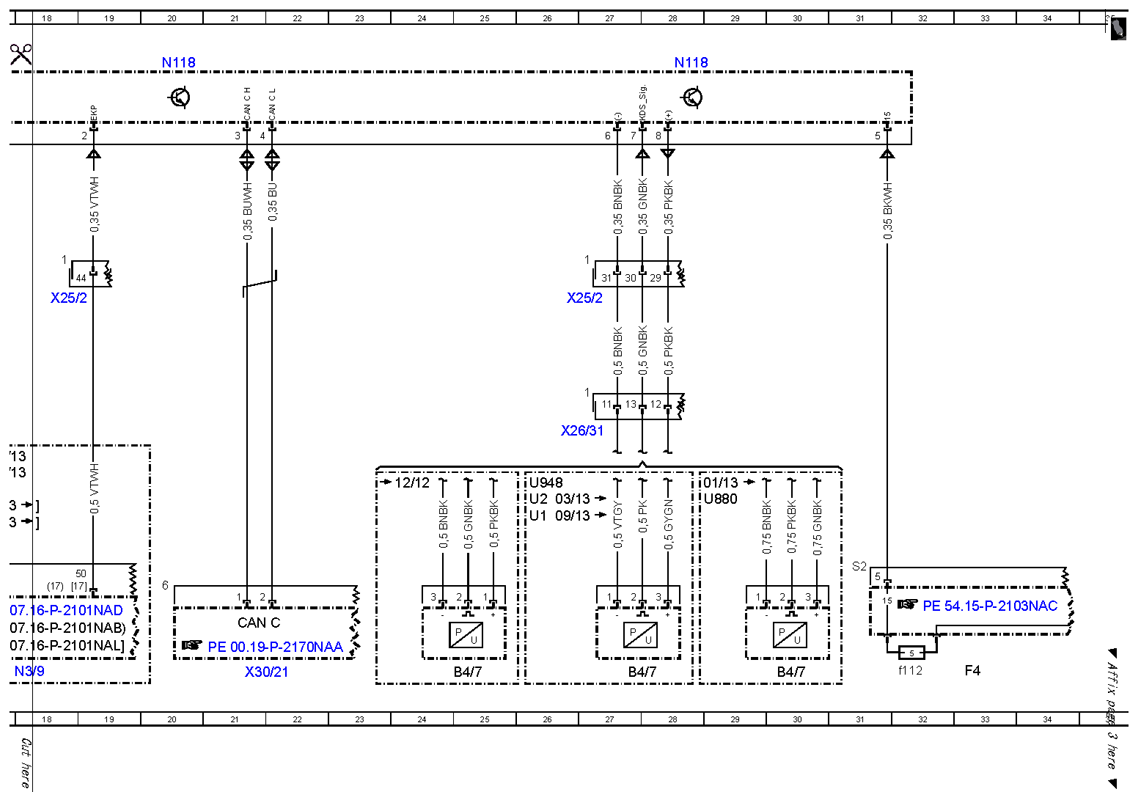

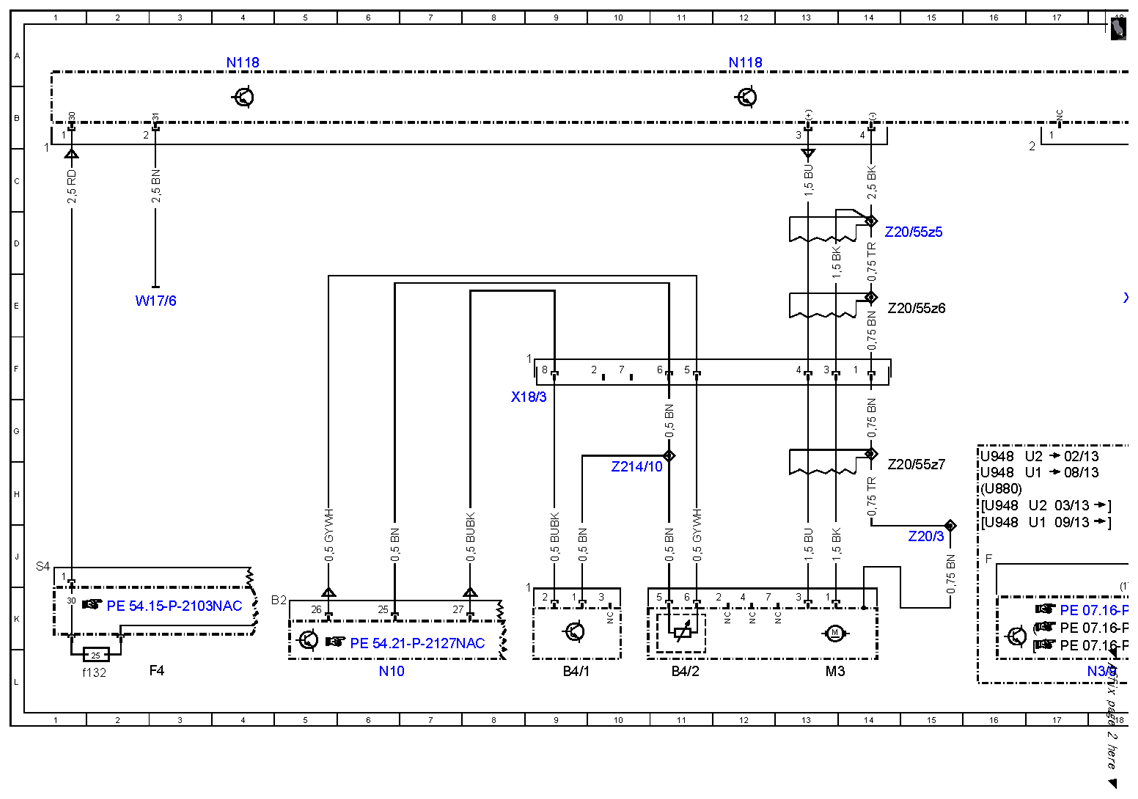

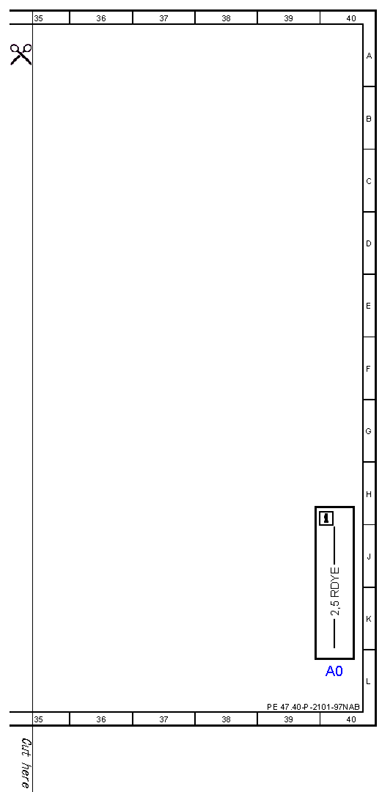

| A0 |
Color code key |
40L |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
9L |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
11L |
| B4/7 |
Fuel pressure sensor |
25L |
| B4/7 |
Fuel pressure sensor |
30L |
| B4/7 |
Fuel pressure sensor |
27L |
| CAN C |
Drive train CAN |
21K |
| F4 |
Rear fuse box |
3L |
| F4 |
Rear fuse box |
33L |
| F4f112 |
Fuse 112 |
32L |
| F4f132 |
Fuse 132 |
2L |
| M3 |
Fuel pump (FP) |
13L |
| N10 |
SAM control unit |
6L |
| N118 |
Fuel pump control unit |
4A |
| N118 |
Fuel pump control unit |
12A |
| N118 |
Fuel pump control unit |
20A |
| N118 |
Fuel pump control unit |
28A |
| N3/9 |
CDI control unit |
18L |
| U1 |
Valid for USA |
17J |
| U1 |
Valid for USA |
16H |
| U1 |
Valid for USA |
26H |
| U2 |
Valid for all except USA |
17H |
| U2 |
Valid for all except USA |
16G |
| U2 |
Valid for all except USA |
26H |
| U880 |
Valid for engine 642 |
16H |
| U880 |
Valid for engine 642 |
28H |
| U948 |
Valid for diesel engine 651 |
16J |
| U948 |
Valid for diesel engine 651 |
16H |
| U948 |
Valid for diesel engine 651 |
16G |
| U948 |
Valid for diesel engine 651 |
16H |
| U948 |
Valid for diesel engine 651 |
26H |
| W17/6 |
Rear seat crossmember ground point |
2E |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
9G |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
18E |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
27E |
| X26/31 |
Engine/engine compartment electrical connector |
27G |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
21L |
| Z20/3 |
Fuel pump ground line connector sleeve |
15J |
| Z20/55z5 |
Fuel pump actuation shielding connector sleeve |
15D |
| Z20/55z6 |
Fuel pump actuation shielding connector sleeve |
15E |
| Z20/55z7 |
Fuel pump actuation shielding connector sleeve |
15H |
| Z214/10 |
Fuel level sensor ground line connector sleeve |
10H |
