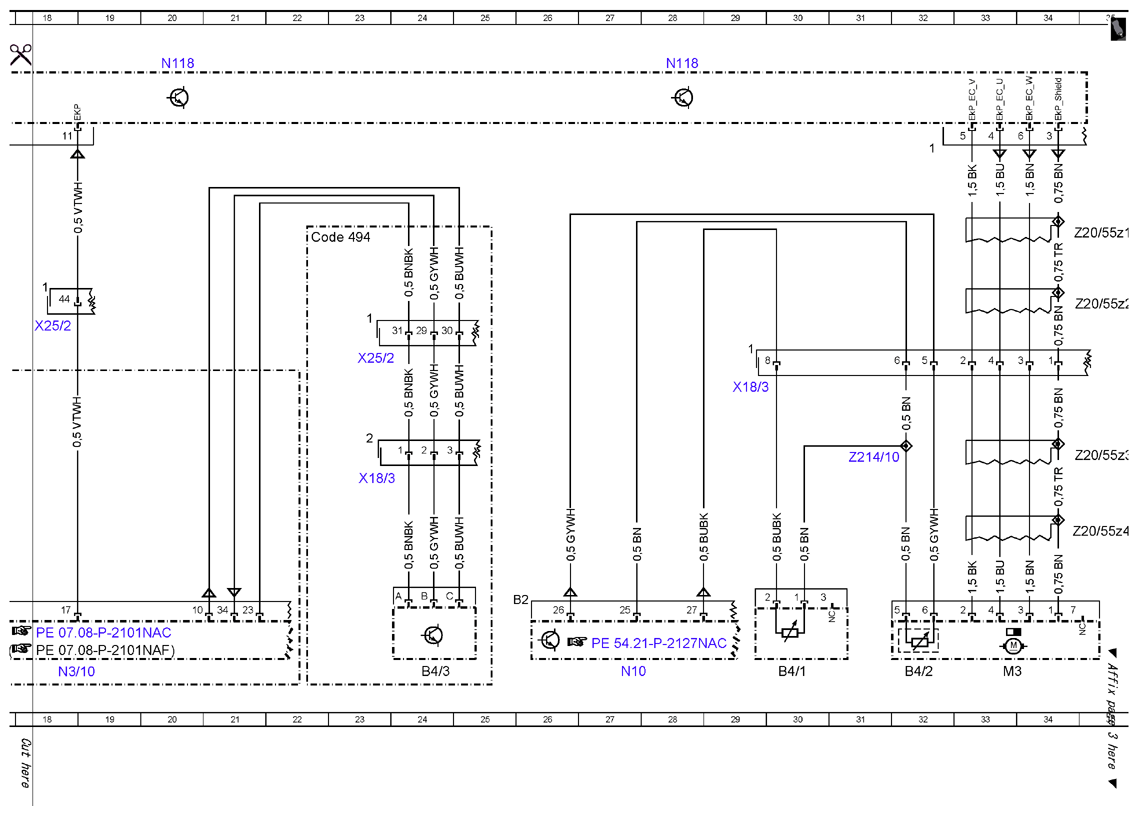

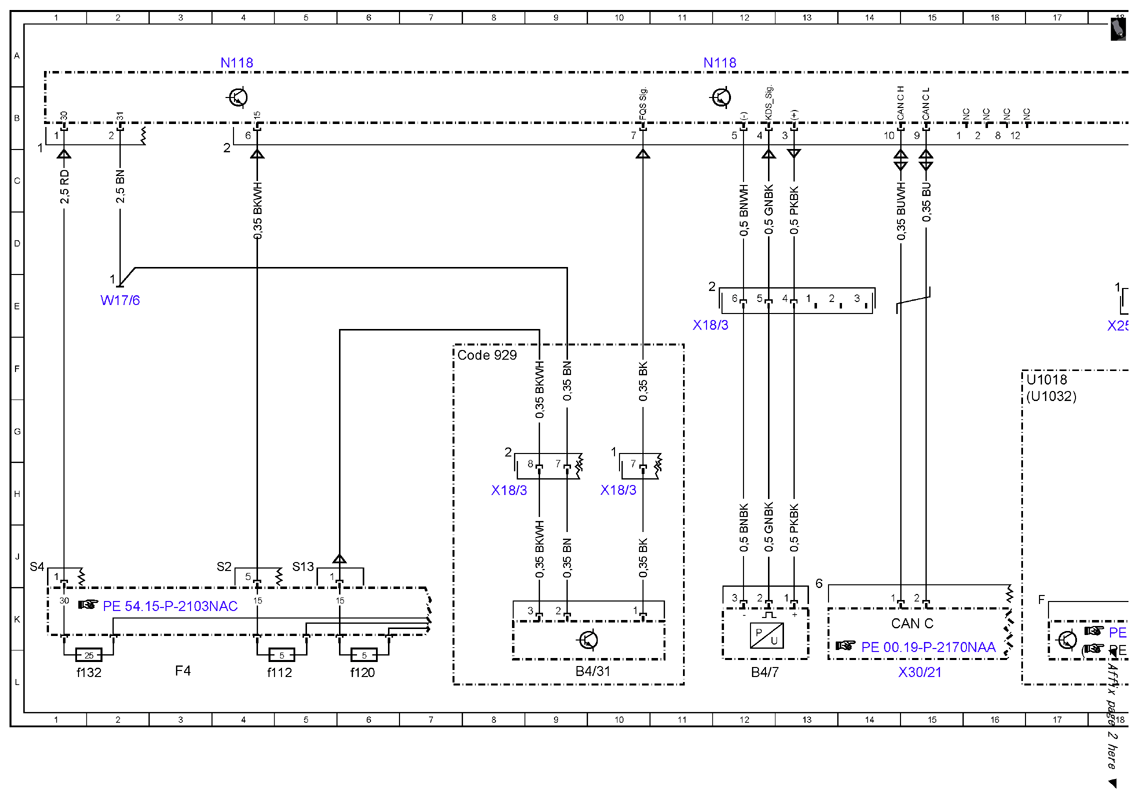

| A0 |
Color code key |
40L |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
30L |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
32L |
| B4/3 |
Fuel tank pressure sensor |
24L |
| B4/31 |
Fuel quality sensor |
9L |
| B4/7 |
Fuel pressure sensor |
12L |
| CAN C |
Drive train CAN |
15K |
| Code 494 |
USA version |
22D |
| Code 929 |
Engine for ethanol fuel |
7F |
| F4 |
Rear fuse box |
3L |
| F4f112 |
Fuse 112 |
5L |
| F4f120 |
Fuse 120 |
6L |
| F4f132 |
Fuse 132 |
2L |
| M3 |
Fuel pump (FP) |
33L |
| N10 |
SAM control unit |
27L |
| N118 |
Fuel pump control unit |
4A |
| N118 |
Fuel pump control unit |
20A |
| N118 |
Fuel pump control unit |
28A |
| N118 |
Fuel pump control unit |
12A |
| N3/10 |
ME-SFI [ME] control unit |
18L |
| U1018 |
Valid for gasoline engine 276 |
17F |
| U1032 |
Valid for engine 278 and 157 |
17G |
| W17/6 |
Rear seat crossmember ground point |
2E |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
11E |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
29F |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
8H |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
10H |
| X18/3 |
Vehicle interior/fuel tank electrical connector |
23H |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
18E |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
23F |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
15L |
| Z20/55z1 |
Fuel pump actuation shielding connector sleeve |
35D |
| Z20/55z2 |
Fuel pump actuation shielding connector sleeve |
35E |
| Z20/55z3 |
Fuel pump actuation shielding connector sleeve |
35G |
| Z20/55z4 |
Fuel pump actuation shielding connector sleeve |
35J |
| Z214/10 |
Fuel level sensor ground line connector sleeve |
31G |
