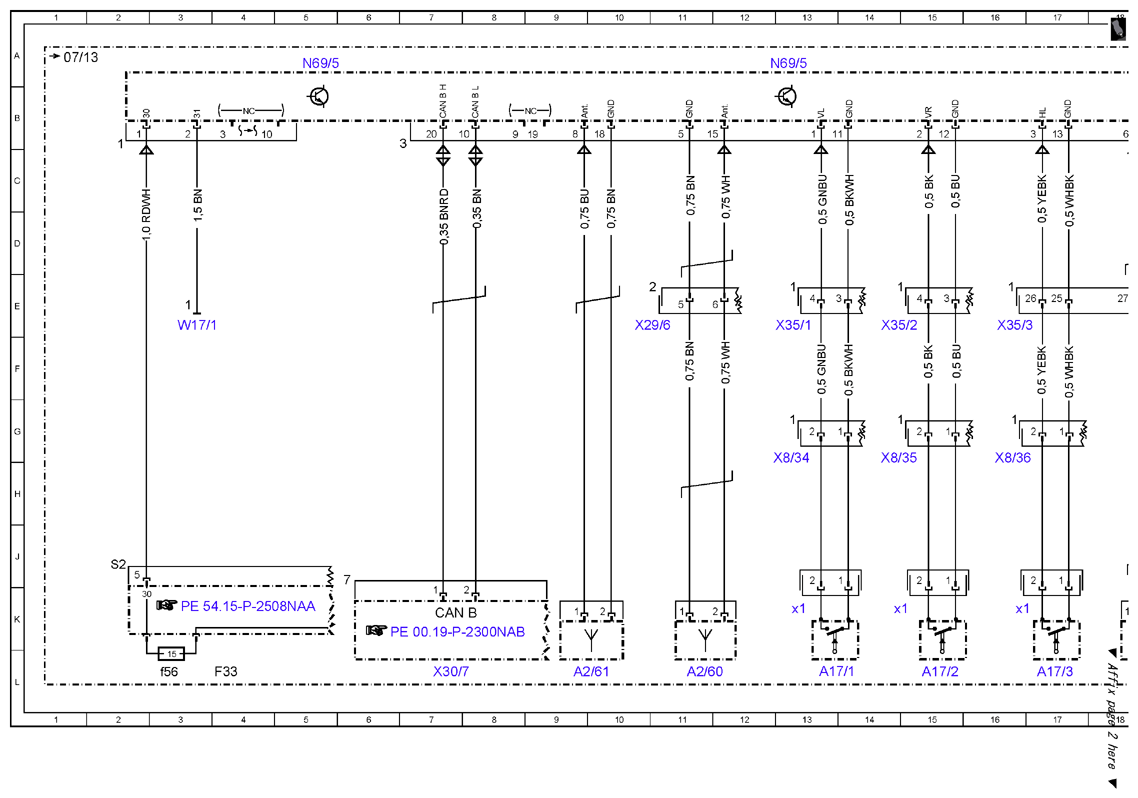

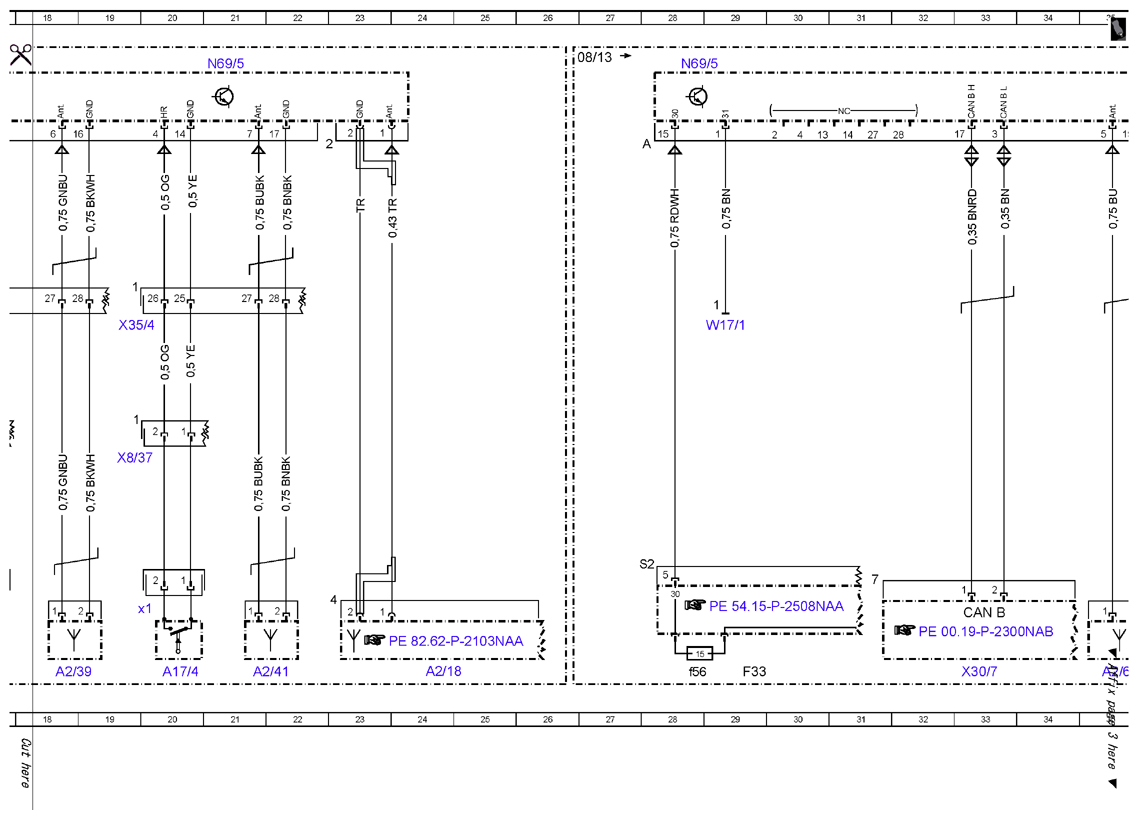

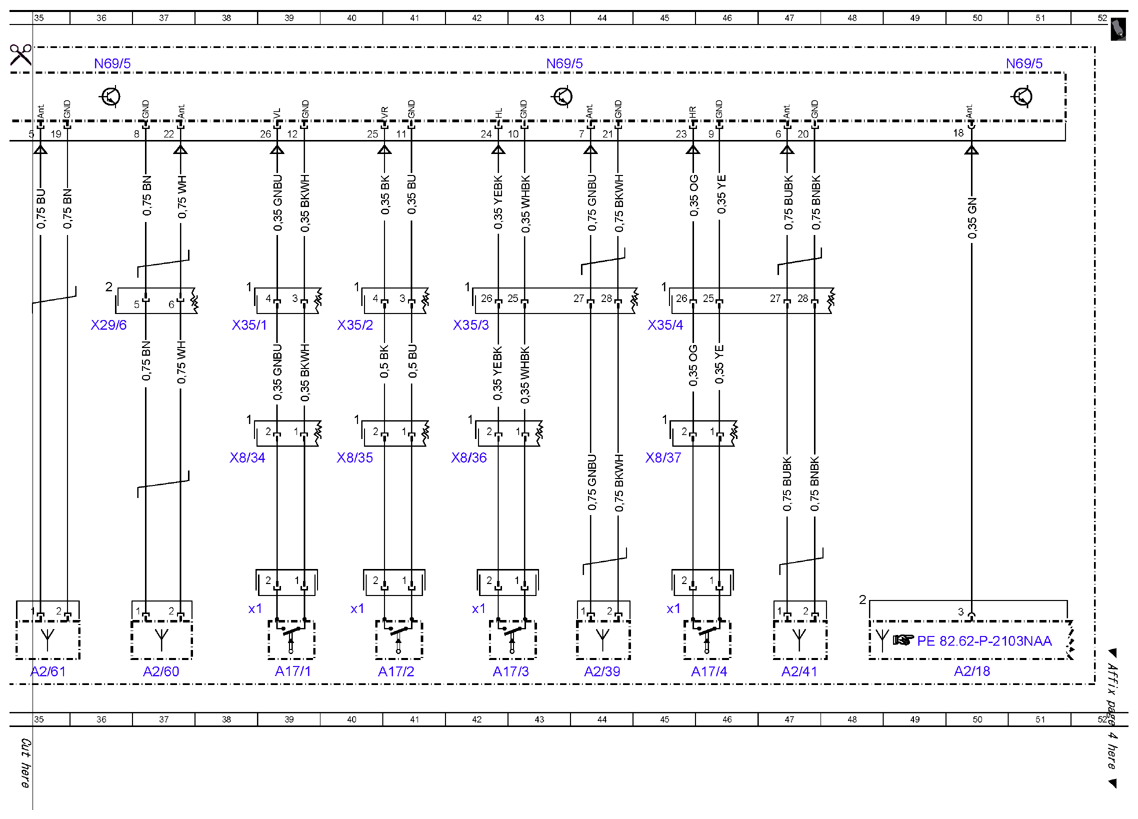

| A0 |
Color code key |
56L |
| A17/1 |
Left front KEYLESS GO door handle |
39L |
| A17/1 |
Left front KEYLESS GO door handle |
13L |
| A17/1x1 |
Left front KEYLESS GO door handle electrical connector |
38K |
| A17/1x1 |
Left front KEYLESS GO door handle electrical connector |
13K |
| A17/2 |
Right front KEYLESS GO door handle |
41L |
| A17/2 |
Right front KEYLESS GO door handle |
15L |
| A17/2x1 |
Right front KEYLESS GO door handle electrical connector |
40K |
| A17/2x1 |
Right front KEYLESS GO door handle electrical connector |
14K |
| A17/3 |
Left rear KEYLESS GO door handle |
42L |
| A17/3 |
Left rear KEYLESS GO door handle |
17L |
| A17/3x1 |
Left rear KEYLESS GO door handle electrical connector |
42K |
| A17/3x1 |
Left rear KEYLESS GO door handle electrical connector |
16K |
| A17/4 |
Right rear KEYLESS GO door handle |
46L |
| A17/4 |
Right rear KEYLESS GO door handle |
20L |
| A17/4x1 |
Right rear KEYLESS GO door handle electrical connector |
45K |
| A17/4x1 |
Right rear KEYLESS GO door handle electrical connector |
20K |
| A2/18 |
FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier |
50L |
| A2/18 |
FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier |
24L |
| A2/39 |
Left rear door KEYLESS GO antenna |
44L |
| A2/39 |
Left rear door KEYLESS GO antenna |
18L |
| A2/41 |
Right rear door KEYLESS GO antenna |
47L |
| A2/41 |
Right rear door KEYLESS GO antenna |
21L |
| A2/60 |
Center console KEYLESS-GO antenna |
37L |
| A2/60 |
Center console KEYLESS-GO antenna |
11L |
| A2/61 |
Vehicle interior KEYLESS GO antenna |
35L |
| A2/61 |
Vehicle interior KEYLESS GO antenna |
9L |
| CAN B |
Interior CAN |
33K |
| CAN B |
Interior CAN |
7K |
| F33 |
Battery compartment prefuse box |
29L |
| F33 |
Battery compartment prefuse box |
4L |
| F33f56 |
Fuse 56 |
28L |
| F33f56 |
Fuse 56 |
3L |
| N69/5 |
KEYLESS-GO control unit |
28A |
| N69/5 |
KEYLESS-GO control unit |
36A |
| N69/5 |
KEYLESS-GO control unit |
43A |
| N69/5 |
KEYLESS-GO control unit |
5A |
| N69/5 |
KEYLESS-GO control unit |
13A |
| N69/5 |
KEYLESS-GO control unit |
21A |
| N69/5 |
KEYLESS-GO control unit |
51A |
| W17/1 |
Left rear seat ground point |
29E |
| W17/1 |
Left rear seat ground point |
3E |
| X29/6 |
Center console electrical connector |
36E |
| X29/6 |
Center console electrical connector |
11E |
| X30/7 |
Left potential distributor electrical connector (CAN) |
33L |
| X30/7 |
Left potential distributor electrical connector (CAN) |
7L |
| X35/1 |
Left front door electrical connector |
38E |
| X35/1 |
Left front door electrical connector |
13E |
| X35/2 |
Right front door electrical connector |
40E |
| X35/2 |
Right front door electrical connector |
14E |
| X35/3 |
Left rear door electrical connector |
42E |
| X35/3 |
Left rear door electrical connector |
16E |
| X35/4 |
Right rear door electrical connector |
45E |
| X35/4 |
Right rear door electrical connector |
19E |
| X8/34 |
Left front KEYLESS GO door handle electrical connector |
38H |
| X8/34 |
Left front KEYLESS GO door handle electrical connector |
13H |
| X8/35 |
Right front KEYLESS GO door handle electrical connector |
40H |
| X8/35 |
Right front KEYLESS GO door handle electrical connector |
14H |
| X8/36 |
Left rear KEYLESS GO door handle electrical connector |
42H |
| X8/36 |
Left rear KEYLESS GO door handle electrical connector |
16H |
| X8/37 |
Right rear KEYLESS GO door handle electrical connector |
45H |
| X8/37 |
Right rear KEYLESS GO door handle electrical connector |
19H |
