| 1 |
Multifunction steering wheel button group, signal |
3F |
| 1 |
Multifunction steering wheel button group, signal |
3J |
| 1 |
Multifunction steering wheel button group, signal |
6J |
| 1 |
Multifunction steering wheel button group, signal |
9H |
| 2 |
Audio, signal |
6H |
| 2 |
Audio, signal |
8D |
| 2 |
Audio, signal |
9D |
| 2 |
Audio, signal |
26H |
| 2 |
Audio, signal |
22F |
| 2 |
Audio, signal |
22G |
| 3 |
Audio/COMAND controller, request |
11D |
| 4 |
Audio/COMAND display, message |
18C |
| 5 |
Switch-on request, signal |
14C |
| 6 |
AM/FM antenna, signal |
11H |
| 6 |
AM/FM antenna, signal |
20D |
| 7 |
FM antenna, signal |
12K |
| 7 |
FM antenna, signal |
12L |
| 7 |
FM antenna, signal |
10H |
| 8 |
Infrared, signal |
21E |

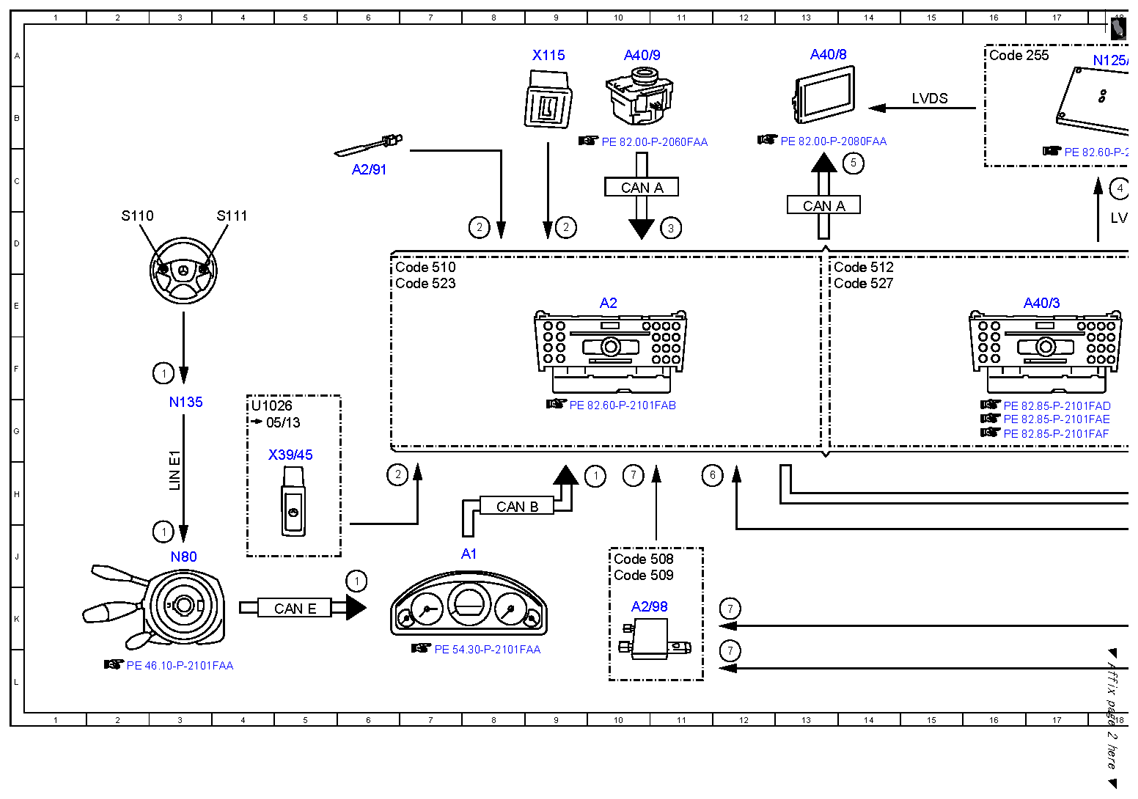

| A1 |
Instrument cluster |
7J |
| A2 |
Radio |
10E |
| A2/18 |
FM, AM and CL [ZV] antenna amplifier |
28F |
| A2/19 |
Rear window antenna FM antenna amplifier |
31F |

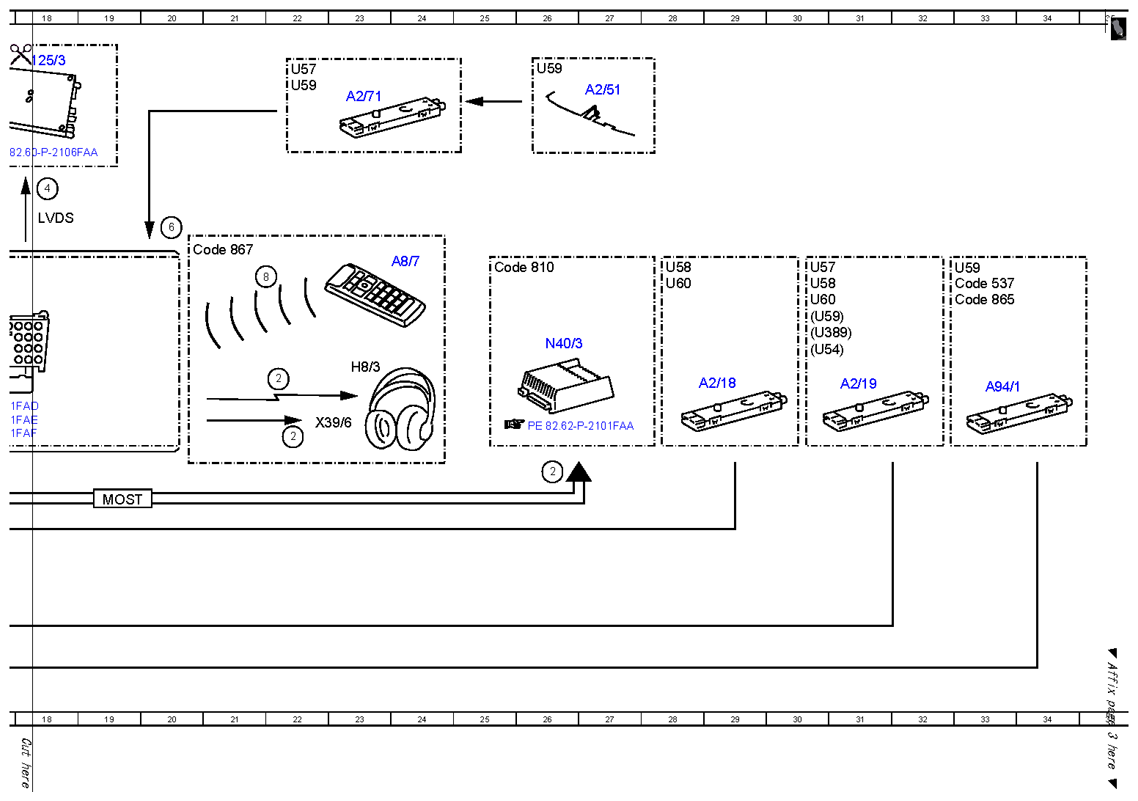

| A2/51 |
Rear spoiler antenna |
27B |
| A2/71 |
Rear window antenna amplifier 1 |
23B |
| A2/91 |
Bluetooth antenna |
6C |
| A2/98 |
FM/TMC antenna splitter |
10K |
| A40/3 |
COMAND control unit |
16E |
| A40/8 |
Audio/COMAND display |
13A |
| A40/9 |
Audio/COMAND control panel |
10A |
| A8/7 |
Remote control |
24D |
| A94/1 |
TV 1 antenna amplifier |
33F |
| CAN A |
Telematics CAN |
10C |
| CAN A |
Telematics CAN |
13C |
| CAN B |
Interior CAN |
8H |
| CAN E |
Chassis CAN |
5K |
| Code 255 |
AMG Performance Media |
16A |
| Code 508 |
Navigation module preinstallation |
10J |
| Code 509 |
Navigation module |
10J |
| Code 510 |
Audio 20 with CD changer |
6D |
| Code 512 |
COMAND APS with DVD changer |
13D |
| Code 523 |
Audio 20 radio |
6E |
| Code 527 |
COMAND APS |
13E |
| Code 537 |
Digital radio |
33E |
| Code 810 |
Sound system |
25D |
| Code 865 |
TV tuner (digital) |
33E |
| Code 867 |
SPLITVIEW |
20D |
| H8/3 |
Radio frequency headphones |
23F |
| LIN E1 |
Steering LIN |
3H |
| LVDS |
Low voltage differential signal |
18D |
| LVDS |
Low voltage differential signal |
15B |
| MOST |
Media Oriented System Transport |
19H |
| N125/3 |
AMG Performance Media control unit |
18A |
| N135 |
Steering wheel electronics |
3G |
| N40/3 |
Sound system amplifier control unit |
26F |
| N80 |
Steering column module control unit |
3J |
| S110 |
Left multifunction steering wheel button group |
2D |
| S111 |
Right multifunction steering wheel button group |
4D |
| U1026 |
Not valid for media interface |
4G |
| U389 |
Valid without digital radio |
30F |
| U54 |
Valid for all except Japan |
30F |
| U57 |
Valid for model 204.2 |
30D |
| U57 |
Valid for model 204.2 |
22A |
| U58 |
Valid for model 204.0 |
28D |
| U58 |
Valid for model 204.0 |
30E |
| U59 |
Valid for model 204.9 |
26A |
| U59 |
Valid for model 204.9 |
30E |
| U59 |
Valid for model 204.9 |
22B |
| U59 |
Valid for model 204.9 |
33D |
| U60 |
Valid for model 204.3 |
28E |
| U60 |
Valid for model 204.3 |
30E |
| X115 |
USB electrical connector |
9A |
| X39/45 |
AUX jack electrical connector |
4G |
| X39/6 |
Headphones electrical connector (cabled) |
22G |
