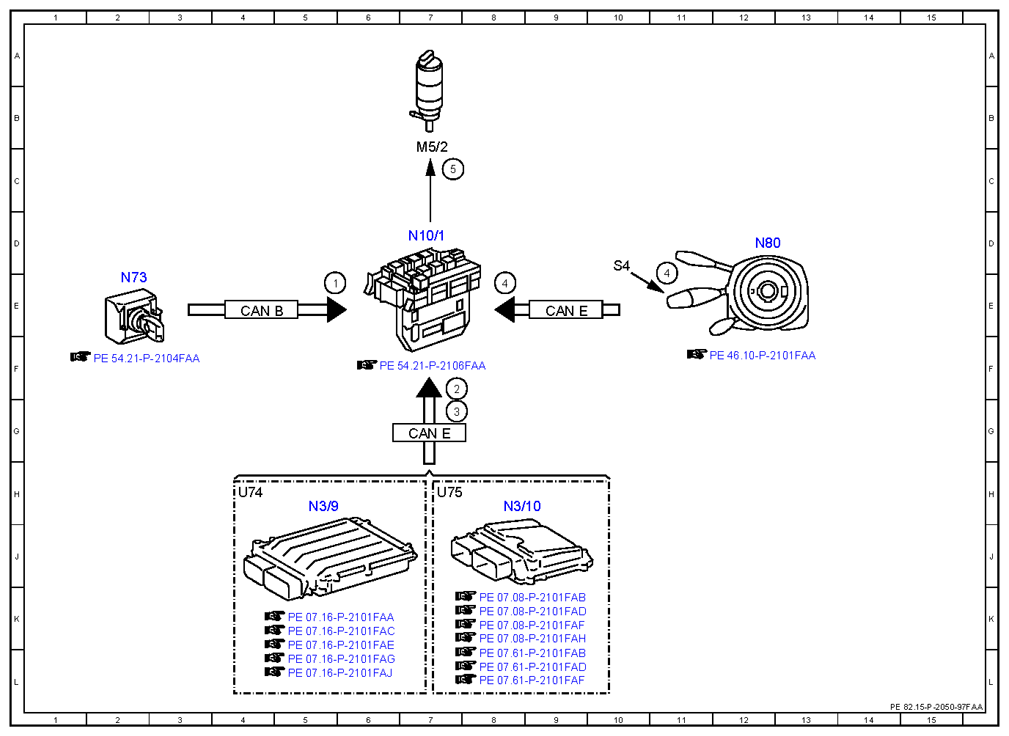

| 1 |
Circuit 15, status |
|
| 2 |
Engine running, signal |
|
| 3 |
Drivetrain operational, signal |
|
| 4 |
Combination switch, status |
|
| 4 |
Combination switch, status |
|
| 5 |
Headlamp cleaning system pump, actuation |
|
| CAN B |
Interior CAN |
4E |
| CAN E |
Chassis CAN |
9E |
| CAN E |
Chassis CAN |
7G |
| M5/2 |
Headlamp cleaning system pump |
7C |
| N10/1 |
Front SAM control unit with fuse and relay module |
7D |
| N3/10 |
ME-SFI [ME] control unit |
8H |
| N3/9 |
CDI control unit |
5H |
| N73 |
Electronic ignition switch control unit |
2E |
| N80 |
Steering column module control unit |
12D |
| S4 |
Combination switch |
10D |
| U74 |
Valid for diesel engines |
4H |
| U75 |
Valid for gasoline engines |
7H |
