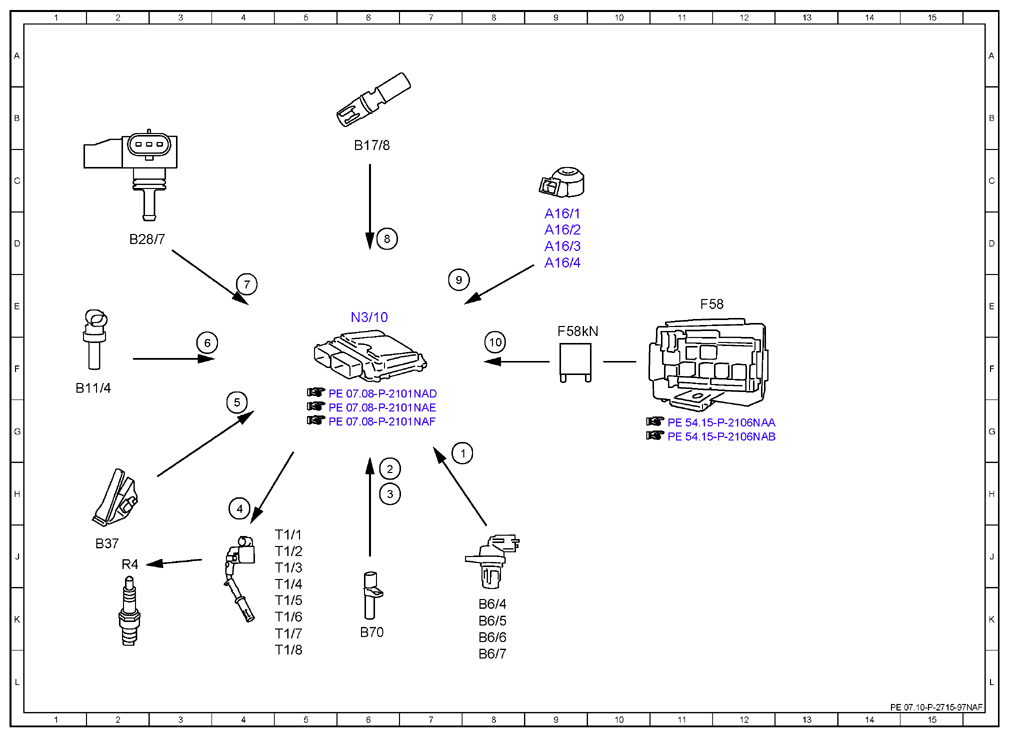

| 1 |
Camshaft Hall sensor, signal |
7G |
| 10 |
Circuit 87, status |
8F |
| 2 |
Engine speed, signal |
6H |
| 3 |
Crankshaft Hall sensor, signal |
6H |
| 4 |
Ignition coils, actuation |
4H |
| 5 |
Accelerator pedal sensor, signal |
4G |
| 6 |
Coolant temperature sensor, signal |
3F |
| 7 |
Engine load, signal |
4E |
| 8 |
Charge air temperature sensor, signal |
6D |
| 9 |
Knock sensor, signal |
7E |
| A16/1 |
Knock sensor 1 |
9D |
| A16/2 |
Knock sensor 2 |
9D |
| A16/3 |
Knock sensor 3 |
9D |
| A16/4 |
Knock sensor 4 |
9D |
| B11/4 |
Coolant temperature sensor |
1F |
| B17/8 |
Charge air temperature sensor |
6C |
| B28/7 |
Pressure sensor downstream of throttle valve |
2D |
| B37 |
Accelerator pedal sensor |
2J |
| B6/4 |
Left intake camshaft Hall sensor |
8K |
| B6/5 |
Right intake camshaft Hall sensor |
8K |
| B6/6 |
Left exhaust camshaft Hall sensor |
8K |
| B6/7 |
Right exhaust camshaft Hall sensor |
8L |
| B70 |
Crankshaft Hall sensor |
6K |
| F58 |
Engine compartment fuse and relay module |
11E |
| F58kN |
Circuit 87M relay |
9E |
| N3/10 |
ME-SFI [ME] control unit |
6E |
| R4 |
Spark plugs |
2J |
| T1/1 |
Cylinder 1 ignition coil |
5J |
| T1/2 |
Cylinder 2 ignition coil |
5J |
| T1/3 |
Cylinder 3 ignition coil |
5J |
| T1/4 |
Cylinder 4 ignition coil |
5K |
| T1/5 |
Cylinder 5 ignition coil |
5K |
| T1/6 |
Cylinder 6 ignition coil |
5K |
| T1/7 |
Cylinder 7 ignition coil |
5K |
| T1/8 |
Cylinder 8 ignition coil |
5L |
