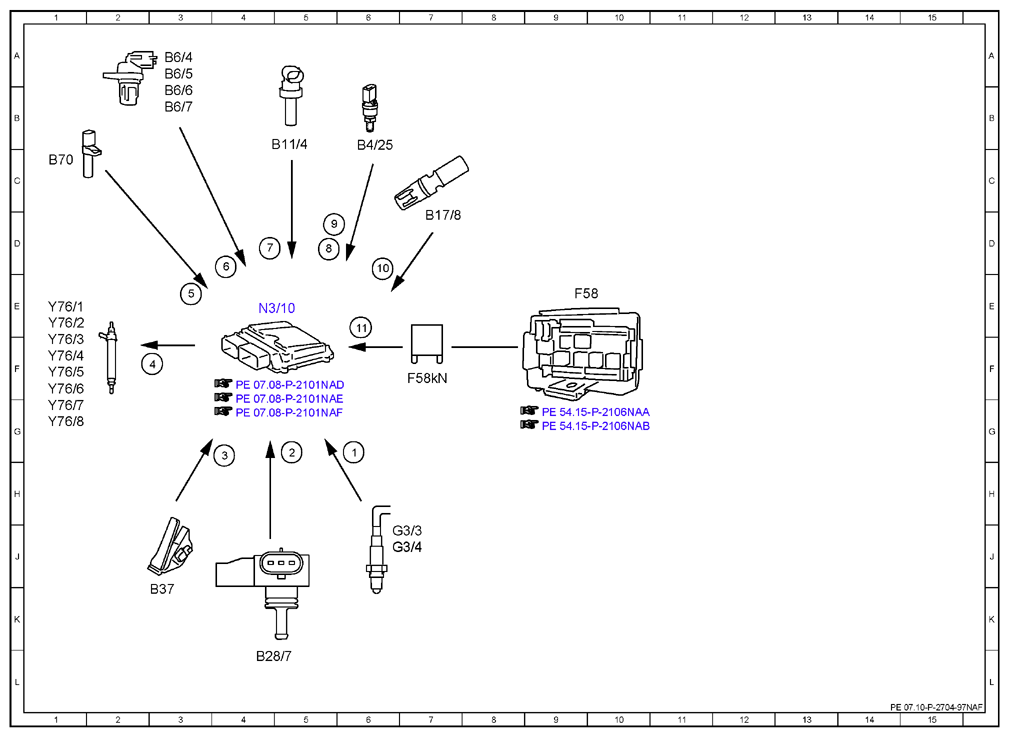

| 1 |
Oxygen sensor, signal |
6G |
| 10 |
Charge air temperature sensor, signal |
6D |
| 11 |
Circuit 87, status |
6E |
| 2 |
Engine load, signal |
5G |
| 3 |
Accelerator pedal sensor, signal |
4G |
| 4 |
Fuel injectors, actuation |
3F |
| 5 |
Engine speed, signal |
3E |
| 6 |
Camshaft Hall sensor, signal |
4D |
| 7 |
Coolant temperature sensor, signal |
4D |
| 8 |
Fuel pressure, signal |
5D |
| 9 |
Fuel temperature, signal |
5D |
| B11/4 |
Coolant temperature sensor |
5B |
| B17/8 |
Charge air temperature sensor |
7D |
| B28/7 |
Pressure sensor downstream of throttle valve |
4L |
| B37 |
Accelerator pedal sensor |
3K |
| B4/25 |
Fuel tank pressure and temperature sensor |
6C |
| B6/4 |
Left intake camshaft Hall sensor |
3A |
| B6/5 |
Right intake camshaft Hall sensor |
3A |
| B6/6 |
Left exhaust camshaft Hall sensor |
3B |
| B6/7 |
Right exhaust camshaft Hall sensor |
3B |
| B70 |
Crankshaft Hall sensor |
1C |
| F58 |
Engine compartment fuse and relay module |
9E |
| F58kN |
Circuit 87M relay |
7F |
| G3/3 |
Left oxygen sensor upstream of catalytic converter |
6J |
| G3/4 |
Right oxygen sensor upstream of catalytic converter |
6J |
| N3/10 |
ME-SFI [ME] control unit |
4E |
| Y76/1 |
Cylinder 1 fuel injector |
1E |
| Y76/2 |
Cylinder 2 fuel injector |
1E |
| Y76/3 |
Cylinder 3 fuel injector |
1F |
| Y76/4 |
Cylinder 4 fuel injector |
1F |
| Y76/5 |
Cylinder 5 fuel injector |
1F |
| Y76/6 |
Cylinder 6 fuel injector |
1F |
| Y76/7 |
Cylinder 7 fuel injector |
1G |
| Y76/8 |
Cylinder 8 fuel injector |
1G |
